진공 교정은 진공 게이지의 판독값을 알려진 고정밀 기준 표준과 비교하는 과정입니다. 이 절차는 게이지가 작동 범위 전체에서 압력을 올바르게 측정하고 있는지 확인하여 전체 진공 시스템의 정확성, 신뢰성 및 반복성을 보장합니다. 이는 특정 진공 수준을 달성하고 유지해야 하는 모든 공정에서 중요한 단계입니다.
진공 교정의 핵심 목적은 신뢰의 사슬을 구축하는 것입니다. 이는 화면에 표시되는 압력 판독값이 시스템 내의 물리적 상태에 대한 정확하고 입증 가능한 표현이며, 국가 또는 국제 표준까지 추적 가능하다는 것을 보장합니다.
진공 교정이 필수적인 이유
중요한 공정에서 교정되지 않은 게이지는 단순한 지시계일 뿐 측정 기기가 아닙니다. 이 게이지의 판독값은 신뢰할 수 없으며 제품 품질, 연구 결과 및 운영 안전에 상당한 위험을 초래합니다.
공정 무결성 보호
많은 첨단 산업 및 과학 공정은 압력에 매우 민감합니다. 반도체 제조, 제약 또는 항공우주 부품 테스트에서 잘못된 진공 수준은 비용이 많이 드는 배치 실패, 손상된 제품 품질 또는 오해의 소지가 있는 연구 데이터로 이어질 수 있습니다.
반복성 보장
교정은 10⁻⁶ Torr의 진공 수준이 오늘, 지난달, 그리고 내년에도 동일하도록 보장합니다. 이러한 일관성은 품질 관리의 기반이 되어 시간이 지남에 따라 여러 장비에서 동일한 결과를 얻을 수 있도록 합니다.
품질 및 규제 표준 충족
항공우주, 의료 기기 및 제약과 같은 산업은 엄격한 품질 시스템(예: ISO 9001) 및 규제 감독 하에 운영됩니다. 이러한 표준은 모든 중요 측정 장비에 대한 정기적이고 추적 가능한 교정을 의무화하며, 진공 게이지도 예외는 아닙니다.
교정의 핵심 원칙
진공 교정은 계측학(metrology) 과학에 뿌리를 둔 공식적이고 체계적인 과정입니다. 이는 단순한 빠른 확인이 아니라 알려진 벤치마크에 대한 엄격한 비교입니다.
추적 가능성의 개념
추적 가능성은 모든 신뢰할 수 있는 교정의 초석입니다. 이는 귀하의 게이지 정확도가 비교의 끊어지지 않는 사슬을 통해 주요 국가 표준(예: 미국 NIST에서 유지 관리하는 표준)으로 연결된다는 것을 의미합니다. 공인된 실험실은 자체 기준 표준을 훨씬 더 높은 정확도의 표준과 비교하여 교정하며, 이 표준은 다시 국가 표준과 교정됩니다. 이를 통해 문서화된 계층적 "교정 사슬"이 생성됩니다.
직접 비교 방법
가장 일반적인 방법은 테스트 중인 게이지(시험 대상 장치(UUT)라고 함)와 고정밀 전달 표준 게이지를 동일한 진공 챔버에 배치하는 것입니다. 챔버 내 압력은 UUT 범위 전체의 다양한 설정 지점으로 조정되며, 두 게이지의 판독값이 기록되고 비교됩니다.
교정 곡선 설정
교정은 단일 지점 확인인 경우가 거의 없습니다. 이 과정에는 게이지의 성능을 평가하기 위해 여러 압력 지점(예: 전체 범위의 10%, 50%, 90%)에서 측정을 수행하는 것이 포함됩니다. 결과는 각 지점에서 UUT의 오차를 보여주는 보고서를 생성하여 전체 작동 범위에 걸친 선형성과 정확성을 확인합니다.
함정과 미묘한 차이 이해하기
효과적인 교정을 위해서는 진공이 단일한 실체가 아니라는 점을 이해해야 합니다. 서로 다른 게이지는 다른 방식으로 작동하며, 환경 요인이 정확성을 저해할 수 있습니다.
가스 민감도 및 게이지 유형
서로 다른 진공 게이지는 서로 다른 물리적 원리를 사용하여 압력을 측정합니다. 열전도 게이지(피라니)는 측정되는 가스의 종류에 민감한데, 이는 판독값이 가스의 열전도 능력에 따라 달라지기 때문입니다. 이와 대조적으로 정전용량형 압력계는 다이어프램에 가해지는 직접적인 힘을 측정하며 가스 유형에 독립적입니다. 교정 시에는 공정에서 사용되는 가스(일반적으로 질소)에 대해 올바른 기준을 사용해야 합니다.
오염 및 게이지 드리프트
시간이 지남에 따라 진공 게이지는 오일 증기, 물 또는 기타 잔류물과 같은 공정 부산물로 오염될 수 있습니다. 이러한 오염은 게이지의 내부 메커니즘이나 센서 표면을 변경하여 판독값이 실제 값에서 벗어나게(drift) 만들 수 있습니다. 이러한 드리프트는 정기적인 재교정이 필수적인 주된 이유입니다.
사내 확인 대 공인 교정
주기적으로 지역 기준 표준과 비교하여 사내에서 확인하는 것은 공정 제어를 위한 좋은 관행입니다. 그러나 이는 ISO/IEC 17025 공인 실험실을 통한 공식 교체의 필요성을 대체하지는 못합니다. 공인된 실험실만이 규정 준수 및 측정에 대한 절대적인 신뢰를 위해 요구되는 완전히 문서화되고 끊어지지 않는 추적 가능성 문서를 제공할 수 있습니다.
목표에 맞는 올바른 선택하기
건전한 교정 전략을 구현하는 것은 특정 응용 분야와 오류 허용 범위에 따라 달라집니다.
- 제조 공정의 일관성이 주요 초점인 경우: 제조업체 권장 사항 및 공정 민감도에 따라 정기적인 교정 일정을 수립하고 품질 감사에 대비하여 상세한 기록을 유지하십시오.
- 고순도 연구 또는 R&D가 주요 초점인 경우: 공인 실험실에서 교정된 고정밀 전달 표준(정전용량형 압력계 등)을 사용하고 이를 사용하여 현장에서 공정 게이지를 주기적으로 확인하십시오.
- 엄격한 규정 준수가 주요 초점인 경우: 완전히 문서화되고 끊어지지 않는 추적 사슬을 보장하기 위해 ISO/IEC 17025 공인 교정 서비스를 사용해야 합니다.
궁극적으로, 진공 교정에 대한 규율 있는 접근 방식은 귀하의 게이지를 단순한 지시계에서 귀하의 작업 무결성을 보장하는 신뢰할 수 있는 기기로 변화시킵니다.
요약표:
| 목적 | 주요 이점 | 주요 고려 사항 |
|---|---|---|
| 공정 무결성 | 민감한 공정(예: 반도체, 제약)의 비용이 많이 드는 실패 방지. | 압력 수준은 정확하고 신뢰할 수 있어야 합니다. |
| 반복성 및 품질 | 시간이 지남에 따라 일관된 결과를 보장하여 품질 관리의 기반을 형성합니다. | 게이지 범위 전체의 여러 지점에서 교정이 필요합니다. |
| 규제 준수 | 규제 산업에서 ISO 9001과 같은 표준을 충족하는 데 필수적입니다. | 공인 실험실의 추적 가능한 교정이 필요합니다(예: ISO/IEC 17025). |
교정되지 않은 진공 게이지가 결과에 영향을 미치도록 두지 마십시오. 정확한 압력 측정은 실험실 또는 제조 공정 성공의 기반입니다. KINTEK은 시스템 무결성을 유지하는 데 필요한 정밀한 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 당사의 전문 지식은 귀하의 진공 시스템이 안정적으로 작동하도록 보장하여 품질 관리 및 규정 준수를 지원합니다.
귀하의 진공 교정 요구 사항에 대해 논의하고 측정값이 항상 입증 가능하도록 보장하려면 지금 전문가에게 문의하십시오.

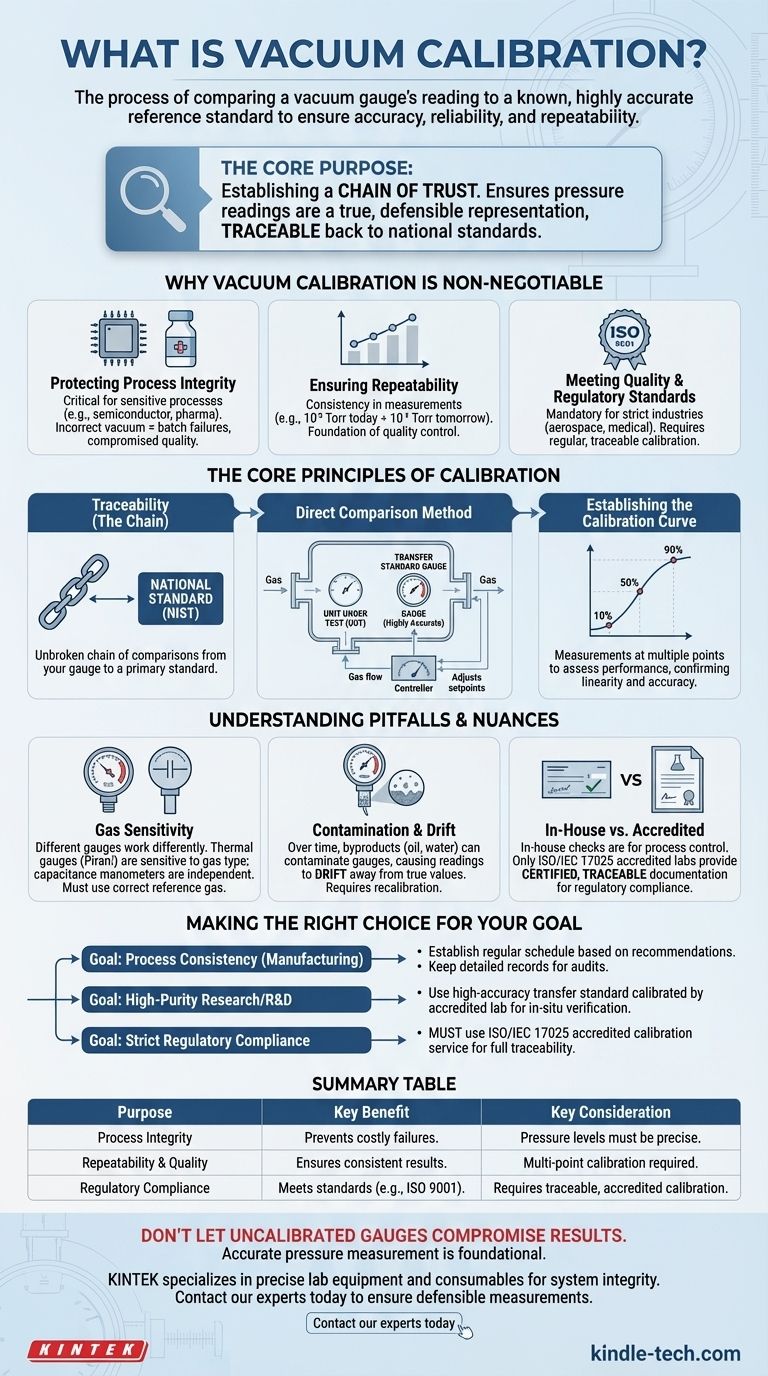

시각적 가이드
