이 특정 석영관의 경우, 외경(OD)은 Ø100mm이고 내경(ID)은 Ø92mm입니다. 이 두 가지 측정값은 튜브가 장비에 어떻게 장착되는지, 그리고 공정에 사용할 수 있는 공간이 얼마나 되는지를 이해하는 데 필수적입니다.
석영관을 이해하려면 단일 직경을 넘어선 것을 봐야 합니다. 외경, 내경 및 전체 길이 간의 관계는 장비와의 호환성 및 응용 분야에 대한 용량을 정의합니다.
튜브의 핵심 치수 분석
석영관은 단순한 원통이 아니라 정밀 부품입니다. 각 치수는 독특하고 중요한 목적을 가지고 있습니다.
외경(OD): 장비와의 인터페이스
Ø100mm의 외경은 기계적 호환성을 위한 주요 치수입니다. 이는 튜브가 용광로의 구멍, 지지 칼라 또는 장착 어셈블리에 맞는지 여부를 결정합니다.
균일한 가열과 작동 안전을 위해 꼭 맞는 안정적인 장착을 보장하려면 이 측정값이 정확해야 합니다.
내경(ID): 유효 작업 영역
Ø92mm의 내경은 "작업 영역"을 정의합니다. 이는 샘플, 도가니 또는 기판을 담을 수 있는 사용 가능한 공간입니다.
또한 화학 기상 증착(CVD) 또는 제어된 분위기에서의 어닐링과 같은 공정에서 가스 흐름의 부피를 결정합니다.
벽 두께: 성능을 위한 장벽
외경과 내경의 차이는 벽 두께를 나타냅니다. 이 경우 벽은 4mm 두께입니다((100mm - 92mm) / 2).
이 두께는 중요한 설계 매개변수입니다. 이는 열 응력을 견디고 균열 없이 진공 무결성을 유지하는 기계적 강도를 제공합니다. 벽이 두꺼울수록 내구성과 단열성이 향상됩니다.
완전한 어셈블리 이해
참고 자료는 튜브 그 이상을 설명합니다. 완전한 공정 챔버를 상세히 설명합니다. 플랜지와 포트는 기능에 필수적입니다.
플랜지 및 밀봉의 역할
상단과 하단의 스테인리스 스틸 플랜지는 기밀 밀봉을 생성하도록 설계되었습니다. 이는 진공 또는 특정 제어된 가스 분위기가 필요한 실험에 필수적입니다.
이러한 플랜지가 없으면 튜브는 단순히 개방형 원통이 되어 대부분의 고급 재료 가공 응용 분야에 부적합합니다.
공정 제어를 위한 통합 포트
어셈블리에는 니들 밸브와 열전대용 포트가 포함되어 있습니다. 밸브는 가스를 정밀하게 주입하고 제거할 수 있게 하며, 열전대 포트는 튜브 내부의 온도를 직접적이고 정확하게 측정할 수 있게 합니다.
이러한 기능은 튜브를 수동적인 용기에서 능동적이고 제어 가능한 공정 환경으로 변화시킵니다.
진공 연결 (KF25 인터페이스)
하단 플랜지의 KF25 인터페이스는 표준화된 진공 피팅입니다. 이는 이 튜브 어셈블리가 고진공 응용 분야를 위한 진공 펌프 시스템에 연결되도록 설계되었음을 명시적으로 확인합니다.
튜브 선택의 주요 절충점
석영관을 선택하는 것은 항상 상충되는 요인들의 균형을 맞추는 것을 포함합니다. 이러한 절충점을 이해하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.
벽 두께 대 열 반응
이 튜브의 4mm 벽과 같이 두꺼운 벽은 뛰어난 내구성을 제공하며 열 충격에 더 강합니다. 그러나 열 질량이 더 높기 때문에 벽이 얇은 튜브보다 더 느리게 가열되고 냉각됩니다.
직경 대 온도 균일성
더 큰 내경은 샘플을 위한 더 많은 공간을 제공합니다. 그러나 더 넓은 직경에 걸쳐 완벽하게 균일한 온도 영역을 달성하는 것은 일부 용광로 시스템의 경우 더 어려울 수 있습니다.
재료 순도 대 응용 분야 요구 사항
석영은 높은 순도와 고온(일반적으로 ~1200°C까지)에서의 우수한 성능으로 선택됩니다. 이는 튜브 자체가 공정을 오염시키지 않도록 보장합니다. 훨씬 더 높은 온도 또는 특정 화학 환경의 경우 알루미나와 같은 다른 세라믹을 고려해야 할 수도 있습니다.
응용 분야에 적합한 선택
이 지침을 사용하여 이 튜브의 사양이 목표와 일치하는지 확인하십시오.
- 주요 초점이 샘플 용량인 경우: Ø92mm 내경은 작업량의 최대 크기를 정의하는 중요한 치수입니다.
- 주요 초점이 기존 장비에 맞는 경우: Ø100mm 외경은 협상 불가능하며 용광로의 구멍 크기와 일치해야 합니다.
- 주요 초점이 제어된 분위기 또는 진공인 경우: 강철 플랜지, 밀봉 및 KF25 진공 포트를 포함한 전체 어셈블리는 튜브 직경 자체만큼 중요합니다.
궁극적으로 이러한 상호 연결된 사양을 이해하면 단순히 맞는 것이 아니라 기술적 목표를 위한 솔루션인 구성 요소를 선택할 수 있습니다.
요약표:
| 치수 | 사양 | 주요 기능 |
|---|---|---|
| 외경(OD) | Ø100mm | 장비 장착 및 안정성 결정 |
| 내경(ID) | Ø92mm | 샘플을 위한 작업 영역 정의 |
| 벽 두께 | 4mm | 기계적 강도 및 단열 제공 |
특정 응용 분야에 정밀 석영관이 필요하십니까?
KINTEK은 신뢰할 수 있는 고성능 솔루션으로 실험실 요구 사항을 충족하는 고순도 실험실 장비 및 소모품을 전문으로 합니다. 당사의 석영관은 정밀한 장착, 우수한 열 특성 및 공정 무결성을 위해 설계되어 실험이 원활하고 안전하게 진행되도록 보장합니다.
당사의 전문가가 귀하의 용광로 시스템 및 공정 요구 사항에 완벽하게 맞는 구성 요소를 선택하는 데 도움을 드릴 것입니다. 지금 KINTEK에 문의하십시오 상담을 통해 귀하의 실험실 요구에 맞는 맞춤형 솔루션을 얻으십시오!

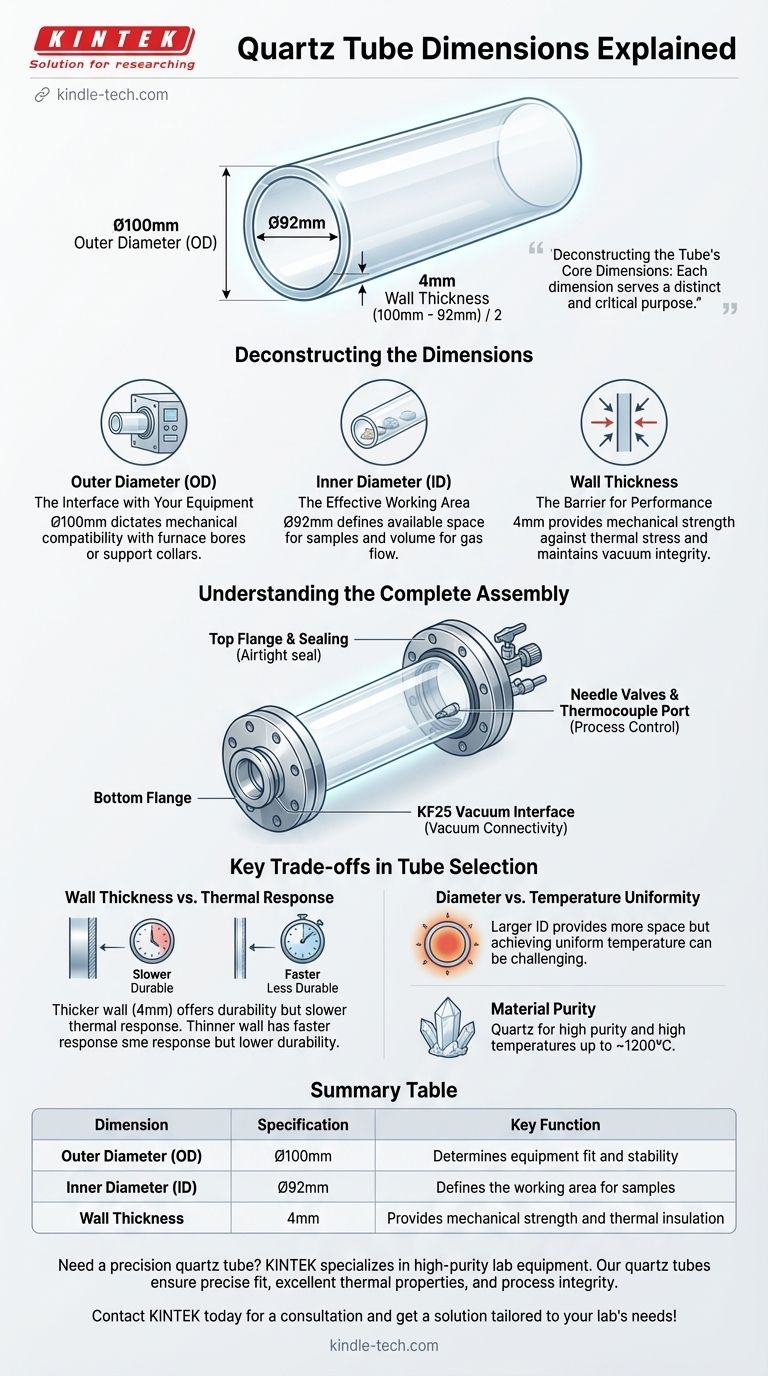

시각적 가이드
