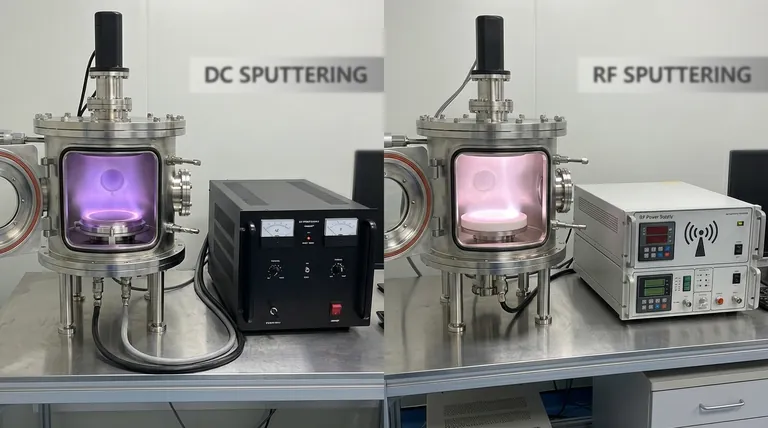

RF 및 DC 스퍼터링은 널리 사용되는 두 가지 물리 기상 증착(PVD) 기술로, 주로 전원과 응용 분야가 다릅니다. RF 스퍼터링은 일반적으로 13.56MHz의 교류(AC) 전원을 사용하여 절연 타겟에 전하 축적을 방지하므로 전도성 및 비전도성 재료 모두에 적합합니다. 이에 비해 DC 스퍼터링은 직류(DC) 전원을 사용하므로 증착 속도가 빠르고 비용 효율성이 높아 순수 금속과 같은 전도성 재료에 이상적입니다. DC 스퍼터링은 유전체 재료와 함께 사용할 때 전하 축적 및 아크로 인해 제한되는 반면, RF 스퍼터링은 더 높은 비용과 더 낮은 증착 속도에도 불구하고 이러한 제한을 극복합니다. 두 가지 방법 모두 기판에 비활성 가스 플라즈마를 분사하여 박막을 증착하는 방식이지만 RF 스퍼터링의 교류 전압을 사용하면 보다 다양한 재료 호환성이 가능합니다.
설명된 핵심 사항:
-
전원 차이:
- DC 스퍼터링: 양전하를 띤 가스 이온을 표적 물질을 향해 가속시키는 직류(DC) 전원을 사용합니다. 이 방법은 금속(예: 철, 구리, 니켈)과 같은 전도성 물질에는 효율적이지만 전하 축적 및 아크로 인해 절연 물질에는 어려움을 겪습니다.
- RF 스퍼터링: 일반적으로 13.56MHz의 교류(AC) 전원을 사용합니다. 교류 전압은 대상 표면의 전하 축적을 방지하여 전도성 및 비전도성(유전체) 재료 모두에 적합합니다.
-
재료 호환성:
- DC 스퍼터링: 전도성 소재에 가장 적합합니다. 전하 축적으로 인해 절연 재료를 효과적으로 스퍼터링할 수 없으며, 이로 인해 전원 공급 장치가 손상되고 아크가 발생할 수 있습니다.
- RF 스퍼터링: 전도성 물질과 비전도성 물질 모두 스퍼터링이 가능합니다. 교대 극성은 대상 표면의 양이온을 중화시켜 표면 대전을 방지하고 유전체 재료의 증착을 가능하게 합니다.
-
예치율 및 비용:
- DC 스퍼터링: 높은 증착률을 제공하므로 대형 기판 및 산업용 애플리케이션에 비용 효율적입니다. 일반적으로 RF 스퍼터링에 비해 작동 비용이 저렴합니다.
- RF 스퍼터링: AC 전원의 복잡성과 전문 장비의 필요성으로 인해 증착 속도가 낮고 운영 비용이 높습니다. 일반적으로 유전체 재료가 필요한 소형 기판이나 응용 분야에 사용됩니다.
-
프로세스 메커니즘:
- DC 스퍼터링: 양전하를 띤 가스 이온이 대상 물질을 향해 가속되어 물리적으로 원자(adatom)를 녹아웃시킨 다음 기판에 증착하는 간단한 프로세스가 포함됩니다.
- RF 스퍼터링: 2사이클 프로세스로 작동합니다. 첫 번째 반주기에서는 전자가 대상 표면의 양이온을 중화하여 전하 축적을 방지합니다. 두 번째 반주기에서는 타겟 원자가 스퍼터링되어 기판에 증착됩니다.
-
응용:
- DC 스퍼터링: 큰 금속 표면을 코팅하거나 전도성 박막을 생산하는 등 높은 증착 속도와 비용 효율성이 요구되는 응용 분야에 일반적으로 사용됩니다.
- RF 스퍼터링: 절연 코팅, 광학 필름, 반도체 장치 등 유전체 재료와 관련된 응용 분야에 선호됩니다. 또한 필름 특성에 대한 정밀한 제어가 필요한 경우에도 사용됩니다.
-
운영상의 과제:
- DC 스퍼터링: 전하 축적으로 인한 절연 재료 문제에 직면해 있으며, 이로 인해 아크가 발생하고 전원 공급 장치가 손상될 수 있습니다. 펄스 DC 스퍼터링은 때때로 이러한 문제를 완화하는 데 사용됩니다.
- RF 스퍼터링: 절연 재료를 사용하여 DC 스퍼터링의 한계를 극복한 반면, 작동이 더 복잡하고 비용이 많이 들기 때문에 처리량이 많은 산업 응용 분야에는 적합하지 않습니다.
요약하면, RF 스퍼터링과 DC 스퍼터링 사이의 선택은 증착할 재료 유형, 원하는 증착 속도 및 예산 제약을 포함하여 응용 분야의 특정 요구 사항에 따라 달라집니다. DC 스퍼터링은 전도성 재료 및 처리량이 많은 응용 분야에 이상적인 반면, RF 스퍼터링은 정밀한 필름 특성이 필요한 유전체 재료 및 응용 분야에 더 적합합니다.
요약표:
| 측면 | DC 스퍼터링 | RF 스퍼터링 |
|---|---|---|
| 전원 | 직류(DC) | 13.56MHz에서 교류(AC) |
| 재료 호환성 | 전도성 물질(예: 금속)에 가장 적합 | 전도성 및 비전도성(유전체) 재료 모두에 적합 |
| 증착률 | 높은 증착 속도, 대형 기판에 비용 효율적 | 낮은 증착 속도, 높은 비용 |
| 응용 | 전도성 박막 및 처리량이 많은 산업 응용 분야에 이상적입니다. | 유전재료, 광학필름, 반도체소자에 선호 |
| 운영상의 과제 | 절연 재료를 사용한 전하 축적 및 아크 발생 | 복잡성과 비용이 높으며 처리량이 많은 애플리케이션에는 적합하지 않습니다. |
