재료 과학의 맥락에서, 증발 메커니즘은 열 에너지를 사용하여 고체 또는 액체 공급 재료를 기체로 변환한 다음, 이 기체가 표면에 응축되어 박막을 형성하는 공정입니다. 가장 정밀하고 널리 사용되는 산업적 방법은 전자빔(e-beam) 증발입니다. 이 기술은 진공 상태에서 고에너지 전자의 집중된 빔을 사용하여 공급 재료를 가열하여 증발시키고, 이를 통해 기판 위에 매우 순수한 코팅을 증착시킵니다.
기본적인 메커니즘은 직접적인 에너지 변환입니다. 전자빔 증발은 전자의 높은 운동 에너지를 강렬하고 국소적인 열로 변환합니다. 이 열은 공급 재료를 진공 상태에서 증발하도록 강제하며, 결과 기체가 이동하여 더 차가운 표면에 고체 초고순도 박막으로 응축되도록 합니다.

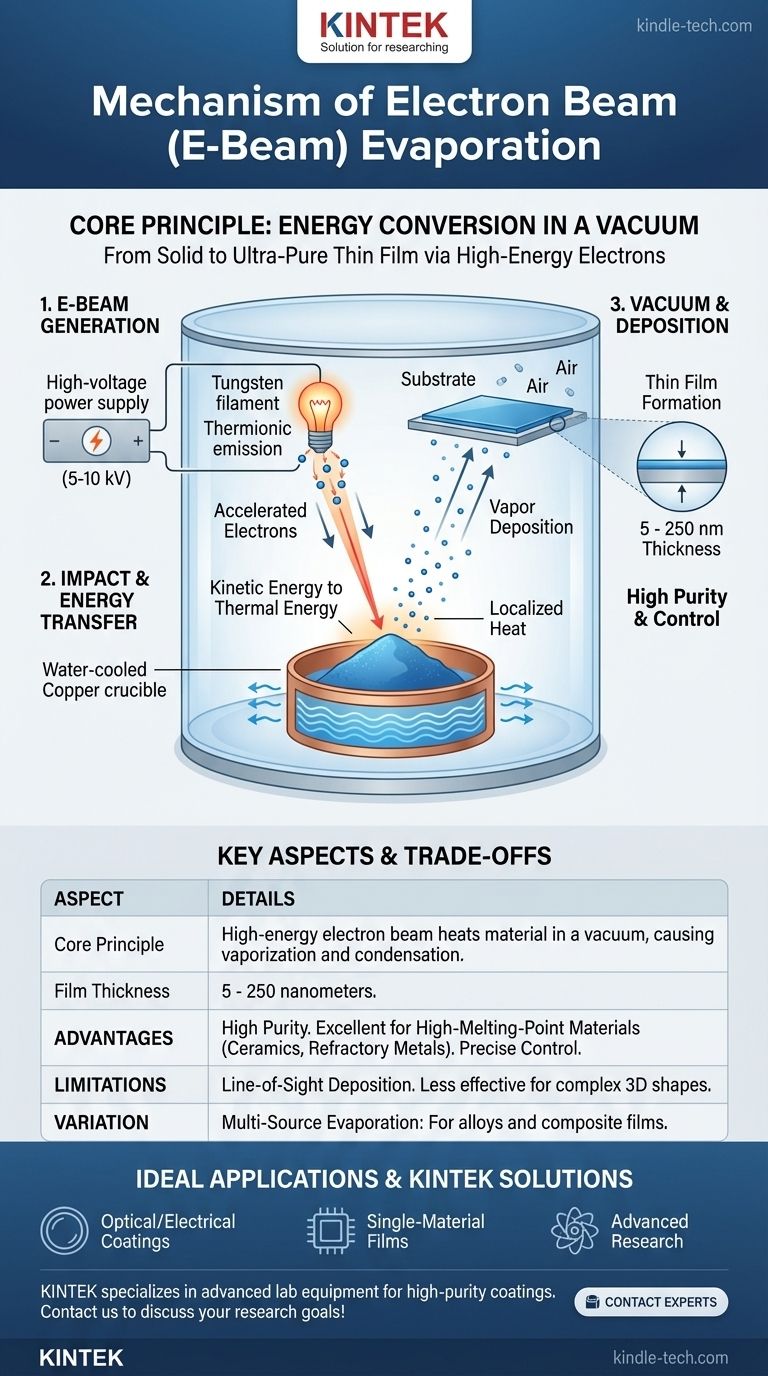

핵심 원리: 진공 상태에서의 에너지
전체 공정은 고도로 제어되는 환경 내에서 에너지 전달을 정밀하게 제어하는 데 달려 있습니다. 원하는 결과를 얻기 위해 각 단계가 중요합니다.
1단계: 전자 빔 생성
일반적으로 5~10킬로볼트(kV) 사이의 전류가 텅스텐 필라멘트를 통과합니다. 이로 인해 필라멘트가 극도로 뜨거워져 열전자 방출(thermionic emission)이라는 과정을 통해 전자가 방출됩니다.
이 전자들은 가속되어 좁고 고에너지의 빔으로 집중됩니다.
2단계: 충돌 및 에너지 전달
고에너지 전자 빔은 수냉식 구리 도가니(water-cooled copper crucible)에 고정된 공급 재료에 조사됩니다. 이 냉각은 표적 재료만 가열되도록 보장하여 용기가 녹거나 공정이 오염되는 것을 방지하기 때문에 매우 중요합니다.
충돌 시, 전자의 운동 에너지는 즉시 열 에너지로 변환되어 강렬하고 국소적인 열을 발생시키고, 이는 공급 재료를 녹인 다음 증기상으로 증발시킵니다.
3단계: 진공의 중요성
이 전체 공정은 고진공 챔버(high-vacuum chamber) 내부에서 일어납니다. 진공은 두 가지 이유로 필수적입니다. 뜨거운 텅스텐 필라멘트가 산화되는 것을 방지하고, 증발된 재료와 반응할 수 있는 다른 기체 분자를 제거합니다.
이를 통해 증기가 기판으로 방해 없이 이동하여 매우 높은 순도의 박막이 생성됩니다.
증기에서 고체 박막으로: 증착 공정
재료가 기체로 변환되면, 마지막 단계는 이를 정밀하게 제어하여 고체 박막으로 응축시키는 것입니다.
박막 형성 방법
증발된 입자들은 도가니 위쪽에 전략적으로 배치된 기판(substrate)을 향해 직선으로 이동합니다.
기판이 증기보다 훨씬 차갑기 때문에, 입자들은 접촉 시 응축(condense)되어 다시 고체 상태로 변환되면서 얇고 균일한 박막을 형성합니다.
정밀한 두께 및 순도 달성
결과 박막의 두께는 일반적으로 5~250나노미터(nanometers) 사이이며, 전자 빔의 전력과 증착 시간을 관리하여 제어됩니다.
이 공정은 기판의 치수 정확도에는 영향을 미치지 않으면서 기판의 광학적 또는 전기적 특성과 같은 표면 특성을 변화시킵니다.
장단점 이해하기
전자빔 증발은 강력하지만 보편적인 해결책은 아닙니다. 그 장점과 한계를 이해하는 것이 효과적으로 사용하는 열쇠입니다.
장점: 높은 순도 및 제어
고진공과 국소적 가열의 조합으로 이 방법은 오염을 최소화한 박막을 생산하는 데 이상적입니다. 증착 속도와 박막 두께에 대한 탁월한 제어를 제공합니다.
장점: 고융점 재료
전자 빔으로 생성되는 강렬한 열은 세라믹 및 내화 금속과 같이 융점이 매우 높은 재료를 증발시킬 수 있는 몇 안 되는 방법 중 하나입니다.
한계: 시선 증착(Line-of-Sight Deposition)
증기가 직선으로 이동하기 때문에 복잡한 3차원 모양을 균일하게 코팅하기 어려울 수 있습니다. 공급원의 직접적인 "시선"에 있지 않은 영역은 코팅을 거의 받지 못하거나 전혀 받지 못합니다.
변형: 다중 소스 증발
합금 또는 복합 박막을 생성하기 위해 시스템에 다중 전자 빔 소스(multiple electron beam sources)를 장착할 수 있습니다. 각 소스의 증발 속도를 독립적으로 제어함으로써 엔지니어들은 매우 맞춤화된 조성을 가진 박막을 증착할 수 있습니다.
목표에 맞는 올바른 선택
올바른 증착 방법을 선택하는 것은 최종 제품의 원하는 특성에 전적으로 달려 있습니다.
- 매우 순수한 단일 재료 광학 또는 전기 코팅을 만드는 데 중점을 둔 경우: 전자빔 증발은 정밀한 제어와 최소한의 오염으로 인해 이상적인 선택입니다.
- 복잡한 3D 모양 또는 깊은 트렌치를 균일하게 코팅하는 데 중점을 둔 경우: 평탄하지 않은 표면에 더 나은 커버리지를 제공하는 스퍼터링(sputtering) 또는 원자층 증착(atomic layer deposition)과 같은 대체 방법을 고려해야 합니다.
- 새로운 합금 또는 복합 박막 개발에 중점을 둔 경우: 다중 소스 전자빔 증발 시스템은 여러 재료를 동시에 공동 증착할 수 있는 필요한 유연성을 제공합니다.
궁극적으로 이 메커니즘을 이해하면 특정 재료 및 응용 목표를 달성하기 위해 가장 효과적인 증착 기술을 선택할 수 있는 힘을 얻게 됩니다.
요약표:
| 핵심 측면 | 세부 사항 |
|---|---|
| 핵심 원리 | 고에너지 전자 빔이 진공 상태에서 재료를 가열하여 증발시키고 기판에 응축시킵니다. |
| 일반적인 박막 두께 | 5 - 250 나노미터 |
| 주요 장점 | 높은 순도, 세라믹 및 내화 금속과 같은 고융점 재료에 탁월합니다. |
| 주요 한계 | 시선 증착; 복잡한 3D 모양에는 덜 효과적입니다. |
| 이상적인 용도 | 매우 순수한 광학/전기 코팅, 단일 재료 박막. |
