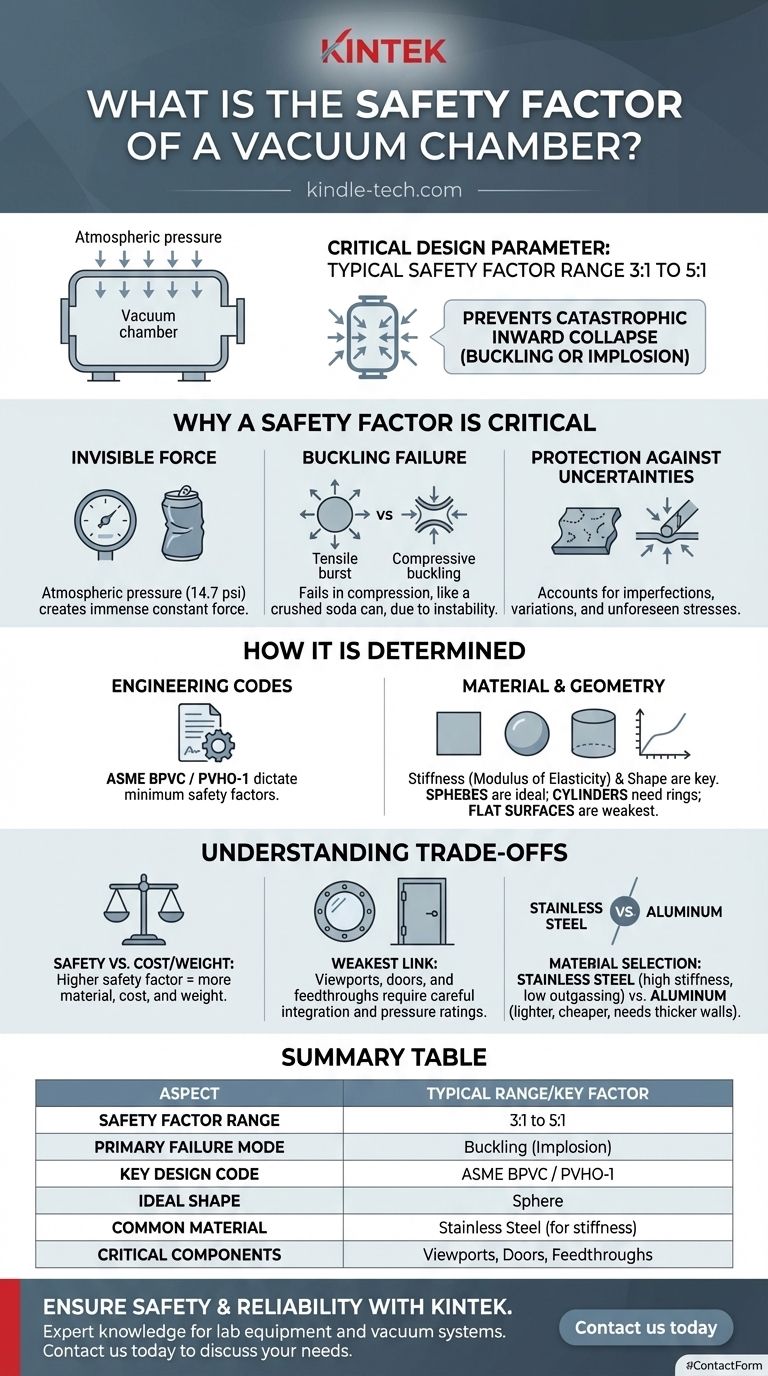

공학적 관점에서, 진공 챔버는 단일하고 보편적으로 의무화된 안전 계수를 가지고 있지 않습니다. 대신, 안전 계수는 공학 코드, 사용된 재료, 그리고 챔버의 기하학적 구조에 의해 결정되는 중요한 설계 매개변수이며, 일반적으로 외부 대기압 하에서 재료의 항복 또는 좌굴 파괴에 대해 3:1에서 5:1 사이의 안전 계수를 가집니다. 이는 용기가 작동 중 경험하게 될 힘보다 훨씬 큰 힘을 견딜 수 있도록 보장합니다.
진공 챔버 안전 계수의 핵심 목적은 파열을 방지하는 것이 아니라, 좌굴(buckling) 또는 내파(implosion)라고 알려진 치명적인 내부 붕괴를 방지하는 것입니다. 이는 엄청난, 일정한 외부 대기압의 힘에 의해 발생하는 근본적으로 다른 파괴 모드입니다.
안전 계수가 진공 챔버에 중요한 이유
대기의 보이지 않는 힘
해수면에서 대기는 표면마다 약 14.7 psi(제곱인치당 파운드) 또는 1 bar의 압력을 가합니다. 이는 작아 보이지만, 진공 챔버의 넓은 표면에 엄청난 총력을 생성합니다.
예를 들어, 챔버 벽의 평평한 12x12인치 부분은 2,100파운드 이상의 일정한 내부 힘을 받습니다. 안전 계수는 챔버가 이 압축력을 변형 없이 견딜 수 있도록 보장합니다.
주요 파괴 모드: 좌굴
인장으로 파괴되는(외부로 터지는) 가압 탱크와 달리, 진공 용기는 압축으로 파괴됩니다. 외부 압력으로 인한 압축 응력이 챔버의 구조적 안정성을 초과하면, 챔버는 갑자기 그리고 치명적으로 내부로 붕괴됩니다.
좌굴이라고 알려진 이 파괴는 불안정성 문제입니다. 빈 탄산음료 캔을 찌그러뜨리는 것을 생각해 보세요. 임계점까지는 모양을 유지하다가 즉시 붕괴됩니다. 안전 계수는 이 임계 좌굴점에 도달하는 것을 방지하는 완충 역할을 합니다.
안전 계수가 보호하는 것
설계된 안전 계수는 챔버의 무결성을 손상시킬 수 있는 실제 불확실성에 대비한 안전 여유입니다.
여기에는 재료의 사소한 결함, 제조 과정에서 벽 두께의 변화, 취급 또는 작동 중 예상치 못한 응력이 포함됩니다.
안전 계수가 결정되는 방법
공학 코드의 역할
고위험 또는 사람이 거주하는 애플리케이션의 경우, 진공 챔버 설계는 엄격한 코드에 의해 규제됩니다. 가장 대표적인 것은 ASME(미국 기계 기술자 협회) 보일러 및 압력 용기 코드(BPVC)입니다.
특히, ASME PVHO-1(사람이 거주하는 압력 용기)은 사람이 사용하지 않더라도 고성능 과학 챔버에 자주 채택되는 엄격한 표준을 제공합니다. 이러한 코드는 필요한 최소 안전 계수를 규정합니다.
재료 특성 및 기하학적 구조
좌굴 저항 계산은 재료의 강성(탄성 계수)과 챔버의 모양에 크게 의존하여 복잡합니다.
좌굴 방지에는 순수한 강도보다 강성이 더 중요한 경우가 많습니다. 이것이 기하학적 구조가 가장 중요한 이유입니다.
- 구체는 외부 압력에 저항하는 데 이상적인 모양입니다.
- 실린더는 매우 일반적이지만 붕괴를 방지하기 위해 충분한 벽 두께 또는 외부 보강 링이 필요합니다.
- 문이나 뷰포트와 같은 평평한 표면은 가장 약한 지점이며, 내부로 밀려 들어가는 것을 방지하기 위해 상당한 보강 또는 두께가 필요합니다.
절충점 이해하기
안전 대 비용 및 무게
더 높은 안전 계수는 더 두꺼운 벽 또는 더 많은 보강을 요구합니다. 이는 필요한 재료의 양을 직접적으로 증가시키고, 결과적으로 챔버의 비용, 무게 및 제조 복잡성을 높입니다.
고정식 실험실 시스템을 설계하는 것은 우주 애플리케이션을 위한 경량 챔버를 설계하는 것과는 다른 일련의 절충점을 포함합니다.
가장 약한 연결 고리: 뷰포트 및 피드스루
진공 챔버는 가장 약한 구성 요소만큼만 강합니다. 전체 시스템의 안전 계수는 문, 씰 및 포트와 같은 기능을 고려해야 합니다.
유리 또는 아크릴 뷰포트, 전기 피드스루 및 접근 도어는 모두 잠재적인 파괴 지점입니다. 이러한 구성 요소는 자체 압력 등급을 가지며 전체 용기의 안전을 유지하기 위해 신중하게 선택하고 통합해야 합니다.
재료 선택
스테인리스 스틸은 높은 강성, 강도 및 우수한 진공 특성(낮은 가스 방출)으로 인해 일반적인 선택입니다. 그러나 알루미늄은 무게 또는 비용을 줄이기 위해 사용될 수 있습니다.
알루미늄은 강철보다 강성이 낮기 때문에, 알루미늄 챔버는 강철 챔버와 동일한 좌굴에 대한 안전 계수를 달성하기 위해 훨씬 더 두꺼운 벽 또는 더 많은 구조적 보강이 필요합니다.
귀하의 애플리케이션에 적합한 선택하기
진공 챔버를 선택하거나 설계하는 것은 안전과 작동 요구 사항의 균형을 맞추는 것을 필요로 합니다. 귀하의 주요 목표가 무엇인지에 따라 초점이 결정될 것입니다.
- 주요 초점이 기초 연구인 경우: ASME와 같은 확립된 코드에 따라 제작된 챔버를 우선시하십시오. 작동 신뢰성과 인력 및 장비의 안전이 가장 중요하기 때문입니다.
- 주요 초점이 산업 생산인 경우: 내구성과 문 및 씰과 같은 고사용 지점에서의 스트레스를 최소화하는 설계를 강조하여 긴 서비스 수명과 반복 가능한 성능을 보장하십시오.
- 맞춤형 챔버를 설계하는 경우: 항상 자격을 갖춘 기계 엔지니어에게 구조 분석(예: 유한 요소 분석(FEA))을 수행하도록 하여 제작 전에 좌굴 파괴에 대한 설계를 확실히 검증하십시오.
궁극적으로, 진공 챔버의 안전 계수는 엄청난, 보이지 않는 대기압의 힘에 대한 공학적인 보증입니다.
요약 표:
| 측면 | 일반적인 범위 / 주요 요소 |
|---|---|
| 안전 계수 범위 | 3:1 ~ 5:1 (항복/좌굴에 대비) |
| 주요 파괴 모드 | 좌굴 (내파) |
| 주요 설계 코드 | ASME BPVC / PVHO-1 |
| 이상적인 모양 | 구체 |
| 일반적인 재료 | 스테인리스 스틸 (강성용) |
| 주요 구성 요소 | 뷰포트, 도어, 피드스루 |
