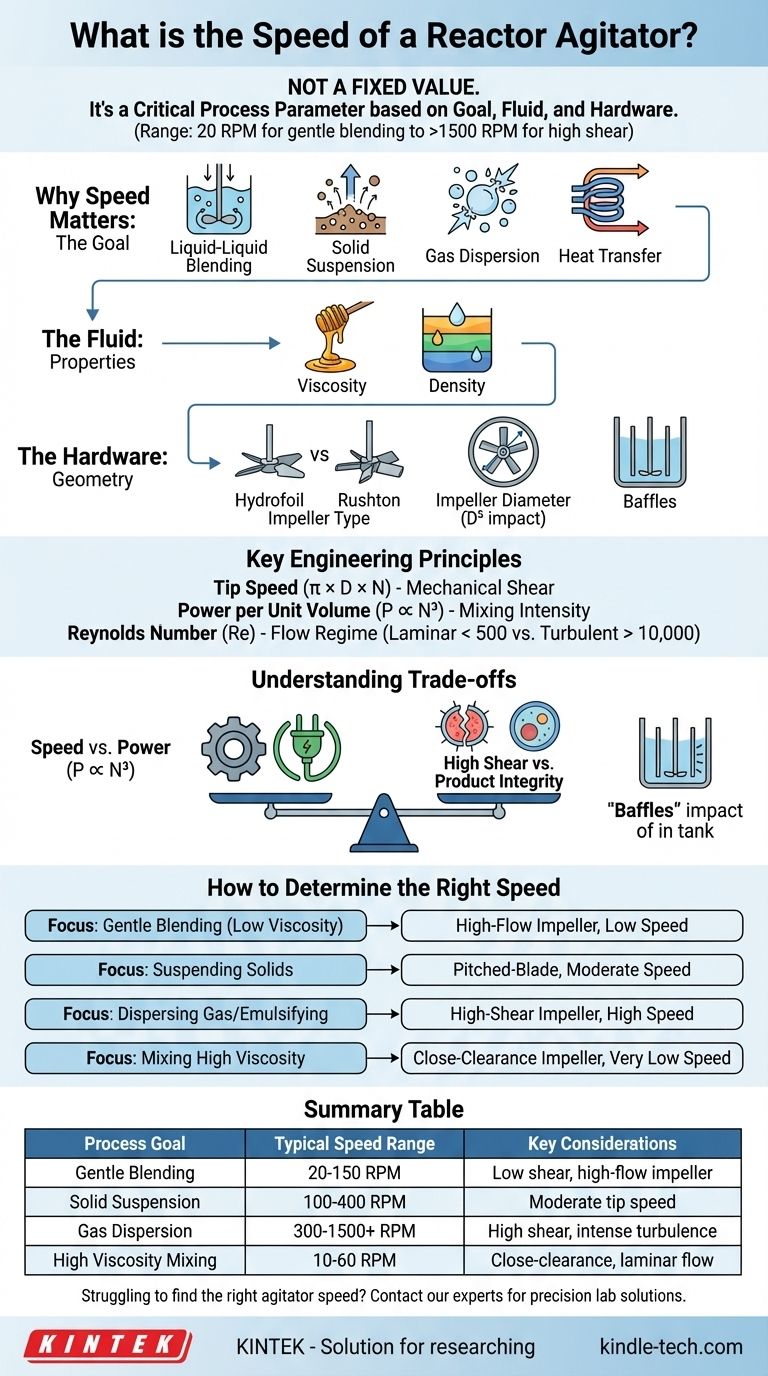

반응기 교반기의 속도는 단일하고 고정된 값이 아닙니다. 이는 작업의 특정 목표에 따라 의도적으로 선택되는 중요한 공정 매개변수입니다. 대규모의 부드러운 혼합을 위한 20 RPM부터 고전단 실험실 응용 분야를 위한 1,500 RPM 이상까지 속도가 다양할 수 있지만, 올바른 속도는 전적으로 유체 특성, 반응기 형상 및 원하는 공정 결과에 따라 달라집니다.
올바른 교반기 속도를 선택하는 것은 보편적인 숫자를 찾는 것이 아니라, 혼합, 고체 현탁, 열 전달 또는 가스 분산 등 특정 목표에 필요한 정확한 유형과 양의 혼합 에너지를 제공하는 것입니다.
속도가 중요한 공정 변수인 이유
분당 회전수(RPM)의 "속도"는 이야기의 일부일 뿐입니다. 이는 목적을 달성하기 위한 수단입니다. 진정한 목표는 용기 내부의 물리적 현상을 제어하는 것이며, 속도는 이를 위해 사용하는 주요 지렛대입니다.
목표: 무엇을 달성하려고 합니까?
교반의 목적은 필요한 에너지를 결정합니다.
-
액체-액체 혼합: 목표는 균질한 혼합물을 만드는 것입니다. 이를 위해서는 용기 전체의 농도 구배를 깨뜨릴 만큼 충분한 난류를 생성해야 합니다.
-
고체 현탁: 목표는 고체 입자를 탱크 바닥에서 들어 올려 균일하게 분포시키는 것입니다. 이를 위해서는 상당한 수직 흐름이 필요하며, 이는 속도 및 임펠러 설계와 직접적으로 관련됩니다.
-
가스 분산: 목표는 큰 가스 기포를 미세 기포 구름으로 분해하여 질량 전달을 위한 표면적을 최대화하는 것입니다. 이를 위해서는 고속, 고전단 교반이 필요합니다.
-
열 전달: 목표는 용기 벽이나 내부 코일을 따라 유체를 이동시켜 균일한 온도를 보장하는 것입니다. 불충분한 속도는 국부적인 고온 또는 저온 지점을 유발할 수 있습니다.
유체: 그 특성 이해
혼합되는 물질은 가장 중요한 단일 요소입니다.
-
점도: 이는 유체의 흐름에 대한 저항입니다. 저점도 유체(물과 같은)는 혼합하기 쉽고 비교적 낮은 속도에서 난류 흐름을 달성합니다. 고점도 유체(시럽 또는 폴리머와 같은)는 매우 다른 전략을 필요로 하며, 종종 탱크 벽에 가까운 간격을 가진 임펠러를 사용하여 낮은 속도로 작동합니다.
-
밀도: 액체 간 또는 액체와 고체 간의 밀도 차이는 안정적인 혼합물 또는 현탁액을 만들고 유지하는 데 필요한 속도에 직접적인 영향을 미칩니다.
하드웨어: 임펠러 및 탱크 형상
장비 자체는 모터의 회전 속도가 유체 운동으로 어떻게 변환되는지를 정의합니다.
-
임펠러 유형: 고유량 임펠러(예: 하이드로포일)는 낮은 속도에서 많은 양의 유체를 효율적으로 이동시키도록 설계되었습니다. 고전단 임펠러(예: 러쉬턴 터빈)는 고속에서 강렬한 난류를 생성하고 물질을 분해하도록 설계되었습니다.
-
임펠러 직경 (D): 임펠러가 소모하는 동력은 직경의 5제곱(D⁵)에 비례합니다. 임펠러 크기의 작은 변화는 주어진 속도에서 에너지 입력에 엄청난 영향을 미칩니다.
-
배플: 이것은 탱크 벽에 있는 수직 플레이트로, 전체 유체 덩어리가 소용돌이치는 것을 방지합니다. 회전 운동을 효과적인 혼합으로 전환하는 데 필수적이며, 소용돌이 없이 더 높은 속도를 허용합니다.
속도를 결정하는 주요 공학 원리
엔지니어는 속도를 추측하지 않고, 확립된 원리를 사용하여 원하는 결과에 대한 목표 범위를 계산합니다.
팁 속도
팁 속도는 임펠러의 가장 바깥쪽 가장자리에서의 선형 속도입니다. 이는 유체에 가해지는 기계적 전단의 직접적인 측정값입니다.
계산식은 다음과 같습니다. 팁 속도 = π × 임펠러 직경 × 회전 속도. 이 값은 생물학적 세포나 결정과 같이 과도한 속도로 손상될 수 있는 전단에 민감한 물질에 중요합니다.
단위 부피당 동력
이 측정 기준(W/m³ 또는 hp/1000 gal)은 혼합 강도를 나타냅니다. 다양한 공정에는 잘 확립된 동력 요구 사항이 있습니다.
예를 들어, 부드러운 혼합은 0.1 kW/m³를 필요로 할 수 있지만, 가스 분산은 3.0 kW/m³ 이상을 요구할 수 있습니다. 동력은 속도의 세제곱에 비례하므로(P ∝ N³), 속도의 작은 증가는 동력 입력과 혼합 강도를 극적으로 증가시킵니다.
레이놀즈 수 (Re)
이 무차원 수는 흐름 체제를 정의하는 데 도움이 됩니다.
-
낮은 Re (< 500): 이것은 고점도 유체에서 흔히 볼 수 있는 층류 체제입니다. 유체는 부드러운 층으로 움직이며, 혼합은 물리적 접힘과 접촉을 통해 이루어집니다. 앵커 또는 헬리컬 리본 임펠러는 낮은 속도에서 사용됩니다.
-
높은 Re (> 10,000): 이것은 난류 체제이며, 혼란스러운 와류가 혼합을 담당합니다. 대부분의 저점도 응용 분야는 여기에서 작동하며, 터빈과 하이드로포일이 효과적입니다.
절충점 이해
교반기 속도를 선택하는 것은 상충되는 요소들의 균형을 맞추는 작업입니다. "완벽한" 속도는 없으며, 특정 제약 조건에 대한 최적의 속도만 존재합니다.
속도 대 전력 소비
속도와 전력 사이의 관계는 세제곱(P ∝ N³)입니다. 교반기 속도를 두 배로 늘리면 전력 소비가 약 8배 증가합니다. 이는 가장 중요한 절충점이며 운영 비용 및 모터 크기 결정에 큰 영향을 미칩니다.
고전단 대 제품 무결성
고속 및 고전단은 분산에 탁월하지만 파괴적일 수 있습니다. 깨지기 쉬운 세포, 폴리머 또는 결정이 관련된 공정의 경우 과도한 팁 속도는 제품을 손상시키거나 파괴하여 수율 손실을 초래할 수 있습니다.
배플의 영향
배플 없이 고속으로 작동하는 것은 비효율적입니다. 액체는 단순히 소용돌이치며, 상하 혼합이 제대로 되지 않는 깊은 와류를 생성합니다. 배플은 이 회전 에너지를 유용한 혼합으로 전환하는 데 필요하지만, 주어진 속도에서 전력 소모도 증가시킵니다.
응용 분야에 적합한 속도를 결정하는 방법
단일 숫자를 찾는 대신, 주요 목표에 집중하십시오. 이것이 올바른 속도와 임펠러 유형의 조합으로 안내할 것입니다.
- 저점도 액체의 부드러운 혼합이 주요 초점이라면: 고유량 임펠러(예: 하이드로포일)를 저-중간 속도로 사용하여 과도한 전단을 생성하지 않고 전체 탱크 회전을 달성하십시오.
- 고체 현탁이 주요 초점이라면: 입자를 들어 올리는 데 필요한 수직 흐름을 생성하기에 충분한 팁 속도가 필요합니다. 이는 종종 피치 블레이드 터빈을 중간-고속으로 작동해야 합니다.
- 가스 분산 또는 비혼화성 액체 유화가 주요 초점이라면: 기포 또는 액적을 분해하는 데 필요한 강렬한 난류를 생성하기 위해 고속으로 작동하는 고전단 임펠러(예: 러쉬턴 터빈)가 필요합니다.
- 고점도 또는 비뉴턴 유체 혼합이 주요 초점이라면: 배치 대부분을 물리적으로 접촉하고 이동시키는 매우 낮은 속도로 근접 간격 임펠러(예: 앵커, 헬리컬 리본)를 사용하십시오.
궁극적으로 올바른 교반기 속도를 선택하는 것은 공정의 성공과 효율성을 직접적으로 제어하는 의도적인 공학적 결정입니다.
요약표:
| 공정 목표 | 일반적인 속도 범위 | 주요 고려 사항 |
|---|---|---|
| 부드러운 혼합 | 20 - 150 RPM | 낮은 전단, 고유량 임펠러 |
| 고체 현탁 | 100 - 400 RPM | 수직 흐름을 위한 적당한 팁 속도 |
| 가스 분산 | 300 - 1500+ RPM | 고전단, 강렬한 난류 |
| 고점도 혼합 | 10 - 60 RPM | 근접 간격 임펠러, 층류 |
