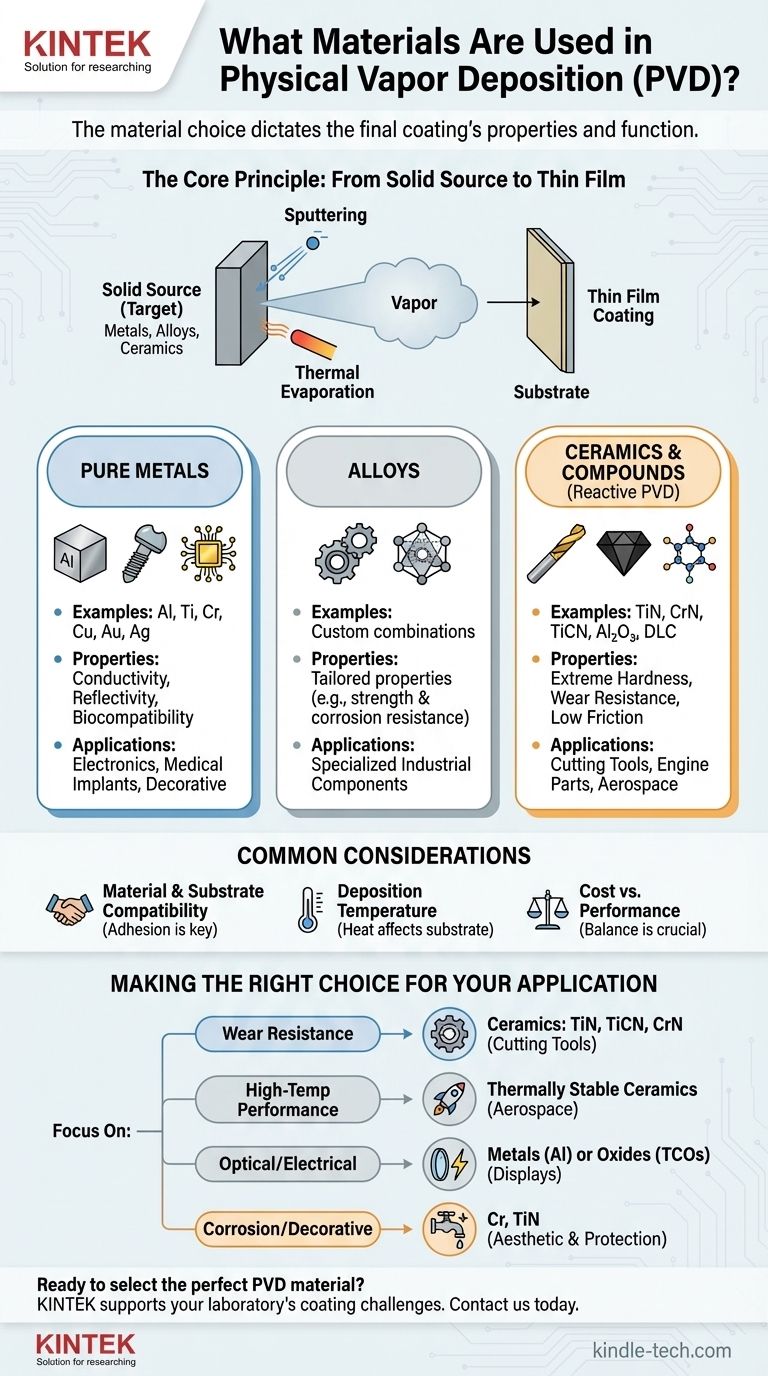

물리적 기상 증착(PVD)은 금속, 반도체, 복합 재료 등 다양한 재료를 사용하여 얇고 내구성 있는 코팅을 만듭니다. 이 공정에는 고체 전구체 물질을 증기 상태로 변환한 후 기판에 증착하는 과정이 포함됩니다.

PVD에 사용되는 재료:

1. 금속: PVD는 일반적으로 금속을 증착의 주요 재료로 사용합니다. 여기에는 알루미늄, 티타늄, 구리 등 주기율표의 다양한 원소가 포함될 수 있습니다. 금속은 전도성과 내구성으로 인해 다양한 산업 분야에 적합하기 때문에 널리 사용됩니다.

2. 반도체: 실리콘과 게르마늄과 같은 재료도 PVD 기술을 사용하여 증착됩니다. 이러한 재료는 전자 산업, 특히 마이크로칩 및 기타 전자 부품 제조에서 매우 중요합니다.

3. 복합 재료 및 화합물: PVD는 순수한 원소 외에도 산화물과 질화물과 같은 복합 재료와 화합물도 증착할 수 있습니다. 이러한 재료는 마모 및 부식에 대한 높은 저항성과 같은 특정 특성으로 인해 자주 사용됩니다. 예를 들어 질화 티타늄은 경도와 내마모성 때문에 절삭 공구를 코팅하는 데 자주 사용됩니다.

공정 세부 사항:

• 열 증발: 이 방법에서는 재료가 기화될 때까지 진공 상태에서 가열합니다. 그런 다음 증기가 기판에 응축되어 얇은 필름을 형성합니다. 이 기술은 다목적이며 금속과 비금속을 포함한 다양한 재료에 사용할 수 있습니다.

• 전자빔 증발: 전자빔을 사용하여 소스 재료를 가열하고 증발시키는 보다 제어된 방법입니다. 특정 산화물 및 반도체와 같이 기화하기 위해 더 높은 온도가 필요한 재료를 증착하는 데 특히 유용합니다.

• 스퍼터링: 또 다른 일반적인 PVD 기술은 고에너지 입자로 대상 물질에 충격을 가해 원자가 방출되어 기판에 증착되도록 하는 것입니다. 이 방법은 증발하기 어려운 물질을 포함하여 다양한 물질을 증착하는 데 효과적입니다.

적용 분야 및 고려 사항:

• PVD 코팅은 고온 내성과 기판으로부터의 분리 저항성으로 잘 알려져 있어 열악한 환경의 애플리케이션에 이상적입니다.
• 이 공정은 유해한 화학 물질을 사용하지 않고 폐기물을 최소화하기 때문에 환경 친화적인 것으로 간주됩니다.
• 증착된 층의 미세 구조는 기판에 충돌하는 이온의 낮은 에너지로 인해 벌크 재료와 다를 수 있으므로 적절한 접착력과 구조를 보장하기 위해 높은 기판 온도(250°C ~ 350°C)가 필요합니다.

요약하면, PVD는 단순한 금속부터 복잡한 화합물까지 다양한 소재를 다양한 기판에 증착하여 특정 용도에 맞게 특성을 향상시킬 수 있는 다목적의 친환경적인 방법입니다.
