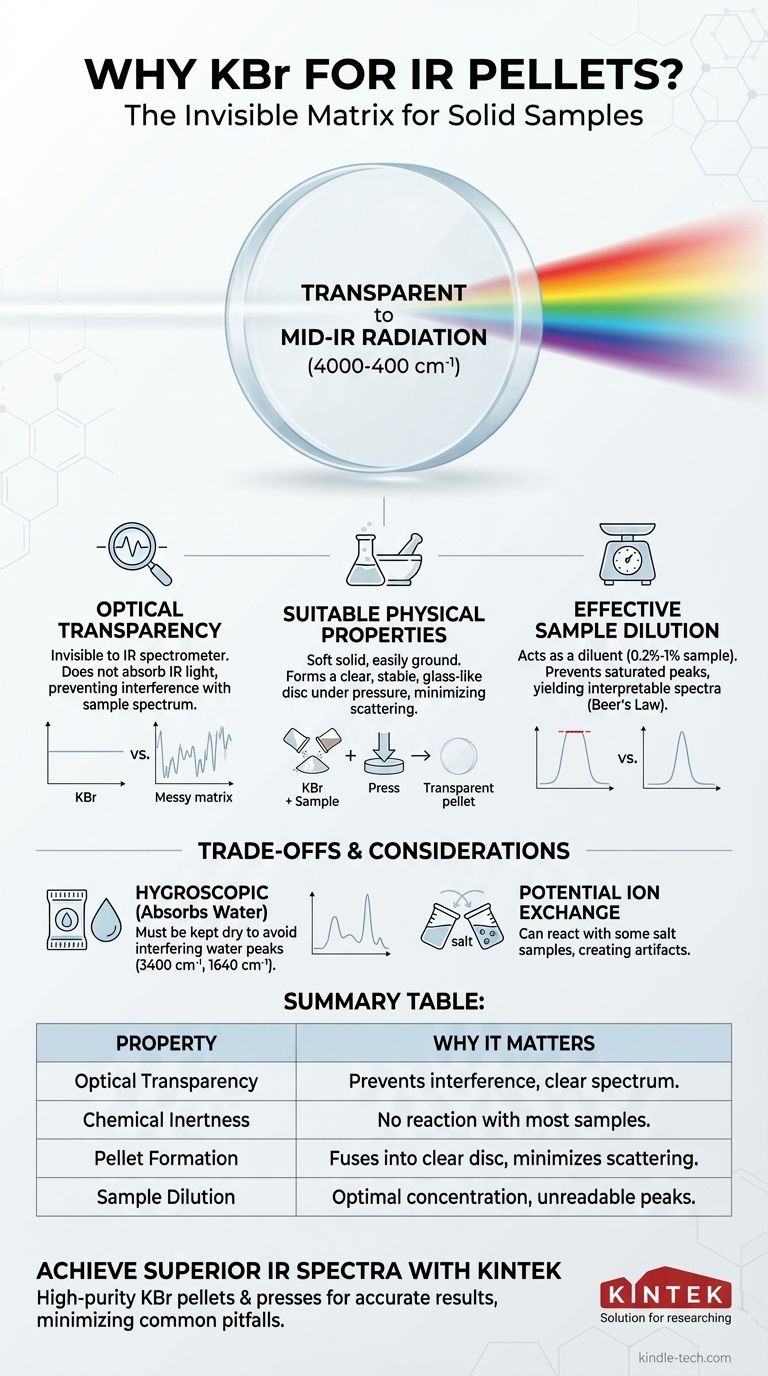

적외선 측정용 펠릿 제작에 Kbr을 사용하는 이유는 무엇인가요? 선명하고 정확한 스펙트럼 얻기

브롬화 칼륨(KBr)은 적외선(IR) 분광법용 고체 시료 준비에 사용되는데, 이는 넓은 스펙트럼 범위에 걸쳐 IR 복사에 투명하며 압력 하에서 안정적이고 투명한 펠릿을 형성하는 데 필요한 물리적 특성을 가지고 있기 때문입니다. 이를 통해 시료를 주변 매트릭스의 간섭 없이 고체 상태로 분석할 수 있습니다.

KBr의 주요 가치는 IR 분광기에 "보이지 않는다"는 점으로, 스펙트럼 측정에 간섭하지 않으면서 시료를 담는 중성 매트릭스 역할을 합니다. 이러한 광학적 투명성과 고체 유리와 같은 디스크를 형성하는 능력은 고체 화합물 분석을 위한 기본 선택이 되게 합니다.

시료 매트릭스의 핵심 요구 사항

투과 IR 분광법을 사용하여 고체 시료를 분석하려면 시료는 IR 빔에 투명한 매질, 즉 매트릭스 내에 고정되어야 합니다. 이상적인 매트릭스는 몇 가지 핵심 요구 사항을 충족해야 합니다.

광학적 투명성

가장 중요한 특성은 매트릭스 재료 자체가 관심 영역의 적외선 복사를 흡수해서는 안 된다는 것입니다. 매트릭스가 빛을 흡수하면 자체 스펙트럼이 분석 중인 시료의 스펙트럼과 겹쳐 가려지게 됩니다.

화학적 불활성

매트릭스는 화학적으로 불활성이어야 하며 시료와 반응해서는 안 됩니다. 반응이 일어나면 새로운 화학종이 생성되어 원래 화합물을 나타내지 않는 스펙트럼이 생성됩니다.

적절한 물리적 특성

이 재료는 미세한 분말로 분쇄될 수 있는 부드러운 고체여야 합니다. 결정적으로, 고압을 가했을 때 이 분말은 변형되어 균일하고 투명하거나 반투명한 디스크로 융합되어 IR 빔이 최소한의 산란으로 통과할 수 있도록 해야 합니다.

펠릿 재료로서 KBr이 뛰어난 이유

브롬화 칼륨은 IR 매트릭스의 모든 핵심 요구 사항을 충족하므로 고체 시료로 펠릿을 만드는 데 있어 업계 표준이 됩니다.

예외적으로 넓은 투명 창

KBr은 4000 cm⁻¹에서 약 400 cm⁻¹까지 전체 중적외선 범위에 걸쳐 투명합니다. 이는 유기 및 무기 작용기의 진동 주파수의 대부분을 포함하므로 KBr 자체가 간섭 피크를 생성하지 않도록 보장합니다.

고체 "유리" 형성

KBr은 비교적 부드러운 결정성 염입니다. 미세한 분말로 분쇄되어 시료와 혼합되면, 이 혼합물은 고압(수 톤)에서 다이(die)로 압착될 수 있습니다. 압력은 부드러운 KBr 결정을 변형시키고 융합시키는데, 이를 소성 흐름(plastic flow)이라고 합니다.

이 과정은 미세하게 분산된 시료 분자를 KBr 격자 내에 효과적으로 가두는 고체 유리와 같은 펠릿을 생성합니다. 이러한 균일성은 IR 빔의 산란을 최소화하여, 산란이 발생하면 잡음이 많고 해석 불가능한 스펙트럼으로 이어질 수 있습니다.

적절한 시료 희석

매트릭스로서 KBr은 희석제 역할도 합니다. 고체 시료는 직접 분석하기에는 농도가 너무 높은 경우가 많습니다. 두꺼운 순수 시료는 특성 주파수에서 IR 빛을 100% 흡수하여 "평평한 꼭대기" 피크와 정량 정보 손실을 초래할 수 있습니다.

소량의 시료(일반적으로 0.2% ~ 1%)를 KBr에 혼합함으로써, 흡수가 Beer의 법칙을 따르는 관리 가능한 두께의 펠릿을 만들어 고품질의 해석 가능한 스펙트럼을 얻을 수 있습니다.

상충 관계 및 일반적인 함정 이해하기

KBr은 표준이지만 어려움이 없는 것은 아닙니다. 이러한 한계를 이해하는 것이 깨끗한 스펙트럼을 얻는 데 중요합니다.

물 흡수의 문제

KBr은 흡습성이 있어 대기 중의 수분을 쉽게 흡수합니다. 이것이 가장 큰 단점입니다. 물은 매우 강하고 뚜렷한 IR 흡수 대역을 가집니다. 약 3400 cm⁻¹ 부근의 매우 넓은 피크(O-H 신축)와 약 1640 cm⁻¹ 부근의 좁은 피크(H-O-H 굽힘)입니다.

KBr이 "젖어" 있다면, 이러한 물 피크가 스펙트럼에 나타나 중요한 시료 피크를 가릴 수 있습니다. 이러한 이유로 분광 등급 KBr은 데시케이터에 보관하거나 사용 전에 오븐에서 건조해야 합니다.

이온 교환 가능성

KBr은 이온성 염(K⁺Br⁻)이므로 때때로 염인 시료, 특히 아민의 염산염(R-NH₃⁺Cl⁻)과 반응할 수 있습니다. 이러한 경우, 매트릭스의 브롬화물로 시료의 염화물이 일부 대체되는 할로겐 교환이 발생할 수 있습니다. 이는 새로운 화합물과 스펙트럼의 인공물을 생성합니다.

다른 재료가 필요한 경우

원적외선 영역(400 cm⁻¹ 미만)에서 분석을 위해서는 KBr이 빛을 흡수하기 시작합니다. 이 경우, 200 cm⁻¹까지 투명한 요오드화 세슘(CsI)과 같은 다른 매트릭스를 사용해야 합니다. 수분에 매우 민감하거나 반응성이 있는 시료의 경우, Nujol mull 또는 감쇠 전반사(ATR)와 같은 비-펠릿 방법이 더 나은 대안입니다.

시료에 대한 올바른 선택하기

시료 준비 방법 선택은 분석 목표와 화합물의 특성에 전적으로 달려 있습니다.

안정적인 유기 화합물의 일상적인 분석에 중점을 둔 경우: 수분 관리에 대한 주의를 기울인다면 KBr은 비용 효율적이고 신뢰할 수 있는 표준입니다.
분석이 원적외선 영역(400 cm⁻¹ 미만)까지 확장되는 경우: 매트릭스 흡수를 피하기 위해 요오드화 세슘(CsI)과 같은 다른 매트릭스로 전환해야 합니다.
시료가 수용성이거나, 할라이드 이온과 반응성이 있거나, 분쇄하기 어려운 경우: 최소한의 시료 준비가 필요한 감쇠 전반사(ATR) 분광법과 같은 대체 시료 채취 방법을 고려하십시오.

궁극적으로 매트릭스의 특성을 이해하는 것은 깨끗하고 정확한 스펙트럼을 얻기 위해 시료 자체를 이해하는 것만큼 중요합니다.

요약표:

특성	IR 펠릿에 중요한 이유
광학적 투명성	KBr은 주요 중적외선 범위(4000-400 cm⁻¹)에서 IR 빛을 흡수하지 않아 간섭을 방지합니다.
화학적 불활성	대부분의 시료와 반응하지 않아 스펙트럼이 원래 화합물을 나타내도록 보장합니다.
펠릿 형성	압력 하에서 KBr은 빛의 산란을 최소화하는 투명한 고체 디스크로 융합됩니다.
시료 희석	읽을 수 없는 포화된 피크를 피하기 위해 최적의 시료 농도를 허용합니다.
