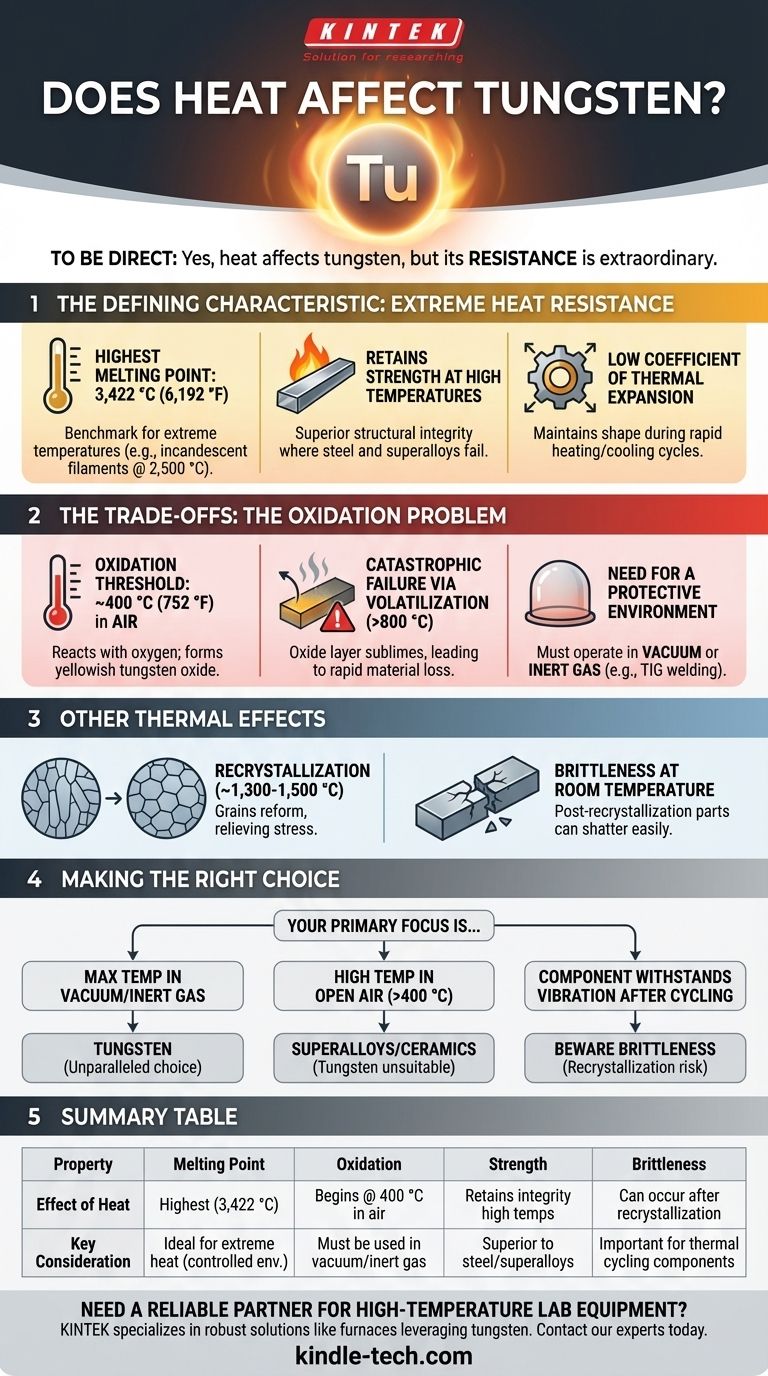

열이 텅스텐에 영향을 미치나요? 가장 높은 녹는점을 가진 금속의 힘 활용하기

직설적으로 말하자면, 네, 열은 텅스텐에 분명히 영향을 미치지만, 텅스텐의 특징적인 성질은 이러한 영향에 대한 놀라운 저항성입니다. 텅스텐은 순수 금속 중 가장 높은 녹는점을 가지고 있어 극한의 온도를 수반하는 응용 분야의 기준 재료가 됩니다. 하지만 열에 대한 거동은 녹는점보다 더 미묘합니다.

텅스텐은 모든 금속 중 가장 높은 녹는점(3,422 °C / 6,192 °F)을 자랑하지만, 고온에서의 실질적인 사용은 환경에 결정적으로 의존합니다. 텅스텐의 아킬레스건은 녹는점보다 훨씬 낮은 온도에서 공기 중에서 시작되는 산화입니다.

열이 텅스텐에 영향을 미치나요? 가장 높은 녹는점을 가진 금속의 힘 활용하기

특징적인 성질: 극한의 내열성

텅스텐은 고온 성능과 동의어입니다. 이러한 명성은 거의 모든 다른 재료와 차별화되는 몇 가지 핵심 물리적 특성을 기반으로 합니다.

가장 높은 녹는점

텅스텐의 가장 유명한 특성은 3,422 °C (6,192 °F)의 녹는점입니다. 이는 주기율표에 있는 모든 순수 금속 중에서 가장 높은 수치입니다.

이 특성만으로도 텅스텐은 약 2,500 °C (4,500 °F)의 뜨거운 온도에서 작동하는 백열전구 필라멘트의 재료로 선택되었습니다.

고온에서 강도 유지

많은 금속이 녹기 훨씬 전에 부드러워지고 구조적 무결성을 잃는 것과 달리, 텅스텐은 뛰어난 고온 강도를 나타냅니다.

강철이나 초합금조차도 실패할 온도에서도 강하고 단단하게 유지됩니다. 이로 인해 고온 용광로 부품, 로켓 엔진 노즐, 용접 전극과 같은 응용 분야에 필수적입니다.

낮은 열팽창 계수

텅스텐은 순수 금속 중에서 열팽창률이 가장 낮은 축에 속합니다. 이는 온도가 극적으로 변할 때 팽창하거나 수축하는 정도가 매우 적다는 것을 의미합니다.

이러한 안정성은 급격한 가열 및 냉각 주기에 노출될 때 모양을 유지하고 내부 응력이나 균열을 피해야 하는 정밀 부품에 매우 중요합니다.

트레이드오프 이해하기: 산화 문제

텅스텐의 놀라운 특성에는 텅스텐을 사용하고 사용하는 방법을 결정하는 중요한 한계가 따릅니다. 산소 존재 하에서의 성능이 가장 결정적인 약점입니다.

산화 임계값

열린 공기 중에서 텅스텐은 약 400 °C (752 °F)에서 산화되기 시작합니다. 이는 3,400 °C가 넘는 녹는점과는 현저한 대조를 이룹니다.

이 임계값 이상에서는 산소와 반응하여 표면에 노란색의 산화텅스텐 층을 형성합니다.

승화를 통한 치명적인 실패

이 산화는 더 높은 온도에서 급격하게 파괴적으로 변합니다. 약 800 °C (1,472 °F) 이상에서는 산화텅스텐 층이 휘발성이 되어 기체로 직접 변하여 날아가 버립니다.

이 승화 과정은 재료가 말 그대로 증발하게 만들어 재료의 급격한 손실과 부품 고장을 초래합니다. 이것이 전구 내부의 텅스텐 필라멘트가 진공으로 밀봉되거나 불활성 가스로 채워져야 하는 이유입니다.

보호 환경의 필요성

텅스텐의 놀라운 녹는점을 활용하려면 산소로부터 차폐되어야 합니다.

이는 진공 상태에서 작동시키거나 아르곤이나 질소와 같은 비활성 불활성 가스로 둘러싸서 달성됩니다. 이것이 TIG(텅스텐 불활성 가스) 용접에 사용되는 기본 원리입니다.

텅스텐에 대한 기타 열적 영향

녹는점과 산화 외에도 열은 텅스텐의 구조와 특성에 다른 중요한 변화를 유도할 수 있습니다.

재결정화 및 취성

텅스텐이 가공되고 성형될 때 내부 결정 구조는 길어지고 단단해집니다. 텅스텐을 재결정 온도(약 1,300-1,500 °C) 이상으로 가열하면 이러한 결정이 더 균일하고 응력이 없는 상태로 재형성됩니다.

이것이 내부 응력을 완화하는 동안, 단점은 재결정화된 텅스텐 부품이 상온에서 매우 취성을 띠게 된다는 것입니다. 사용 전에 유연했던 필라멘트도 고열에서 작동한 후에는 간단한 충격으로 부서질 수 있습니다.

귀하의 응용 분야에 적합한 선택

텅스텐을 선택하려면 열적 강점만큼이나 환경적 한계를 이해해야 합니다.

진공 또는 불활성 가스에서 최대 온도 저항이 주요 초점인 경우: 텅스텐은 거의 모든 다른 금속보다 훨씬 높은 사용 한계로 비할 데 없는 선택입니다.
열린 공기 중에서 고온 작동이 주요 초점인 경우: 특수 보호 코팅 없이는 400 °C 이상에서 텅스텐은 부적합합니다. 대신 니켈 기반 초합금 또는 세라믹을 고려해야 합니다.
열 순환 후 진동을 견뎌야 하는 부품이 주요 초점인 경우: 매우 높은 열에 노출된 후 상온에서 부품이 매우 취성이 될 수 있으므로 재결정화에 유의해야 합니다.

궁극적으로 텅스텐의 힘을 활용하는 것은 텅스텐의 가장 큰 약점을 방지하기 위해 환경을 제어하는 것입니다.

요약표:

특성	열이 텅스텐에 미치는 영향	주요 고려 사항
녹는점	모든 순수 금속 중 가장 높음 (3,422 °C)	제어된 환경에서의 극한 열에 이상적
산화	400 °C에서 공기 중 시작; 고장으로 이어짐	진공 또는 불활성 가스 분위기에서 사용해야 함
강도	고온에서 구조적 무결성 유지	고열 응용 분야에서 강철 및 초합금보다 우수
취성	재결정화 후 취성이 될 수 있음 (1,300 °C 이상)	열 순환을 겪는 부품에 중요
