핵심적으로, 유도 가열기의 열을 제어하는 것은 작업 코일에 공급되는 고주파 교류 전류의 전기적 특성을 정밀하게 관리하는 것을 포함합니다. 이는 전자 전력 인버터에 의해 달성되며, 인버터는 전류의 전력, 주파수 및 듀티 사이클을 조작하여 열 발생을 담당하는 자기장의 강도와 동작을 조절할 수 있습니다.
근본적인 과제는 단순히 열을 증가시키거나 감소시키는 것이 아니라, 작업물 내에서 열이 어떻게 그리고 어디서 발생하는지를 제어하는 것입니다. 진정한 제어는 온도를 직접 관리하는 것이 아니라, 온도를 유도하는 자기장의 특성을 이해하는 데서 비롯됩니다.
핵심 원리: 자기장 조작
열을 제어하려면 먼저 열이 어떻게 생성되는지 이해해야 합니다. 유도 가열은 전적으로 전자기학에 의존하는 비접촉 공정입니다.
유도가 열을 생성하는 방법
유도 가열기의 전원 공급 장치 또는 인버터는 구리 작업 코일을 통해 고주파 교류 전류를 보냅니다. 이 전류는 코일 주위에 강력하고 빠르게 변화하는 자기장을 생성합니다.
도전성 물질(금속 부품 등)이 이 자기장 안에 놓이면, 자기장은 부품 자체 내에 원형 전기 전류를 유도합니다. 이를 와전류라고 합니다.
열 발생의 물리학
금속 부품은 자연적인 전기 저항을 가지고 있습니다. 이 강력한 와전류가 이 저항에 대항하여 흐를 때, 분자 수준에서 엄청난 마찰을 발생시키며, 이는 빠르고 정밀한 열로 나타납니다. 열의 양은 유도 전류의 크기에 직접적으로 비례합니다.
열 제어의 세 가지 레버
인버터는 시스템의 두뇌이며, 와전류를 제어하고 따라서 열을 제어하는 세 가지 주요 전자적 방법을 제공합니다.
방법 1: 전력(전류) 조정
이것은 총 열량을 제어하는 가장 직접적인 방법입니다. 작업 코일에 보내는 전력을 증가시키면 더 강한 자기장이 생성됩니다.
더 강한 자기장은 작업물에 더 큰 와전류를 유도하여 더 많은 열을 발생시킵니다. 이는 종종 인버터에 공급되는 전압을 제어함으로써 달성됩니다.
방법 2: 주파수 조정
주파수는 열이 발생하는 깊이를 결정합니다. 이 현상을 표피 효과라고 합니다.
고주파에서는 와전류가 부품 표면 근처의 얇은 층으로 흐르도록 강제됩니다. 이는 표면 경화 또는 빠르고 국부적인 가열이 필요한 응용 분야에 이상적입니다.
저주파에서는 자기장이 부품 내부로 더 깊이 침투하여 와전류가 더 많은 질량을 통해 흐르도록 합니다. 이는 관통 가열 또는 더 큰 물체를 균일하게 가열하는 데 사용됩니다. 최신 인버터는 종종 DSP(디지털 신호 프로세서)를 사용하여 주파수 제어에 필요한 정밀한 파형을 생성합니다.
방법 3: 듀티 사이클 조정
이 방법은 시간에 걸쳐 전달되는 평균 전력을 제어합니다. 시스템은 코일에 대한 전력을 빠르게 켜고 끕니다.
듀티 사이클은 "켜짐 시간"과 총 시간 주기의 비율입니다. 75% 듀티 사이클은 전력이 75% 시간 동안 켜지고 25% 시간 동안 꺼져서 총 가능한 전력의 75%를 전달한다는 의미입니다. 이는 특정 온도를 유지하는 간단하고 효과적인 방법입니다.
절충점 이해
효과적인 열 제어는 상충되는 요인들의 균형을 필요로 합니다. 올바른 매개변수를 선택하는 것은 효율성과 원하는 야금학적 결과를 달성하는 데 중요합니다.
주파수 대 가열 깊이
이것이 가장 중요한 절충점입니다. 큰 부품에 너무 높은 주파수를 사용하면 표면만 가열되어 에너지를 낭비하고 코어를 가열하지 못합니다. 반대로, 작은 부품에 너무 낮은 주파수를 사용하면 비효율적이며 충분히 빠르게 열을 발생시키지 못할 수 있습니다.
전력 대 부품 스트레스
더 높은 전력이 더 빠른 가열로 이어지지만, 과도한 전력을 가하면 인버터 부품에 스트레스를 줄 수 있습니다. 또한 적절한 타이밍으로 신중하게 관리하지 않으면 작업물에 열 충격이나 과열을 유발할 수 있습니다.
물리적 결합의 영향
열 발생은 코일과 작업물 사이의 물리적 관계에도 크게 의존합니다. 부품이 코일에 가까울수록 자기 결합이 강해지고 에너지 전달이 더 효율적입니다. 이 거리의 작은 변화조차도 가열 속도를 크게 바꿀 수 있습니다.
목표에 맞는 올바른 선택
최적의 제어 전략은 가열하는 재료와 원하는 결과에 전적으로 달려 있습니다.
- 주요 초점이 빠른 표면 경화인 경우: 높은 주파수를 사용하여 에너지를 표면에 집중시키고, 매우 짧은 시간 동안 높은 전력을 사용합니다.
- 주요 초점이 큰 빌렛을 완전히 가열하는 경우: 낮은 주파수를 사용하여 깊은 자기 침투를 유도하고, 더 긴 시간 동안 지속적인 전력을 사용합니다.
- 주요 초점이 브레이징을 위한 정밀한 온도 유지인 경우: 효과적으로 가열하는 전력 및 주파수 설정을 사용한 다음, 듀티 사이클 제어 또는 온도 피드백 루프를 사용하여 목표 온도를 안정적으로 유지합니다.
궁극적으로 유도 열 제어를 마스터하는 것은 이러한 전자 레버를 사용하여 특정 응용 분야에 맞게 자기장을 형성하는 것입니다.
요약표:
| 제어 방법 | 조정 대상 | 가열에 미치는 주요 영향 |
|---|---|---|
| 전력(전류) | 자기장의 강도 | 발생하는 열의 총량을 제어 |
| 주파수 | 자기장의 침투 깊이 | 열 발생의 깊이를 제어 (표피 효과) |
| 듀티 사이클 | 시간에 걸친 평균 전력 | 평균 온도를 제어하고 과열 방지 |
실험실 공정을 위한 정밀한 열 제어가 필요하십니까? KINTEK은 유도 가열 시스템을 포함한 고성능 실험실 장비를 전문으로 합니다. 당사의 전문가들은 브레이징, 경화 또는 재료 합성 등 응용 분야에 완벽한 온도 제어를 달성하는 데 적합한 시스템을 선택하도록 도와드릴 수 있습니다. 오늘 저희 팀에 연락하여 귀하의 특정 실험실 요구 사항을 논의하고 KINTEK의 장점을 발견하십시오.

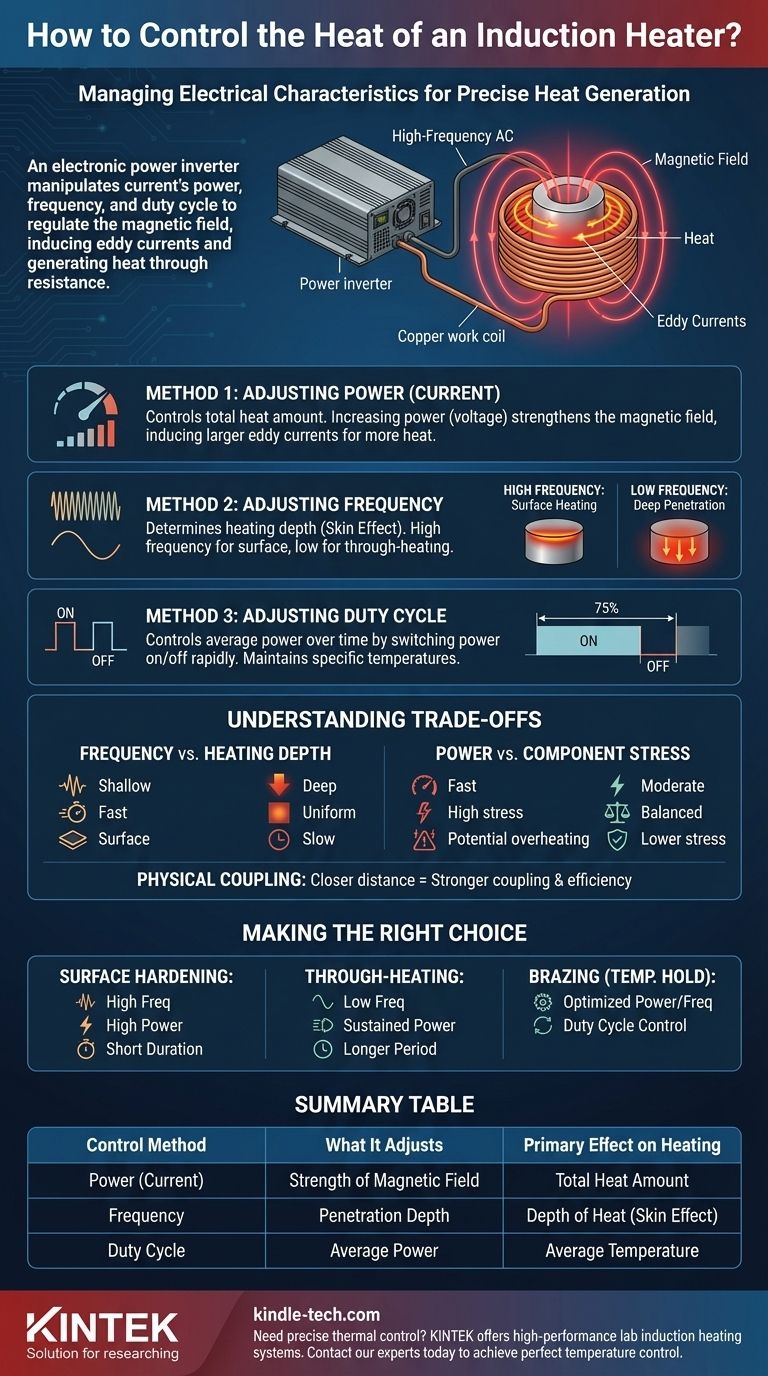

시각적 가이드
