재료 과학 및 제조 분야에서 전착은 정밀성, 비용 효율성 및 확장성의 독특한 조합을 제공합니다. 이 전기화학 공정은 전해질 용액에 전류를 통과시켜 전도성 표면에 얇고 균일한 막을 생성할 수 있게 하여 금속, 합금 및 복합 재료와 같은 재료의 제어된 증착을 가능하게 합니다.
전착의 핵심 장점은 낮은 비용뿐만 아니라, 훨씬 더 비싼 진공 기반 기술에만 가능했던 대규모의 복잡한 표면에서 원자 또는 나노 스케일 수준으로 막 성장을 제어하는 독특한 능력입니다.

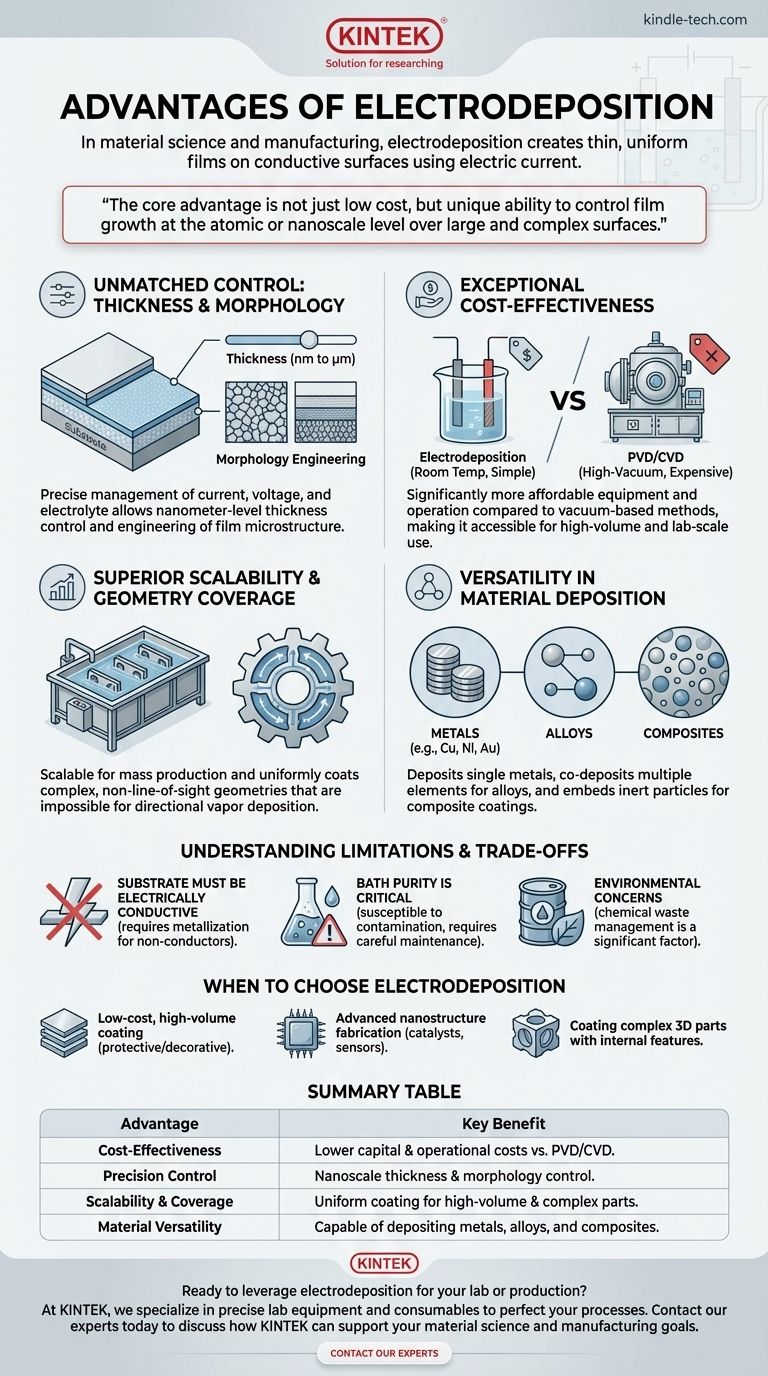

전착의 핵심 장점
산업 분야에서 종종 전기 도금이라고 불리는 전착은 제공하는 정밀한 전기화학적 제어에서 그 힘을 얻습니다. 이러한 제어는 엔지니어와 연구원에게 여러 가지 주요 이점을 제공합니다.
두께 및 형태에 대한 탁월한 제어
전류 밀도, 전압 및 전해질 조성과 같은 매개변수를 신중하게 관리함으로써 증착 속도를 직접 제어할 수 있습니다. 이를 통해 몇 나노미터에서 수 마이크로미터에 이르는 두께의 막을 탁월한 균일성으로 생성할 수 있습니다.
이 과정은 단순히 두께에 관한 것이 아닙니다. 막의 미세 구조 또는 형태를 엔지니어링할 수 있습니다. 나노 구조 막을 생성하고, 결정립 크기를 제어하며, 증착 조건을 실시간으로 변경하여 다층 구조(나노 라미네이트)를 증착할 수도 있습니다.
탁월한 비용 효율성
물리 기상 증착(PVD) 또는 화학 기상 증착(CVD)과 같은 대체 박막 증착 방법에 비해 전착은 훨씬 더 저렴합니다. 필요한 장비는 비교적 간단하고, 상온 또는 상온에 가까운 온도에서 작동하며, 값비싼 고진공 챔버가 필요하지 않습니다.
이러한 낮은 자본 및 운영 비용은 대량 산업 생산과 탐색적인 실험실 규모 연구 모두에 접근 가능한 기술입니다.
우수한 확장성 및 형상 커버리지
전착은 본질적으로 확장 가능한 공정입니다. 도금조 화학이 최적화되면 매우 넓은 표면적에 동시에 코팅을 적용할 수 있어 대량 생산에 이상적입니다.
또한, 액체 전해질에서 증착이 발생하므로 이 공정은 복잡하고 비가시선 형상의 부품을 균일하게 코팅할 수 있습니다. 방향성 증기 증착 기술로는 도달할 수 없는 복잡한 형상, 오목한 영역 및 내부 표면을 코팅하는 데 탁월합니다.
재료 증착의 다양성
구리, 니켈 또는 금과 같은 단일 금속을 증착하는 것과 일반적으로 관련되어 있지만, 이 기술은 매우 다재다능합니다. 여러 요소를 공동 증착하여 특정 기계적 또는 화학적 특성을 가진 합금을 형성하도록 조정할 수 있습니다.
전해질에 불활성 입자(세라믹과 같은)를 현탁함으로써 복합 코팅을 형성할 수도 있으며, 입자를 성장하는 금속 막에 내장하여 내마모성 또는 경도와 같은 특성을 향상시킵니다.
제한 사항 및 절충점 이해
어떤 기술도 보편적으로 우수하지 않습니다. 전착을 효과적으로 활용하려면 내재된 제약 조건을 이해하는 것이 중요합니다.
재료 및 기판 제약
가장 중요한 제한 사항은 기판이 전기 전도성이어야 한다는 것입니다. 도금 전에 비전도성 표면(플라스틱과 같은)을 금속화하는 기술이 존재하지만, 이는 공정에 추가적이고 복잡한 단계를 추가합니다.
또한, 전해질 용액에서 성공적으로 환원될 수 있는 재료만 증착할 수 있습니다. 이는 많은 재료를 제외하며, 수용액에서 알루미늄이나 티타늄과 같은 반응성이 높은 금속을 증착하는 것을 매우 어렵거나 불가능하게 만들 수 있습니다.
순도 및 도금조 유지 관리
전해질 도금조는 공기 중 먼지, 양극 용해 부산물 및 화학적 분해로 인한 오염에 취약한 개방형 시스템입니다. 도금조의 순도와 화학적 균형을 유지하는 것은 일관되고 고품질의 증착을 달성하는 데 중요합니다.
도금조 화학을 적절하게 관리하지 못하면 최종 막에 불순물이 생겨 기계적, 전기적 또는 광학적 특성이 저하될 수 있습니다.
환경 및 안전 문제
많은 전통적이고 고성능 도금조는 산성, 알칼리성 또는 독성 화학 물질을 사용합니다. 이러한 화학 폐기물의 관리 및 처리는 전체 공정에 고려되어야 할 중요한 환경 및 비용 문제입니다.
전착을 선택할 때
증착 기술의 선택은 최종 목표에 따라 결정되어야 합니다. 전착은 몇 가지 뚜렷한 시나리오에서 최적의 선택입니다.
- 주요 초점이 저비용, 대량 코팅인 경우: 전착은 패스너, 자동차 트림 또는 배관 설비와 같은 제품에 보호 또는 장식용 금속 층을 적용하는 데 탁월합니다.
- 주요 초점이 고급 나노 구조 제작인 경우: 두께 및 형태에 대한 정밀한 제어는 촉매, 센서 또는 배터리 전극용 재료를 만드는 강력한 도구입니다.
- 주요 초점이 복잡한 3D 부품 코팅인 경우: 내부 채널, 나사산 또는 균일한 커버리지가 필수적인 복잡한 표면 특징이 있는 구성 요소에 전착을 사용하십시오.
궁극적으로 전착은 대량 제조와 나노 스케일 엔지니어링 사이의 강력하고 접근 가능한 다리를 제공합니다.
요약표:
| 장점 | 주요 이점 |
|---|---|
| 비용 효율성 | PVD/CVD 방식 대비 낮은 자본 및 운영 비용. |
| 정밀 제어 | 고급 재료를 위한 나노 스케일 두께 및 형태 제어. |
| 확장성 및 커버리지 | 대량 생산 및 복잡한 3D 부품을 위한 균일한 코팅. |
| 재료 다용도성 | 금속, 합금 및 복합 코팅 증착 가능. |
