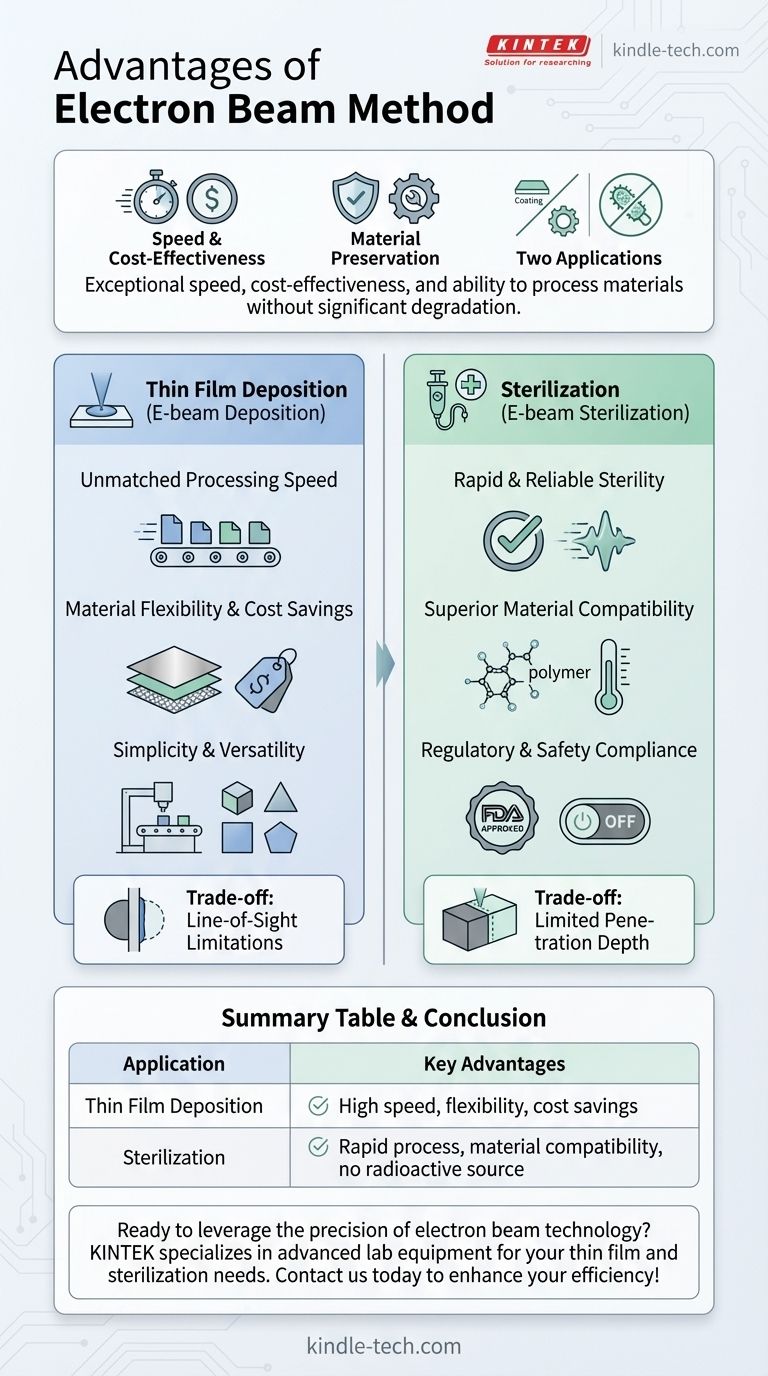

전자빔 방식의 장점은 무엇인가요? 높은 효율성, 비용 효율성 및 다용도성

증착, 증발 또는 멸균에 사용되는 전자빔 방식은 다양한 산업 분야에서 많은 이점을 제공합니다. 높은 효율성, 비용 효율성, 다용도성이 특징입니다. 증착 및 증발의 경우 고온 성능, 빠른 처리 속도, 다양한 재료와의 호환성을 제공하므로 대량 상업용 애플리케이션에 적합합니다. 멸균 시에는 재료 특성에 미치는 영향을 최소화하면서 신속하고 안정적이며 환경 친화적인 공정을 보장합니다. 이러한 장점 때문에 전자빔 방식은 항공우주, 자동차, 의료, 반도체 제조와 같은 산업에서 선호되는 방식입니다.

핵심 사항 설명:

전자빔 방식의 장점은 무엇인가요? 높은 효율성, 비용 효율성 및 다용도성
  1. 고온 성능:

    • 전자빔 방식은 매우 높은 온도를 달성할 수 있어 금속이나 세라믹과 같이 녹는점이 높은 물질을 증발시킬 수 있습니다.
    • 따라서 고온 및 내마모성 소재가 필수인 항공우주 및 자동차 산업과 같이 내구성 있는 코팅이 필요한 분야에 적합합니다.
  2. 빠른 입금 및 처리 속도:

    • 전자빔 증발 및 증착 공정은 마그네트론 스퍼터링과 같은 기존 방식보다 훨씬 빠릅니다.
    • 이러한 빠른 처리는 대량 상업용 애플리케이션에 이상적이며, 생산 시간을 줄이고 처리량을 증가시킵니다.
  3. 비용 효율성:

    • 마그네트론 스퍼터 타겟에 비해 저렴한 증발 재료를 사용하면 전체 비용을 절감할 수 있습니다.
    • 재료 활용도가 높아 비용 효율성이 더욱 향상되어 대규모 생산에 경제적인 선택이 될 수 있습니다.
  4. 소재 적용의 다양성:

    • 전자빔 방식은 금속, 세라믹, 폴리머 등 다양한 재료와 호환됩니다.
    • 이러한 다용도성 덕분에 태양광 패널과 안경의 광학 코팅부터 부식성 환경의 보호 코팅 증착에 이르기까지 다양한 용도로 사용할 수 있습니다.
  5. 제어 가능성 및 반복성:

    • 이 공정은 고도로 제어 가능하고 반복 가능하므로 증착 또는 증발된 재료의 일관된 품질과 성능을 보장합니다.
    • 이온 소스를 사용하면 박막 특성을 더욱 향상시켜 접착력과 내구성을 개선할 수 있습니다.
  6. 살균 효과:

    • 전자빔 멸균은 국제적으로 통용되고 FDA의 승인을 받았으며 글로벌 표준을 준수합니다.
    • 높은 멸균 보증 수준(SAL)과 신속한 처리로 멸균된 제품을 즉시 출시할 수 있습니다.
    • 이 방법은 포일을 포함한 다양한 소재를 투과할 수 있으며 조사 중 온도 제어를 통해 소재 특성을 보호하고 폴리머의 열화를 방지합니다.
  7. 환경 및 안전상의 이점:

    • 전자빔 살균은 대기에 미치는 영향을 최소화하여 소량의 오존만 방출합니다.
    • 국소적인 방사능원이 필요하지 않아 안전성이 향상되고 규제 부담이 줄어듭니다.
  8. 산업 전반의 애플리케이션:

    • 이 방법은 레이저 광학, 반도체 제조, 공구 제조 등에 널리 사용됩니다.
    • 고온 및 내마모성 요구 사항을 충족할 수 있어 항공우주 및 자동차 분야에 필수적인 소재입니다.

요약하자면 전자빔 방식은 높은 효율성, 비용 효율성, 다용도성이 돋보입니다. 고온 재료 처리 능력, 빠른 처리 속도, 광범위한 응용 분야로 인해 다양한 산업 분야에서 선호되는 방식입니다. 또한 환경 및 안전상의 이점으로 인해 더욱 매력적이며 안정적이고 지속 가능한 프로세스를 보장합니다.

요약 표:

이점 설명
고온 성능 금속 및 세라믹과 같은 녹는점이 높은 물질을 증발시킬 수 있습니다.
빠른 처리 속도 기존 방식보다 훨씬 빠르며 대량 생산에 이상적입니다.
비용 효율성 저렴한 재료를 사용하고 높은 재료 활용도를 보장합니다.
다용도성 금속, 세라믹 및 폴리머와 호환되어 다양한 용도로 사용할 수 있습니다.
살균 효과 FDA 승인을 받은 신속하고 환경 친화적인 살균 프로세스입니다.
환경 안전 대기에 미치는 영향을 최소화하고 방사성 소스를 사용할 필요가 없습니다.
