전자빔의 응용 분야는 무엇인가요? 나노스케일 이미징부터 산업 제조까지

본질적으로 전자빔은 매우 다재다능하고 제어 가능한 에너지원입니다. 이 가속된 전자의 흐름은 원자 수준의 고해상도 이미징, 중요 부품의 정밀 용접 및 제조, 대규모 의료 기기 멸균, 기초 과학 연구를 포함한 광범위한 산업 분야에서 사용됩니다.

전자빔의 탁월한 유용성은 두 가지 근본적인 특성, 즉 음전하와 미세한 질량에서 비롯됩니다. 이러한 특성 덕분에 자기장과 전기장을 사용하여 정밀하게 조향하고 초점을 맞출 수 있으며, 매우 집중된 에너지를 전달하거나 가시광선보다 훨씬 짧은 파장을 가진 아원자 탐침으로 작용할 수 있습니다.

원리: 전자빔이 강력한 이유

응용 분야를 이해하려면 먼저 전자빔을 매우 효과적으로 만드는 핵심 원리를 파악해야 합니다. 그 거동은 몇 가지 주요 물리적 특성에 의해 결정됩니다.

### 탁월한 정밀도와 제어력

전자는 전하를 띤 입자이므로 전자기 렌즈를 사용하여 경로를 매우 정확하게 편향시키고 초점을 맞출 수 있습니다.

이는 유리 렌즈가 빛을 모으는 방식과 유사하지만 훨씬 더 큰 제어력을 가집니다. 이를 통해 전자빔을 바늘 끝보다 수백만 배 작은 지점에 조준할 수 있습니다.

### 높은 에너지 밀도

전자를 높은 속도(광속의 상당 부분)로 가속함으로써 상당한 운동 에너지를 전달합니다.

이 빔을 작은 영역에 집중시키면 에너지 밀도(단위 면적당 에너지양)가 엄청나게 커집니다. 이를 통해 빔은 알려진 모든 물질을 즉시 녹이거나 증발시킬 수 있습니다.

### 고해상도를 위한 짧은 파장

양자 역학에서 전자와 같은 모든 움직이는 입자는 해당 파장을 가집니다. 전자가 빨리 움직일수록 파장은 짧아집니다.

이처럼 매우 짧은 파장은 전자빔이 기존 광학 현미경의 회절 한계를 우회하여 개별 원자를 이미징할 수 있게 해줍니다.

제조 및 재료 가공의 주요 응용 분야

산업 환경에서 전자빔은 그 힘과 정밀도 때문에 중요한 역할을 합니다. 공기 분자와의 산란을 방지하기 위해 전체 공정은 진공 상태에서 이루어져야 합니다.

### 전자빔 용접 (EBW)

EBW는 고도로 집중된 빔을 사용하여 금속을 녹여 융합합니다. 주요 장점은 매우 좁고 깨끗하며 깊은 용접부를 만들면서도 열 영향부(HAZ)가 매우 작다는 것입니다.

이는 변형을 최소화하고 주변 재료의 강도를 유지하므로 항공 우주, 자동차 및 발전 부품에 필수적입니다.

### 적층 제조 (E-PBF)

전자빔 분말 베드 융합(E-PBF)에서 빔은 미세한 금속 분말 층을 선택적으로 녹여 복잡한 3차원 부품을 제작합니다.

이 기술은 티타늄 및 니켈 기반 초합금과 같은 고성능 재료로 만든 가볍고 강한 부품, 종종 의료용 임플란트 및 제트 엔진 부품을 만드는 데 탁월합니다.

### 경화 및 중합

강도가 낮은 넓은 전자빔은 화학 반응을 개시하는 데 사용될 수 있습니다. 고분자 가교 또는 잉크 및 코팅 경화에 널리 사용됩니다.

이 공정은 거의 즉각적이며 열이 거의 발생하지 않아 열에 민감한 재료나 고속 생산 라인 처리에 이상적입니다.

나노스케일의 창: 이미징 및 분석

전자의 파동적 특성은 빛의 한계를 넘어선 세계를 탐구하는 궁극적인 도구입니다.

### 주사 전자 현미경 (SEM)

SEM에서 빔은 시료 표면 위로 주사됩니다. 검출기는 표면에서 튕겨져 나온 2차 전자를 포착하여 시료의 표면 형태 및 구성에 대한 상세한 이미지를 생성합니다.

이는 파손 분석, 재료 과학 및 생물학에 사용되는 풍부하고 3D와 같은 표면 뷰를 제공합니다.

### 투과 전자 현미경 (TEM)

TEM은 고에너지 전자의 넓은 빔을 초박형 시료 통과시킵니다. 결과 이미지는 재료의 내부 구조, 결정 격자 및 개별 원자까지 보여줍니다.

이는 재료 과학, 바이러스학 및 나노 기술에서 원자 분해능 이미징을 위한 결정적인 도구입니다.

### 전자 리소그래피

현미경 기술에서 차용한 전자 리소그래피는 정밀하게 초점이 맞춰진 빔을 사용하여 레지스트라고 불리는 감광성 표면층에 패턴을 "쓰는" 기술입니다.

이 기술은 프로토타입 집적 회로 제조 및 연구용 나노스케일 장치 생성에 기본이 됩니다.

상충 관계 이해

전자빔은 강력하지만 만병통치약은 아닙니다. 그 응용에는 고려해야 할 상당한 제약과 과제가 따릅니다.

### 진공 요구 사항

거의 모든 전자빔 응용 분야에는 고진공 환경이 필요합니다. 이 진공을 생성하고 유지하는 것은 상당한 비용과 복잡성을 추가하며 가공물의 크기를 제한합니다.

### X-선 발생

고에너지 전자가 물질에 충돌하면 급격히 감속하여 X-선(제동 복사)을 생성합니다. 이는 광범위한 납 차폐와 엄격한 안전 프로토콜을 요구하는 심각한 안전 위험 요소이며 시설 비용을 증가시킵니다.

### 비용 및 복잡성

전자총에서 진공 펌프 및 고전압 전원 공급 장치에 이르기까지 전자빔 시스템은 복잡하고 값비싼 장비입니다. 숙련된 작업자와 전용 유지 보수가 필요합니다.

### 재료 손상 가능성

이미징 및 처리에 유용한 동일한 고에너지는 민감한 시료를 손상시킬 수도 있습니다. 생물학적 표본이나 특정 고분자의 경우, 관찰하려는 구조 자체를 파괴하지 않도록 전자 선량을 신중하게 관리해야 합니다.

목표에 맞는 올바른 선택

올바른 기술을 선택하는 것은 전적으로 특정 목표에 달려 있습니다. 전자빔은 다양한 요구 사항에 맞춰진 다양한 솔루션을 제공합니다.

• 고신뢰성 제조에 중점을 둔 경우: 반응성이 높거나 고온 금속의 경우 깊은 침투와 최소한의 재료 변형을 위해 전자빔 용접을 고려하십시오.
• 원자 규모 내부 이미징에 중점을 둔 경우: 투과 전자 현미경은 재료의 내부 결정 구조 또는 구성을 분해하는 결정적인 도구입니다.
• 표면 분석 및 형태에 중점을 둔 경우: 주사 전자 현미경은 탁월한 심도와 시료 표면 특징에 대한 상세한 이미지를 제공합니다.
• 산업 규모 멸균에 중점을 둔 경우: 전자빔 처리는 열에 민감한 의료 기기를 화학 잔류물 없이 멸균하는 빠르고 상온의 방법을 제공합니다.

이러한 핵심 원리와 상충 관계를 이해함으로써 기존 도구로는 불가능한 문제를 해결할 수 있는 전자빔 기술의 위치를 효과적으로 판단할 수 있습니다.

요약표:

응용 분야	주요 예시	주요 이점
제조 및 재료	용접(EBW), 적층 제조(E-PBF), 고분자 경화	높은 정밀도, 깊은 침투, 최소한의 열 변형
이미징 및 분석	주사 전자 현미경(SEM), 투과 전자 현미경(TEM)	원자 수준 해상도, 상세한 표면 및 내부 이미징
산업 공정	의료 기기 멸균, 고분자 가교	고속, 무화학, 상온 공정
연구 및 나노 기술	전자 리소그래피, 기초 과학	나노스케일 구조 생성 및 연구를 위한 탁월한 제어력

실험실에서 전자빔 기술의 힘을 활용할 준비가 되셨나요?

전자빔은 현대 과학 및 산업의 초석으로, 원자 이미징부터 고신뢰성 제조에 이르기까지 혁신을 가능하게 합니다. 새로운 재료를 개발하든, 파손 분석을 수행하든, 의료 기기를 멸균하든, 올바른 장비를 갖추는 것이 중요합니다.

KINTEK은 첨단 실험실 장비 및 소모품을 전문으로 하며, 전자빔과 같은 기술을 활용하는 데 필요한 도구를 제공합니다. 당사의 솔루션은 실험실이 정밀도, 효율성 및 획기적인 결과를 달성하도록 지원합니다.

귀하의 실험실이 성공할 수 있도록 지원하는 방법에 대해 오늘 문의하십시오. 귀하의 과제를 혁신으로 바꾸어 봅시다.

지금 바로 전문가에게 문의하세요!

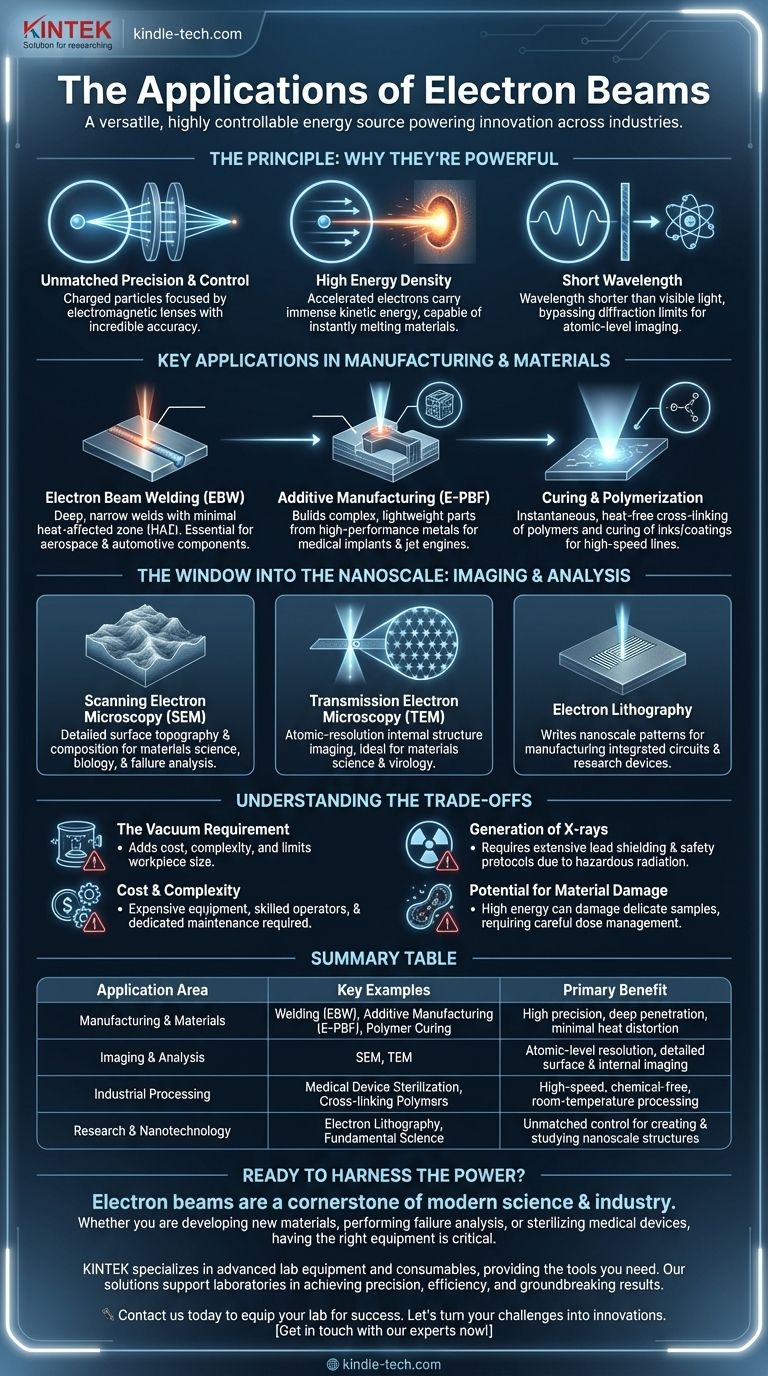

시각적 가이드
