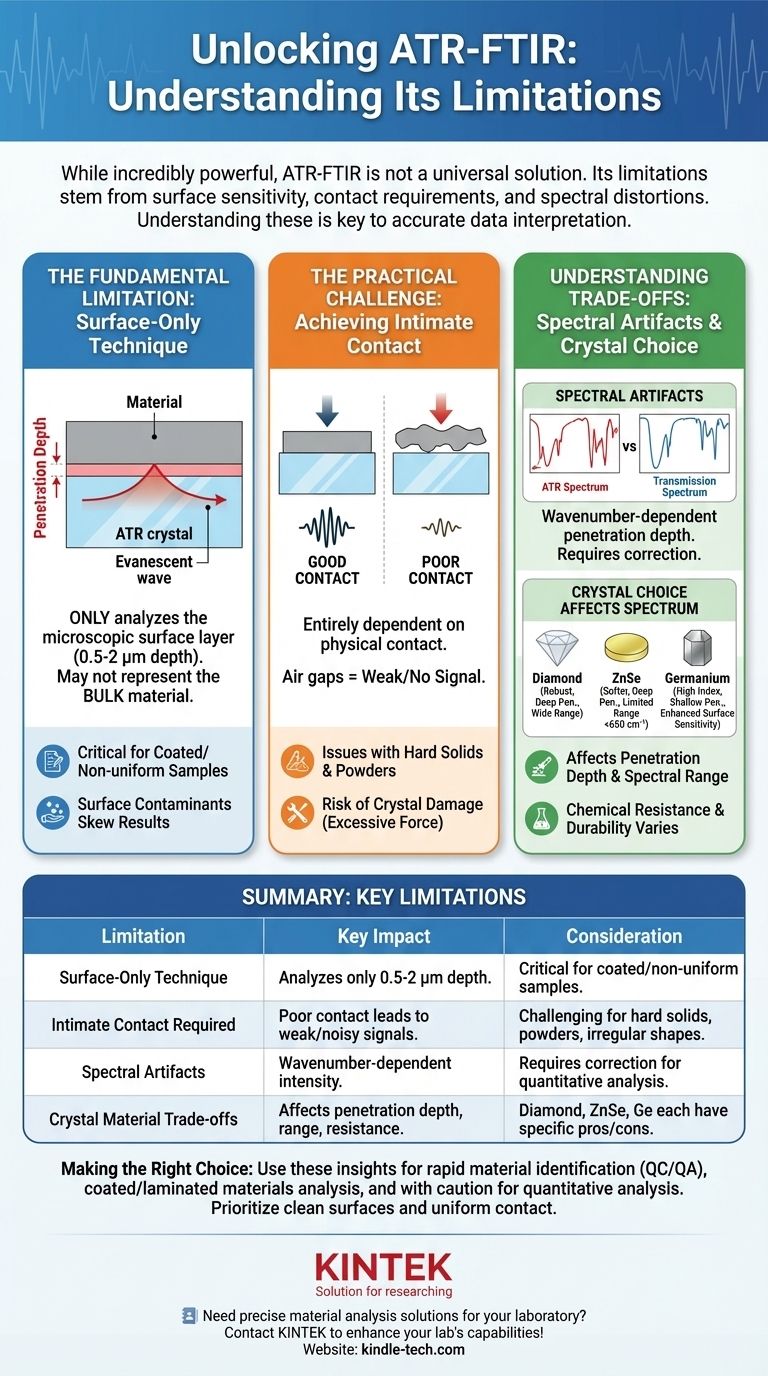

ATR FTIR의 한계점은 무엇인가요? 표면 분석 및 접촉 문제 이해하기

ATR-FTIR은 매우 강력하지만 만능 해결책은 아닙니다. 주요 한계점은 표면에 민감한 기술이라는 특성, 시료와 결정 간의 긴밀한 접촉이 절대적으로 필요하다는 점, 그리고 정량 분석을 복잡하게 만들 수 있는 잠재적인 스펙트럼 왜곡에서 비롯됩니다. 이러한 제약을 이해하는 것은 데이터를 생성하고 올바르게 해석하는 데 필수적입니다.

ATR-FTIR의 핵심 과제는 미세한 표면층만 분석하고 있다는 사실을 아는 것입니다. 결과가 벌크(대량) 물질을 나타내지 않을 수 있으며, 고품질 스펙트럼을 얻는 것은 분석 결정과의 물리적 접촉에 전적으로 달려 있습니다.

근본적인 한계: 표면 전용 기술

감쇠 전반사(ATR)는 "감쇠파(evanescent wave)"를 생성하여 측정 결정 밖으로 시료 속으로 매우 짧은 거리(침투 깊이)를 침투하여 작동합니다. 이것이 가장 큰 장점이자 가장 중요한 한계점입니다.

감쇠파 이해하기

이 파동의 침투 깊이는 일반적으로 0.5~2마이크로미터(µm)에 불과합니다. 참고로 사람 머리카락의 두께는 약 70µm입니다.

이는 시료 전체를 분석하는 것이 아님을 의미합니다. 결정과 직접 접촉하는 미세한 층에서만 화학 정보를 수집하는 것입니다.

표면 대 벌크(Bulk)가 중요할 때

이러한 표면 민감도는 완벽하게 균일하지 않은 모든 시료에 대해 중요한 요소입니다. 표면이 내부와 다른 경우 분석 결과가 왜곡되거나 오해를 불러일으킬 수 있습니다.

일반적인 예로는 코팅된 폴리머, 산화된 금속, 풍화된 플라스틱 또는 이형제(mold-release agent)나 지문 기름과 같은 표면 오염 물질이 있는 모든 물질이 있습니다. ATR 스펙트럼은 벌크 물질이 아닌 표면층을 우선적으로, 또는 심지어 배타적으로 보여줄 것입니다.

실질적인 과제: 긴밀한 접촉 달성

감쇠파는 공기를 통과할 수 없습니다. 따라서 양호한 스펙트럼을 얻는 것은 시료와 ATR 결정 사이에 단단하고 균일하며 긴밀한 접촉을 달성하는 데 전적으로 달려 있습니다.

"접촉이 왕이다(Contact is King)" 원칙

시료와 결정 사이에 공극이 있으면 IR 빔이 해당 영역에서 시료와 상호 작용하지 않아 약하거나 노이즈가 많거나 완전히 없는 신호가 발생합니다.

이것이 품질이 낮은 ATR-FTIR 스펙트럼의 가장 흔한 원인입니다.

까다로운 시료 형태의 문제점

이러한 요구 사항은 특정 유형의 시료에 어려움을 제기합니다.

단단하고 유연하지 않은 고체 또는 불규칙한 모양의 물체는 몇 군데 높은 지점에서만 결정과 접촉하여 매우 약한 신호를 초래할 수 있습니다. 마찬가지로, 거칠거나 푹신한 분말은 상당한 압력 없이 균일한 접촉을 이루도록 압착하기 어려울 수 있습니다.

결정 손상 위험

대부분의 ATR 액세서리는 양호한 접촉을 보장하기 위해 압력 클램프를 사용합니다. 그러나 특히 단단하거나 마모성이 있는 시료에 과도한 힘을 가하면 ATR 결정을 긁거나, 부수거나, 영구적으로 손상시킬 수 있습니다. 특히 다이아몬드와 같은 이러한 결정은 교체 비용이 매우 비쌉니다.

상충 관계 이해: 결정 및 스펙트럼 인공물

기기 구성과 기술 자체의 물리학은 결과를 올바르게 해석하기 위해 인지해야 하는 변수를 도입합니다.

결정 선택이 스펙트럼에 미치는 영향

ATR 결정 재료—가장 흔하게 다이아몬드, 셀렌화아연(ZnSe) 또는 게르마늄(Ge)—은 불활성이 아닙니다. 각각은 분석에 영향을 미치는 다른 특성을 가지고 있습니다.

• 침투 깊이: 결정의 굴절률은 침투 깊이를 변화시킵니다. 게르마늄(Ge)은 굴절률이 높아 가장 얕은 침투 깊이(~0.7 µm)를 제공하므로 흡수가 강한 시료(예: 카본 충전 고무) 또는 표면 민감도를 높이는 데 이상적입니다. 다이아몬드와 ZnSe는 더 깊은 침투(~2 µm)를 제공합니다.
• 스펙트럼 범위: 결정은 전체 IR 스펙트럼에서 투명하지 않습니다. 예를 들어, ZnSe는 약 650 cm⁻¹ 미만에서는 사용할 수 없어 스펙트럼의 해당 영역을 가립니다.
• 내구성과 화학적 내성: 다이아몬드는 믿을 수 없을 만큼 단단하고 화학적으로 불활성이므로 견고하고 다목적으로 사용할 수 있는 선택입니다. ZnSe는 훨씬 부드럽고 쉽게 긁히며 산과 강한 킬레이트제에 의해 손상됩니다.

파수(Wavenumber) 의존적 침투 깊이

ATR의 중요한 인공물은 침투 깊이가 일정하지 않고 빛의 파장에 따라 달라진다는 것입니다. 낮은 파수(더 긴 파장)에서 깊이가 더 깊어집니다.

이로 인해 스펙트럼의 낮은 파수 영역(예: 1000 cm⁻¹ 미만)의 밴드가 동일한 물질의 전통적인 투과 스펙트럼과 비교하여 ATR 스펙트럼에서 상대적으로 더 강하게 나타납니다. 소프트웨어로 보정할 수 있지만, 이러한 왜곡은 투과 라이브러리 스펙트럼에 익숙한 분석가를 혼란스럽게 할 수 있습니다.

정량 분석의 어려움

시료 접촉, 압력, 파수 의존적 침투 깊이의 가변성으로 인해 ATR-FTIR을 정밀한 정량 분석에 사용하는 것은 어렵습니다.

수행할 수는 있지만, 신뢰할 수 있는 정량적 데이터를 얻으려면 엄격한 보정 곡선과 매우 일관된 시료 준비가 필요합니다. 대부분의 응용 분야에서는 정성적 또는 반정량적 기술로 간주하는 것이 가장 좋습니다.

분석을 위한 올바른 선택하기

이러한 한계에 대한 이해를 바탕으로 실험 접근 방식과 해석을 안내하십시오.

• 빠른 물질 식별(QC/QA)이 주요 초점인 경우: ATR-FTIR은 속도와 사용 편의성으로 인해 이상적인 경우가 많지만, 표면 조성을 확인하고 있다는 점에 유의해야 합니다.
• 코팅되거나, 적층되거나, 잠재적으로 열화된 재료를 분석하는 경우: ATR-FTIR이 가장 바깥쪽 층을 우선적으로 볼 것임을 인지해야 하며, 벌크를 이해하기 위해서는 보완적인 기술이 필요할 수 있습니다.
• 정밀한 정량 측정이 필요한 경우: ATR-FTIR은 신뢰할 수 있는 정량적 데이터를 제공하기 위해 광범위한 보정과 압력 및 접촉 제어가 필요하므로 주의해서 진행하십시오.
• 약하거나 노이즈가 많은 스펙트럼이 나오는 경우: 첫 번째 문제 해결 단계는 항상 깨끗한 표면을 확인하고 시료와 ATR 결정 사이의 물리적 접촉을 개선하는 것이어야 합니다.

이러한 한계를 이해하는 것이 ATR-FTIR을 단순한 도구에서 정밀하고 강력한 분석 방법으로 전환하는 열쇠입니다.

요약표:

한계점	주요 영향	고려 사항
표면 전용 기술	0.5-2 µm 깊이만 분석; 벌크 물질을 나타내지 않을 수 있음.	코팅되거나, 산화되었거나, 균일하지 않은 시료에 중요함.
긴밀한 접촉 필요	접촉 불량은 약한/노이즈가 많은 신호로 이어짐; 결정 손상 위험.	단단한 고체, 분말 또는 불규칙한 모양에 어려움이 있음.
스펙트럼 인공물	파수 의존적 강도; 투과 스펙트럼과 다름.	정확한 정성/정량 분석을 위해 보정 필요.
결정 재료의 상충 관계	침투 깊이, 스펙트럼 범위 및 화학적 내성에 영향을 미침.	다이아몬드, ZnSe, 게르마늄은 각각 고유한 장점/한계가 있음.

실험실을 위한 정밀한 재료 분석 솔루션이 필요하신가요? KINTEK은 다양한 실험실 요구 사항을 충족하는 실험 장비 및 소모품을 전문으로 합니다. 저희 전문가들은 ATR-FTIR과 같은 분석 문제를 극복하는 데 적합한 도구를 선택하도록 도와드릴 수 있습니다. 귀하의 실험실 역량을 강화하고 특정 응용 분야에 대한 정확하고 신뢰할 수 있는 결과를 보장하는 방법에 대해 논의하려면 지금 문의하십시오!
