본질적으로 절삭 공구 인서트용 CVD 및 PVD 코팅의 차이점은 적용 공정과 그로 인한 특성에 있습니다. 화학 기상 증착(CVD)은 두껍고 내마모성이 뛰어난 코팅을 생성하는 고온 공정인 반면, 물리 기상 증착(PVD)은 더 얇고 매끄러우며 더 강한 코팅을 생성하는 저온 공정입니다.
선택은 어떤 코팅이 보편적으로 "더 나은지"에 대한 것이 아니라, 코팅의 특성을 가공 응용 분야의 특정 요구 사항에 맞추는 것입니다. CVD는 고열, 연마 환경에서 탁월하며, PVD는 더 섬세하거나 까다로운 재료에 필요한 인성과 날카로움을 제공합니다.
근본적인 차이점: 공정 온도
제조 방법은 CVD와 PVD의 주요 차이점이며, 최종 코팅의 다른 모든 특성을 결정합니다.
CVD (화학 기상 증착): 고온 공정
CVD는 일반적으로 약 1,000°C(1,832°F)의 매우 높은 온도에서 화학 반응을 포함합니다. 기체 화학 물질이 챔버에서 반응하여 공구 기판에 결합하여 코팅 층을 겹겹이 쌓습니다.
이 고온 공정은 코팅과 공구 사이에 매우 강력하고 상호 확산된 결합을 생성합니다. 그 결과 탁월한 접착력을 가진 두꺼운 코팅(일반적으로 5-20 미크론)이 생성됩니다.
PVD (물리 기상 증착): 저온 공정
PVD는 일반적으로 500°C(932°F) 미만의 훨씬 낮은 온도에서 수행되는 물리적 공정입니다. 진공 상태에서 고체 코팅 재료가 플라즈마로 기화된 다음 공구 표면에 물리적으로 증착됩니다.
이 방법은 원자를 이용한 시야 "스프레이 페인팅"과 더 유사합니다. 그 결과 공구에 화학적으로가 아니라 기계적으로 결합된 얇은 코팅(일반적으로 1-5 미크론)이 생성됩니다.
공정이 성능으로 이어지는 방식
온도와 두께의 차이는 코팅된 인서트가 절삭 시 어떻게 작동하는지에 직접적인 영향을 미칩니다.
CVD: 우수한 내마모성
CVD 코팅의 두껍고 단단한 특성은 강철 및 주철과 같은 재료의 고속 절삭 중에 발생하는 열과 마모에 대한 탁월한 보호 기능을 제공합니다. 강력한 열 장벽 역할을 합니다.
이로 인해 CVD 코팅 인서트는 거친 조건에서 원재료 제거 및 공구 수명이 핵심인 범용 가공 및 황삭 작업에 적합합니다.
PVD: 향상된 인성 및 날카로운 모서리
PVD 공정의 낮은 온도는 탄화물 기판의 핵심 인성을 변경하지 않기 때문에 중요합니다. 고온 CVD는 때때로 기본 탄화물을 더 부서지기 쉽게 만들 수 있습니다.
또한 PVD 코팅의 얇은 두께는 연마된 절삭 날의 원래 날카로움을 유지할 수 있게 합니다. 스테인리스강, 초합금 및 알루미늄과 같이 "끈적거리는" 재료를 가공할 때 날카로운 날은 마찰을 줄이고 구성인선(BUE)을 방지하는 데 매우 중요합니다.
공통 목표: 경도 및 윤활성
두 공정 모두 두 가지 주요 특성을 부여하여 공구 수명을 향상시킵니다. 상당한 미세 경도를 추가하여 마모에 저항하고 윤활성(낮은 마찰 계수)을 향상시켜 열을 줄이고 재료가 공구에 달라붙는 것을 방지합니다.
절충점 이해
코팅을 선택하려면 성능 요구 사항과 실용적 및 재정적 고려 사항의 균형을 맞춰야 합니다.
비용 및 배치 효율성
CVD는 일반적으로 더 비용 효율적인 공정입니다. 챔버에 공구를 밀집하게 채울 수 있으며, 공정의 기체 특성으로 인해 깊은 구멍이나 복잡한 내부 형상에서도 모든 표면이 균일하게 코팅됩니다.
PVD는 각 공구를 고정하기 위한 고정 장치가 필요하여 배치 밀도를 줄이는 더 복잡한 로딩 공정으로 인해 종종 더 비쌉니다.
기판 및 열 민감성
PVD의 저온 적용은 고속강(HSS)과 같은 열에 민감한 공구 재료나 최대 인성 유지가 우선인 초경합금 등급에 유일하게 실행 가능한 선택입니다.
코팅 무결성 및 마감
PVD 코팅은 CVD 코팅보다 더 매끄러운 표면 마감과 미세한 공극이 적은 경향이 있습니다. 이 매끄러운 마감은 윤활성과 칩 흐름을 더욱 향상시킵니다.
CVD 코팅의 두꺼운 특성은 절삭 날을 약간 둥글게 만들 수 있으며, 이는 정삭 또는 나사 가공과 같이 절대적으로 높은 정밀도와 날카로움이 필요한 응용 분야에는 해롭습니다.
목표에 맞는 올바른 선택
가공 응용 분야의 주요 과제에 따라 코팅을 선택하십시오.
- 강철 및 주철의 대량 황삭에 중점을 둔다면: CVD는 우수한 열 및 내마모성으로 인해 가장 신뢰할 수 있고 비용 효율적인 선택입니다.
- 끈적거리는 재료(스테인리스, 초합금) 가공에 중점을 둔다면: PVD는 날카롭고 매끄러운 날이 재료 축적을 방지하고 절삭력을 줄여주기 때문에 확실한 승자입니다.
- 단속 절삭 또는 공구 인성 유지에 중점을 둔다면: PVD는 저온 공정이 기판의 고유한 치핑 저항성을 보존하므로 더 안전한 옵션입니다.
- 정삭 패스 또는 고정밀 작업에 중점을 둔다면: PVD는 정밀한 공차와 우수한 표면 마감을 달성하는 데 필요한 날카로운 절삭 날을 유지합니다.
궁극적으로 코팅 뒤에 숨겨진 공정을 이해하면 단순히 코팅된 것이 아니라 작업에 최적화된 공구를 선택할 수 있습니다.
요약표:
| 코팅 유형 | 공정 온도 | 코팅 두께 | 주요 강점 | 가장 적합한 용도 |
|---|---|---|---|---|
| CVD (화학 기상 증착) | 높음 (~1000°C / 1832°F) | 두꺼움 (5-20 미크론) | 우수한 내마모성 및 내열성 | 강철/주철 황삭, 대량 가공 |
| PVD (물리 기상 증착) | 낮음 (<500°C / 932°F) | 얇음 (1-5 미크론) | 향상된 인성 및 날카로운 모서리 | 끈적거리는 재료 가공 (스테인리스, 알루미늄), 정삭, 단속 절삭 |
올바른 코팅으로 가공 성능 최적화
올바른 코팅을 선택하는 것은 공구 수명 최대화, 부품 품질 향상 및 생산성 향상에 매우 중요합니다. CVD와 PVD 사이의 선택은 결과에 상당한 영향을 미칠 수 있습니다.
KINTEK은 정밀 실험실 장비 및 소모품을 전문으로 합니다. 이는 고급 재료 테스트 및 분석을 지원하여 공구 코팅 및 공정에 대한 데이터 기반 결정을 내리는 데 도움을 줍니다.
저희 전문가들이 다음을 도와드립니다:
- 귀하의 특정 재료 및 가공 작업에 이상적인 코팅을 식별합니다.
- 귀하의 R&D 또는 품질 관리 실험실을 위한 고품질 공구 및 소모품을 공급합니다.
- 공정 효율성을 개선하고 비용을 절감합니다.
가공 능력을 향상시킬 준비가 되셨습니까? 지금 기술 팀에 문의하여 맞춤형 상담을 받으십시오!

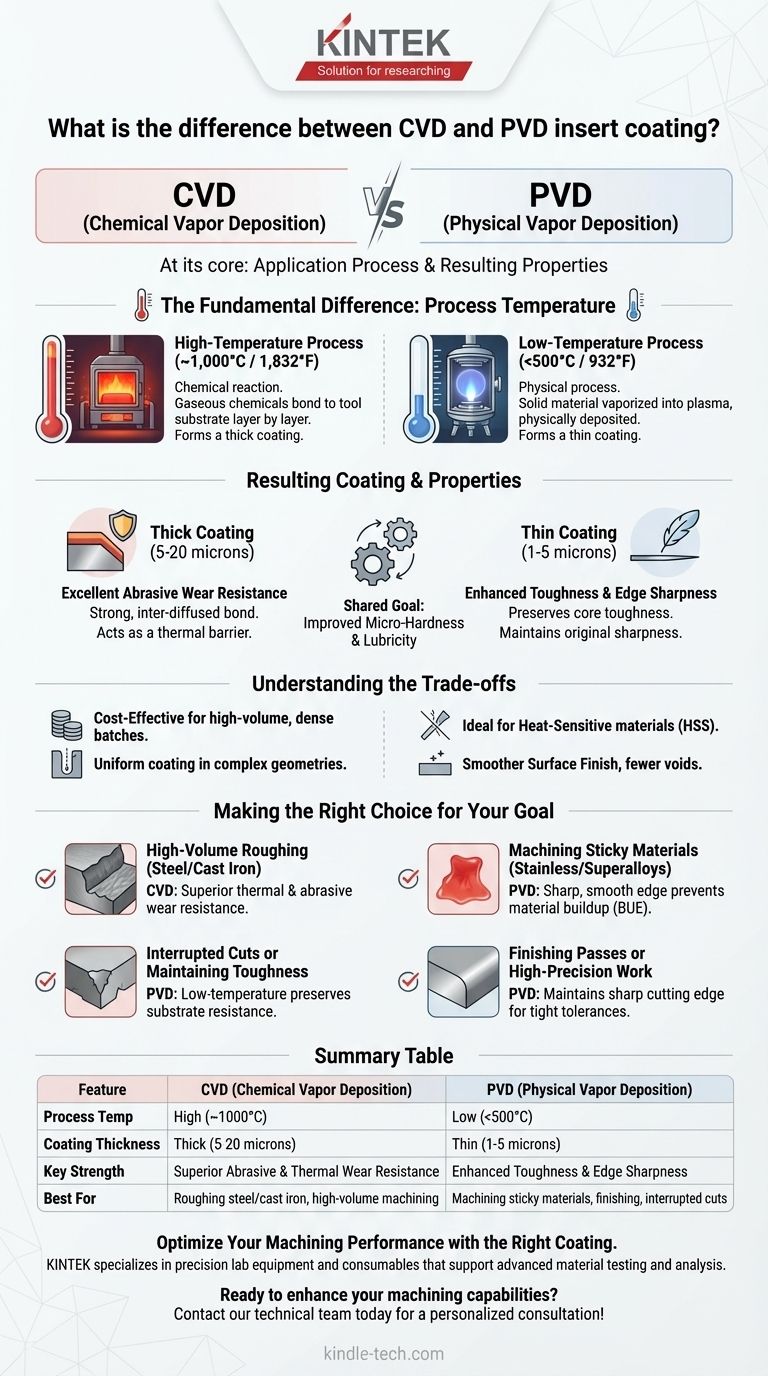

시각적 가이드
