IR 분광법의 맥락에서, 펠릿 기법은 분석을 위한 고체 시료를 준비하는 일반적인 방법입니다. 이 방법은 소량의 시료를 적외선 투과성 염, 가장 일반적으로 브롬화칼륨(KBr)과 함께 미세하게 분쇄한 다음, 혼합물을 고압으로 압축하여 작고 투명한 디스크를 형성하는 과정을 포함합니다.
고체 시료의 핵심 과제는 일반적으로 불투명하고 빛을 산란시켜 분석을 방해한다는 것입니다. KBr 펠릿 기법은 시료를 광학적으로 투명한 매트릭스 내에 분산시켜 적외선 빔이 통과하여 측정될 수 있도록 함으로써 이 문제를 극복합니다.
IR에서 고체 시료 준비가 중요한 이유
적외선 분광법은 IR 빛의 빔을 시료에 통과시켜 흡수되는 빛을 측정하는 방식으로 작동합니다. 이 기본적인 요구 사항은 고체 물질을 다룰 때 상당한 어려움을 야기합니다.
원료 고체의 문제점
대부분의 고체 시료, 특히 결정성 분말은 불투명합니다. 이들은 빛이 깨끗하게 통과하는 것을 허용하기보다는 모든 방향으로 빛을 산란시킵니다.
크리스티안센 효과(Christiansen effect)로 알려진 이 산란 효과는 결과 스펙트럼을 심하게 왜곡하여 잡음이 많고 종종 해석 불가능하게 만듭니다.
목표: 광학적 투명도 달성
IR에서 고체 샘플링 기술의 주요 목표는 빛 산란을 줄이거나 제거하는 것입니다.
펠릿 기법은 미세하게 분쇄된 시료 입자를 유사한 굴절률을 가진 매트릭스(KBr)에 삽입하여 빛이 통과할 수 있는 균일한 매질을 생성함으로써 이를 달성합니다.
KBr 펠릿 기법: 상세 분석
고품질 KBr 펠릿을 만드는 것은 수분 오염과 같은 일반적인 문제를 피하기 위해 세심한 주의가 필요한 정밀한 과정입니다.
1단계: 분쇄 및 혼합
첫 번째 단계는 매우 소량의 고체 시료(일반적으로 1-2mg)를 약 100-200mg의 매우 건조한 분광 등급 KBr 분말과 함께 철저히 분쇄하는 것입니다.
목표는 시료의 입자 크기를 IR 빛의 파장보다 작게 줄여 산란을 최소화하는 것입니다. 이는 일반적으로 마노 막자사발과 막자를 사용하여 수행됩니다.
2단계: KBr 매트릭스
브롬화칼륨(KBr)은 두 가지 주요 이유로 이 기술의 표준 선택입니다.
첫째, 대부분의 유용한 중적외선 범위(4000-400 cm⁻¹)에서 적외선 복사에 투명하여 스펙트럼에 자체 흡수 밴드를 기여하지 않습니다. 둘째, 압력 하에서 흐르는 부드러운 염으로, 고체 유리 같은 디스크를 형성할 수 있습니다.
3단계: 펠릿 압축
미세하게 분쇄된 KBr/시료 혼합물은 특수 펠릿 다이에 놓입니다.
그런 다음 다이는 유압 프레스를 사용하여 매우 높은 압력(수 톤)을 받습니다. 이 엄청난 압력으로 인해 KBr이 함께 융합되어 반투명하거나 투명한 디스크를 형성하고, 그 안에 시료 물질이 갇히게 됩니다.
일반적인 함정과 고려 사항
강력하지만 펠릿 기법은 완벽하지 않습니다. 스펙트럼의 품질은 펠릿의 품질에 크게 좌우됩니다.
함정: 수분 오염
KBr은 흡습성이 있어 대기 중의 수분을 쉽게 흡수합니다. 이것이 이 기술의 가장 흔한 문제입니다.
물은 IR 스펙트럼에서 매우 넓고 강한 흡수 밴드(약 3400 cm⁻¹ 및 1640 cm⁻¹)를 가지며, 이는 실제 시료의 중요한 특징을 쉽게 가릴 수 있습니다. 모든 장비와 KBr 분말은 꼼꼼하게 건조하게 유지해야 합니다.
함정: 불량한 분쇄
시료가 충분히 미세하게 분쇄되지 않거나 KBr과 균일하게 혼합되지 않으면 결과 펠릿이 흐려집니다.
이 흐림은 빛 산란의 징후이며, 이는 기울어진 베이스라인과 품질이 좋지 않고 잡음이 많은 스펙트럼으로 이어질 것입니다.
고려 사항: 시료 안정성
펠릿을 형성하는 데 사용되는 고압은 때때로 시료의 결정 구조(다형성)에 변화를 유도하여 IR 스펙트럼을 변경할 수 있습니다. 압력에 불안정한 물질에는 적합하지 않습니다.
목표에 맞는 올바른 선택
KBr 펠릿은 고품질 스펙트럼을 위한 황금 표준으로 간주되지만, 유일한 옵션은 아닙니다. 올바른 기술을 선택하는 것은 시료와 분석 목표에 따라 달라집니다.
- 고해상도, 라이브러리 품질 스펙트럼을 얻는 것이 주요 초점이라면: KBr 펠릿 기법이 최선의 선택입니다. 단, 시료가 안정적이고 습기에 민감하지 않아야 합니다.
- 빠른 정성 분석이 주요 초점이라면: 고체를 미네랄 오일(Nujol) 한 방울과 함께 분쇄하는 멀(mull) 기법이 종종 더 빠르고 습기 문제에 덜 취약합니다.
- 시료가 휘발성 용매에 용해될 수 있다면: 용액을 염판에 증발시키는 캐스트 필름(cast film) 기법이 훌륭하고 간단한 대안이 될 수 있습니다.
궁극적으로 KBr 펠릿 기법의 원리를 이해하면 더 높은 품질의 데이터를 생성하고 결과를 올바르게 해석할 수 있습니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 주요 용도 | IR 분광법을 위한 고체 시료 준비 |
| 주요 재료 | 브롬화칼륨(KBr) 매트릭스 |
| 시료 양 | 1-2mg 시료를 100-200mg KBr과 혼합 |
| 주요 장점 | 고해상도, 라이브러리 품질 스펙트럼 생성 |
| 주요 과제 | 흡습성 KBr은 수분 피크를 피하기 위해 꼼꼼한 건조가 필요 |
신뢰할 수 있는 시료 준비로 정밀하고 고품질의 IR 스펙트럼을 얻으세요. KINTEK은 KBr 펠릿 방법과 같은 기술에 필요한 실험실 장비 및 소모품을 전문으로 합니다. 내구성 있는 펠릿 다이와 유압 프레스부터 고순도 KBr 염까지, 저희는 귀하의 실험실 성공을 지원합니다. 전문가들이 귀하의 워크플로우를 최적화하도록 도와드리겠습니다. 지금 문의하여 귀하의 특정 응용 분야 요구 사항에 대해 논의하십시오!

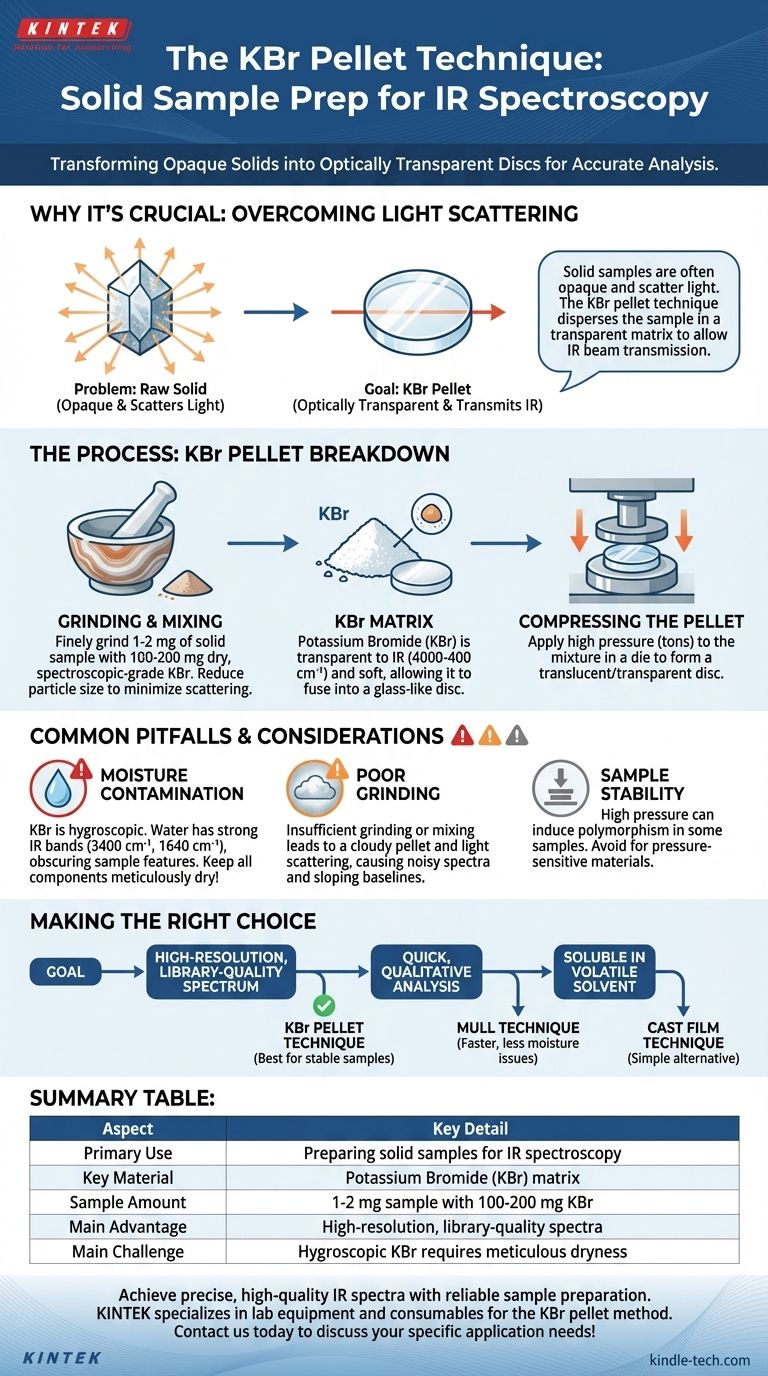

시각적 가이드
관련 제품
- 분할 전기 실험실 펠릿 프레스 40T / 65T / 100T / 150T / 200T
- kbr 펠릿프레스 2T
- 자동 실험실 XRF 및 KBR 펠렛 프레스 30T / 40T / 60T
- 버튼 배터리 프레스 2T
- 글러브 박스용 랩 프레스 기계
