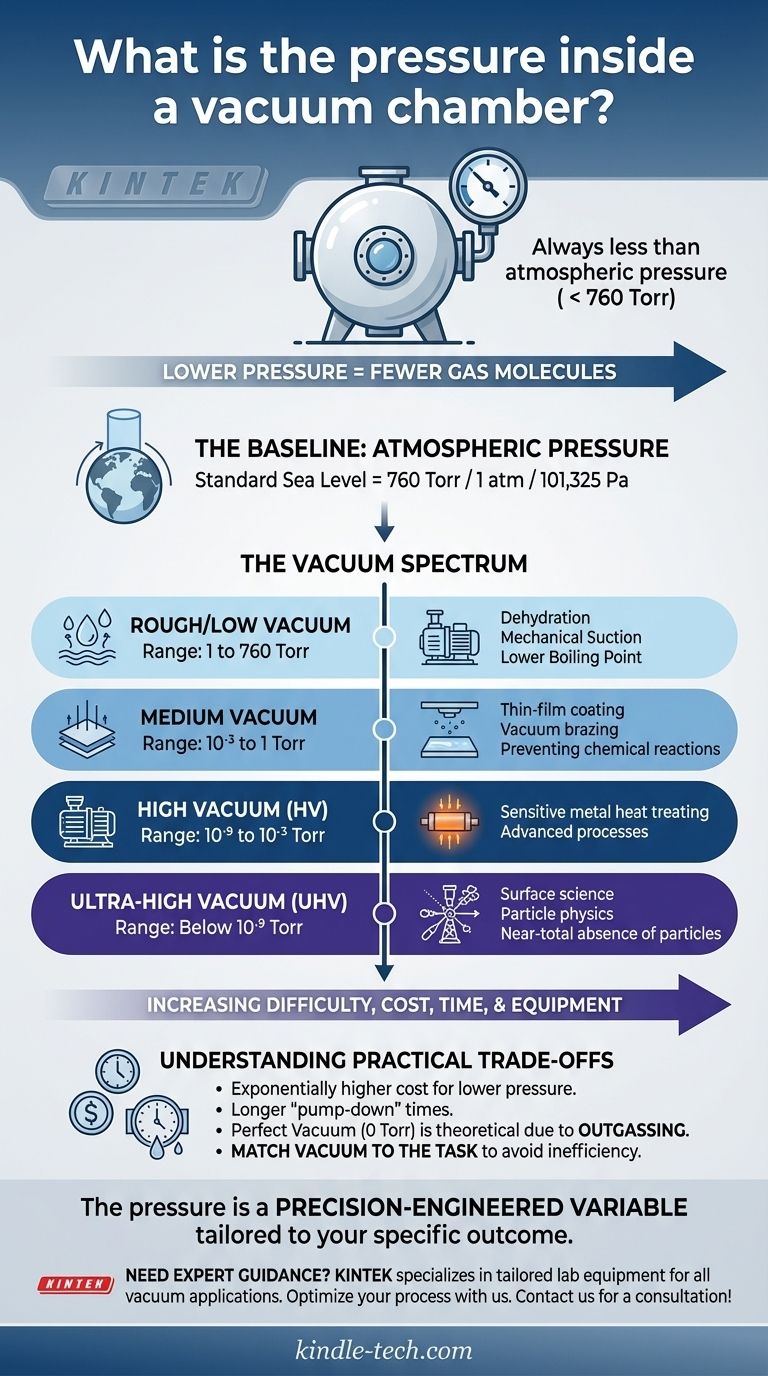

진공 챔버는 공기 및 기타 가스를 제거하여 진공을 생성하도록 설계되었기 때문에 진공 챔버 내부의 압력은 항상 대기압보다 낮습니다.특정 압력 범위는 챔버의 용도, 설계 및 운영 요구 사항에 따라 다릅니다.예를 들어, 화학 생산에서 진공 범위는 일반적으로 1~10 mbar이며, 진공로 시스템에서는 10^-5~10^-6 mbar 범위일 수 있습니다.최종 진공 수준은 재료 청결도, 가스 방출 및 누출률과 같은 요소의 영향을 받습니다.재료 선택과 구조적 무결성을 포함한 적절한 설계는 원하는 진공 수준을 유지하고 챔버의 성능을 보장하는 데 매우 중요합니다.
핵심 사항 설명:
-
진공 챔버 압력의 정의:
- 진공 챔버는 대기압(760mmHg 또는 101325Pa)보다 낮은 압력을 생성하도록 설계되었습니다.챔버 내부의 정확한 압력은 애플리케이션과 진공 시스템의 기능에 따라 달라집니다.
-
다양한 애플리케이션을 위한 압력 범위:
- 화학 생산:진공 범위는 일반적으로 1~10mbar입니다.
- 진공로 시스템:압력은 시스템의 설계 및 운영 요구 사항에 따라 10^-5에서 10^-6 mbar까지 다양합니다.
- 일반 진공 챔버:압력은 보통 101~104 Pa 범위에서 유지되며, 104 Pa가 기본 압력입니다.
-
진공 레벨에 영향을 미치는 요인:
- 재료 청결도:챔버 표면의 오염 물질은 가스를 방출하여 진공 수준에 영향을 줄 수 있습니다.
- 가스 방출:샘플이나 구성 요소와 같이 챔버에 유입된 물질은 시간이 지남에 따라 가스를 방출할 수 있습니다.
- 누출률:씰의 무결성과 챔버의 구조는 원하는 진공을 유지하는 데 중요한 역할을 합니다.
- 주변 조건:습도와 온도는 특히 정밀한 제어가 필요한 시스템에서 진공 레벨에 영향을 미칠 수 있습니다.
-
진공 챔버의 설계 고려 사항:
- 재료 선택:챔버는 급격한 압력 변화를 견디고 구조적 무결성을 유지할 수 있는 재질로 만들어져야 합니다.
- 모양과 구조:챔버의 모양(예: 원통형, 구형 또는 직사각형)과 구조적 구성 요소는 안정성과 복원력을 보장해야 합니다.
- 플랜지 및 씰:누출을 방지하고 진공 수준을 유지하려면 고정밀 가공과 적절한 밀봉이 필수적입니다.
- 진공 펌프:황삭 펌프와 메인 펌프는 모두 원하는 진공을 달성하고 유지하는 데 사용됩니다.
-
진공 수준 유지의 중요성:
- 올바른 진공 수준을 유지하는 것은 챔버의 성능과 챔버가 지원하는 공정에 매우 중요합니다.예를 들어, 화학 생산에서 진공 레벨은 용매의 증발 속도에 영향을 미치고, 진공로에서는 열처리 공정의 품질에 영향을 미칩니다.
-
진공 측정 및 제어:
- 최신 진공 시스템에는 진공의 깊이를 조절하는 센서와 제어 장치가 장착되어 있습니다.이를 통해 특정 용도에 필요한 범위 내에서 압력을 유지할 수 있습니다.
요약하면, 진공 챔버 내부의 압력은 항상 대기압보다 낮으며, 구체적인 범위는 애플리케이션과 설계에 따라 다릅니다.원하는 진공 수준을 달성하고 유지하려면 적절한 설계, 재료 선택 및 유지 관리가 중요합니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 압력 정의 | 대기압 이하(760mmHg 또는 101325Pa). |
| 압력 범위 |
- 화학 물질 생산:1-10 mbar
- 진공로: 10^-5 ~ 10^-6 mbar |
| 진공에 영향을 미치는 요인 | 재료 청결도, 가스 배출, 누출률, 주변 조건. |
| 설계 고려 사항 | 재료 선택, 모양, 플랜지, 씰 및 진공 펌프. |
| 진공의 중요성 | 챔버 성능과 공정 효율성에 매우 중요합니다. |
