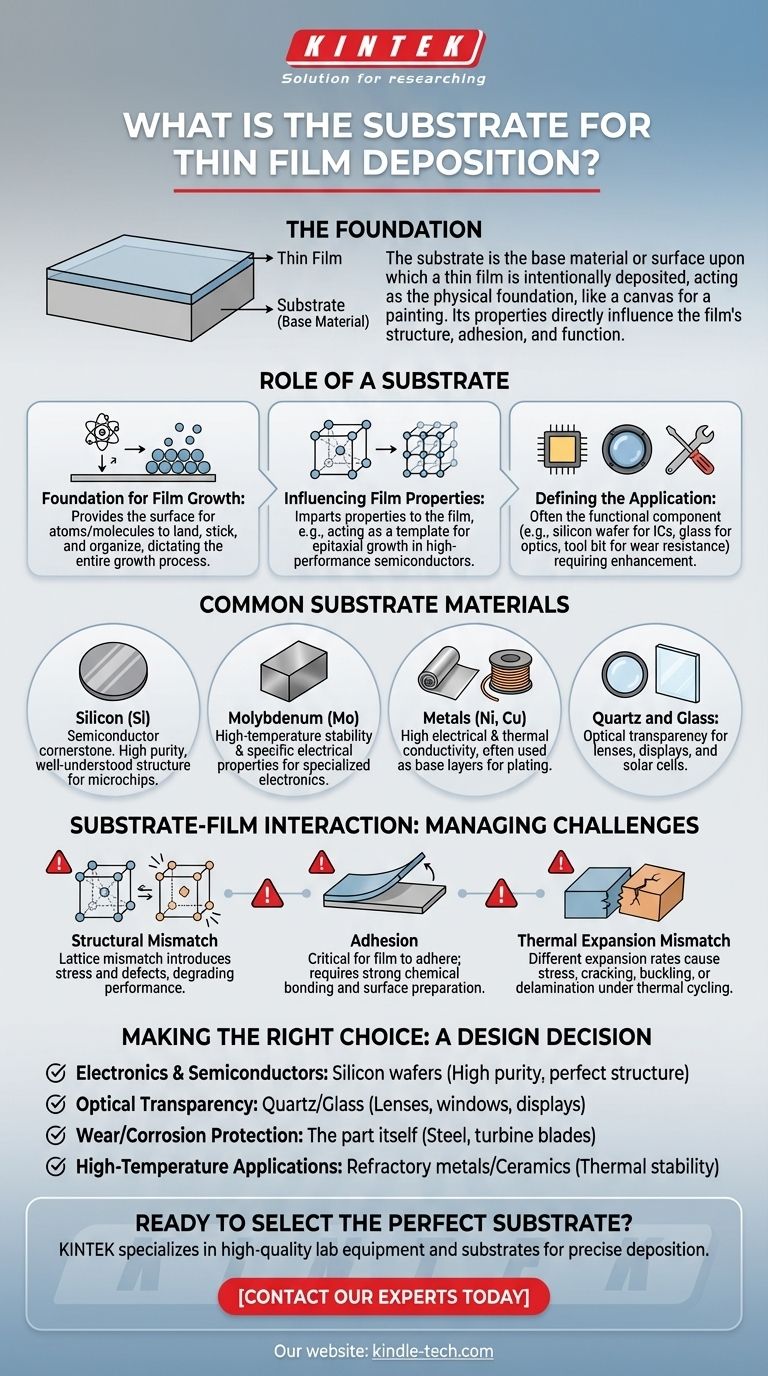

박막 증착에서 기판은 박막이 의도적으로 증착되는 기반 재료 또는 표면입니다. 이는 그림을 위한 캔버스와 마찬가지로 필름의 물리적 토대 역할을 합니다. 기판의 선택은 결정적인데, 그 특성이 최종 코팅된 제품의 구조, 접착력 및 궁극적인 기능에 직접적인 영향을 미치기 때문입니다.
기판은 수동적인 지지체 이상의 역할을 합니다. 이는 증착 공정에서 능동적인 구성 요소입니다. 결정 구조부터 열팽창에 이르기까지 기판의 화학적 및 물리적 특성은 박막 자체의 품질과 성능에 기초가 됩니다.
기판의 역할은 무엇인가?
기판의 기능을 이해하는 것은 전체 증착 공정을 이해하는 열쇠입니다. 이는 단순히 코팅할 표면이 되는 것 외에도 몇 가지 중요한 목적을 수행합니다.
필름 성장의 기반
기판은 증착 소스(예: PVD의 증기 또는 CVD의 화학적 전구체)의 원자나 분자가 안착하고, 달라붙고, 배열되는 물리적 표면을 제공합니다. 증착 물질과 기판 표면 간의 초기 상호작용은 이후의 전체 성장 과정을 결정합니다.
필름 특성에 미치는 영향
기판의 특성은 필름에 전달됩니다. 예를 들어, 기판의 결정 구조는 템플릿 역할을 하여 성장하는 필름의 결정 방향에 영향을 줄 수 있습니다. 이는 에피택셜 성장(epitaxial growth)이라고 불리며 고성능 반도체 제조에 매우 중요합니다.
응용 분야 정의
많은 경우, 기판은 개선이 필요한 기능적 구성 요소입니다. 박막은 단순히 그것을 개선하기 위한 수단일 뿐입니다. 실리콘 웨이퍼는 집적 회로를 구축하기 위한 기판이며, 유리창은 반사 방지 코팅을 위한 기판이고, 금속 공구 비트는 내마모성 코팅을 위한 기판입니다.
일반적인 기판 재료
기판의 선택은 최종 사용 응용 분야에 따라 전적으로 결정됩니다. 수많은 재료가 사용될 수 있지만, 몇 가지는 주요 산업에서 특히 일반적입니다.
실리콘 (Si)
실리콘은 반도체 산업의 초석입니다. 기판으로서 높은 순도, 잘 알려진 결정 구조 및 확립된 제조 공정 덕분에 마이크로칩 및 기타 전자 부품을 만드는 데 있어 기본 선택 사항입니다.
몰리브덴 (Mo)
몰리브덴은 고온에서의 안정성 또는 특정 전자적 특성이 요구되는 응용 분야에 자주 사용됩니다. 그 구조적 특성은 필름 성장에 알려진 요소이므로 연구 및 특수 전자 장치에 대해 잘 특성화된 기판입니다.
금속 (Ni, Cu)
니켈 및 구리와 같은 금속은 최종 제품에 높은 전기 전도성 또는 열전도성이 요구될 때 일반적인 기판입니다. 또한 후속 도금 공정(예: 전기 도금)을 위한 기본 층으로 자주 사용됩니다.
석영 및 유리
광학적 투명성이 주요 요구 사항일 때 석영과 유리가 이상적인 기판입니다. 코팅된 렌즈 및 광학 필터부터 디스플레이 및 태양 전지의 투명 전극에 이르기까지 모든 곳에 사용됩니다.
상충 관계 이해: 기판-필름 상호작용
박막 코팅의 성공은 필름과 기판 간의 호환성에 전적으로 달려 있습니다. 관리해야 할 몇 가지 주요 과제가 있습니다.
구조적 불일치
중요한 문제는 기판의 결정 격자와 필름의 결정 격자 간의 구조적 불일치입니다. 참고 자료에 따르면 몰리브덴의 경우 약 13%, 실리콘의 경우 특정 필름에 대해 약 20%의 불일치가 언급됩니다. 이러한 불일치는 필름에 응력과 결함을 유발하여 전기적, 광학적 또는 기계적 성능을 저하시킬 수 있습니다.
접착력
박막은 기판에 제대로 접착되지 않으면 쓸모가 없습니다. 접착력은 두 재료 간의 화학적 결합 및 물리적 힘에 따라 달라집니다. 필름이 벗겨지거나 떨어지는 것을 방지하기 위해 기판 표면을 정밀하게 세척하거나 처리해야 하는 경우가 많습니다.
열팽창 불일치
기판과 박막이 온도 변화에 따라 다른 속도로 팽창하고 수축하면 엄청난 응력이 축적될 수 있습니다. 이러한 불일치는 특히 열 순환을 겪는 응용 분야에서 필름이 균열되거나 휘거나 박리되도록 만들 수 있습니다.
목표에 맞는 올바른 선택
기판을 선택하는 것은 의도된 결과에 기반한 중요한 설계 결정입니다.
- 전자 장치 및 반도체가 주요 초점이라면: 실리콘 웨이퍼는 높은 순도와 완벽한 결정 구조 덕분에 업계 표준입니다.
- 광학적 투명성이 주요 초점이라면: 렌즈, 창문 및 디스플레이와 같은 응용 분야에는 석영 또는 특수 유리가 필요합니다.
- 내마모성 또는 부식 방지가 주요 초점이라면: 기판은 종종 그 자체로 강철 도구, 터빈 블레이드 또는 의료용 임플란트와 같이 대량의 기계적 특성 때문에 선택되는 부품입니다.
- 고온 응용 분야가 주요 초점이라면: 몰리브덴과 같은 내화성 금속 또는 세라믹 기판은 극심한 열 응력 하에서 안정성을 유지하는 능력 때문에 선택됩니다.
궁극적으로 기판은 나중에 고려되는 사항이 아니라 최종 제품의 기능과 신뢰성을 정의하는 근본적인 요소입니다.
요약표:
| 일반적인 기판 재료 | 주요 응용 분야/사용 사례 |
|---|---|
| 실리콘 (Si) | 반도체 및 마이크로일렉트로닉스 |
| 몰리브덴 (Mo) | 고온 및 특수 전자 장치 |
| 금속 (Ni, Cu) | 높은 전도성 및 도금 기반 층 |
| 석영 및 유리 | 광학적 투명성(렌즈, 디스플레이, 태양 전지) |
