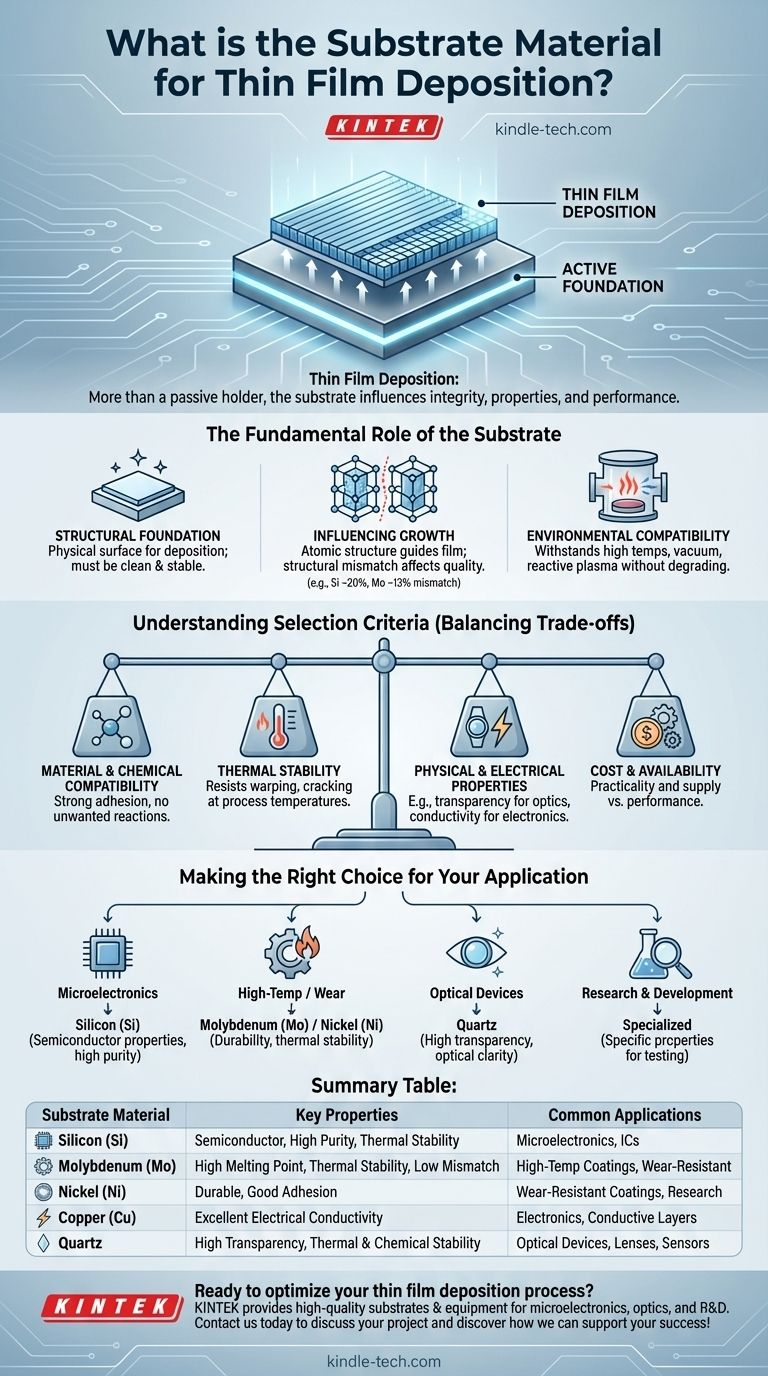

박막 증착에서 기판은 새로운 재료 층이 성장하거나 증착되는 기초 재료 또는 표면입니다. 많은 재료가 이 목적으로 사용될 수 있지만, 고급 응용 분야에서 가장 일반적인 선택은 실리콘(Si), 몰리브덴(Mo), 니켈(Ni), 구리(Cu) 및 석영이며, 각각 고유한 특성 때문에 선택됩니다. 기판의 선택은 필름 재료 자체의 선택만큼이나 중요합니다.
기판은 단순한 수동 홀더 이상입니다. 이는 증착 시스템의 능동적인 구성 요소로서 필름의 구조적 무결성, 특성 및 의도된 응용 분야에서의 최종 성능에 직접적인 영향을 미칩니다.
기판의 근본적인 역할
기판의 기능을 이해하는 것은 단순히 기본 표면으로 보는 것을 넘어섭니다. 이는 최종 엔지니어링 제품의 필수적인 부분이며, 증착 중 및 후에 가능한 것을 결정합니다.
구조적 기반 제공
기판은 증착 공정(화학적이든 물리적이든)이 일어나는 물리적 표면을 제공합니다. 필름의 템플릿 역할을 하려면 깨끗하고 안정적이며 종종 정밀하게 설계되어야 합니다.
필름 성장 및 구조에 미치는 영향
기판 표면의 원자 배열은 박막의 성장을 안내할 수 있습니다. 핵심 요소는 구조적 불일치로, 이는 기판과 필름 재료 간의 결정 격자 간격의 차이입니다.
예를 들어, 실리콘은 특정 필름 재료와 약 20%의 구조적 불일치를 가지는 반면, 몰리브덴은 약 13%의 불일치를 가집니다. 이러한 차이는 응력을 유발하고 결함을 일으켜 필름 품질에 영향을 줄 수 있습니다.
증착 환경과의 호환성
화학 기상 증착(CVD) 및 물리 기상 증착(PVD)과 같은 증착 공정은 종종 극한의 조건을 수반합니다. 기판은 열화 없이 고온, 진공 환경 및 잠재적으로 반응성 플라즈마를 견딜 수 있어야 합니다.
선택 기준 이해하기
올바른 기판을 선택하는 것은 상충 관계의 균형을 맞추는 과정입니다. 모든 상황에 완벽한 단일 재료는 없으며, 선택은 여러 상호 작용하는 요소를 신중하게 분석하는 데 달려 있습니다.
재료 및 화학적 호환성
박막은 기판에 강하게 접착되어야 합니다. 이를 위해서는 계면을 손상시킬 수 있는 원치 않는 반응 없이 필름 재료가 기판 표면에 결합하도록 보장하는 화학적 호환성이 필요합니다.
열 안정성
많은 증착 기술은 저항 가열기 또는 적외선 램프에서 열 에너지를 사용하여 반응을 유도합니다. 기판은 변형, 균열 또는 박리를 방지하기 위해 공정 온도에 적합한 녹는점과 열팽창 계수를 가져야 합니다.
물리적 및 전기적 특성
기판 자체의 특성은 최종 장치의 기능에 매우 중요합니다. 광학 응용 분야의 경우 석영과 같은 투명한 기판이 필요합니다. 전자 분야의 경우 실리콘 웨이퍼의 뛰어난 순도와 반도체 특성이 필수적입니다.
비용 및 가용성
실질적인 고려 사항은 항상 요소입니다. 실리콘과 같은 재료는 반도체 산업에서의 지배력 덕분에 고순도로 널리 이용 가능하여 많은 응용 분야에서 비용 효율적인 선택이 됩니다. 더 이국적인 기판은 우수한 성능을 제공할 수 있지만 비용이 훨씬 더 많이 듭니다.
응용 분야에 맞는 올바른 선택하기
최적의 기판은 프로젝트의 주요 목표에 의해 결정됩니다. 증착하는 재료만큼이나 그 위에 증착하는 재료도 중요합니다.
- 미세 전자공학에 중점을 둔 경우: 실리콘(Si)은 잘 알려진 반도체 특성, 고순도 및 확립된 제조 생태계로 인해 기본 선택입니다.
- 고온 또는 내마모성 코팅에 중점을 둔 경우: 내구성과 열 안정성을 위해 몰리브덴(Mo) 또는 니켈(Ni)과 같은 금속 기판이 선택될 수 있습니다.
- 광학 장치에 중점을 둔 경우: 석영 또는 특수 유리와 같이 우수한 광학적 선명도를 가진 투명한 재료가 필요한 기반입니다.
- 연구 개발에 중점을 둔 경우: 선택은 필름에 유도하려는 특정 특성에 따라 결정되며, 종종 재료 상호 작용을 테스트하기 위해 덜 일반적인 기판으로 이어집니다.
궁극적으로 올바른 기판을 선택하는 것은 최종 제품의 성능을 엔지니어링하는 첫 번째 단계입니다.
요약표:
| 기판 재료 | 주요 특성 | 일반적인 응용 분야 |
|---|---|---|
| 실리콘 (Si) | 반도체 특성, 고순도, 열 안정성 | 미세 전자공학, 집적 회로 |
| 몰리브덴 (Mo) | 높은 녹는점, 열 안정성, 낮은 구조적 불일치 | 고온 코팅, 내마모성 층 |
| 니켈 (Ni) | 내구성, 많은 필름에 대한 우수한 접착력 | 내마모성 코팅, 연구 |
| 구리 (Cu) | 우수한 전기 전도성 | 전자 제품, 전도성 층 |
| 석영 | 높은 투명도, 열 및 화학적 안정성 | 광학 장치, 렌즈, 센서 |
