기계식 프레스 기계는 무엇에 사용됩니까? 고속, 반복 가능한 금속 스탬핑용

본질적으로, 기계식 프레스는 모터 구동 플라이휠을 사용하여 에너지를 저장하고, 이 에너지를 램 또는 슬라이드로 빠르게 전달하여 재료를 절단, 성형, 펀칭 또는 모양을 만드는 기계입니다. 주요 기능은 엄청난 힘으로 고속, 반복 가능한 금속 가공 작업을 수행하는 것이며, 이는 대량 생산의 초석이 됩니다.

기계식 프레스의 결정적인 특징은 단순히 힘이 아니라 속도와 일관성입니다. 동일한 작업이 수천 또는 수백만 번 정확한 정밀도로 반복되는 대량 생산에 탁월합니다.

기계식 프레스 작동 방식: 운동학적 체인

기계식 프레스의 사용법을 이해하려면 먼저 작동 원리를 이해해야 합니다. 모터의 회전 에너지를 강력한 선형 스탬핑 동작으로 변환하도록 설계된 시스템입니다.

모터 및 플라이휠: 운동 에너지 저장

이 과정은 크고 무거운 플라이휠을 회전시키는 전기 모터로 시작됩니다. 플라이휠은 기계식 배터리처럼 작용하여 엄청난 양의 운동 에너지를 축적하고 저장합니다.

이러한 지속적인 에너지 저장은 프레스가 엄청나게 큰 모터 없이도 강력한 타격을 가할 수 있도록 합니다.

클러치 및 브레이크: 동력 제어

작업자가 사이클을 시작하면 클러치가 작동합니다. 이는 회전하는 플라이휠을 프레스의 구동계에 즉시 연결합니다.

해당하는 브레이크 시스템은 스트로크 상단에서 구동계를 분리하여 안전과 프레스 사이클 시점에 대한 정밀한 제어를 보장합니다.

크랭크축 및 램: 회전을 선형 힘으로 변환

플라이휠의 에너지는 크랭크축 또는 편심 기어 시스템으로 전달됩니다. 자동차 엔진과 마찬가지로 이 메커니즘은 회전 운동을 왕복(상하) 선형 운동으로 변환합니다.

이 선형 운동은 상단 다이가 부착되는 거대한 구성 요소인 램(슬라이드라고도 함)을 구동합니다. 재료에 작업을 수행하는 것은 램의 강력한 하향 스트로크입니다.

결정적인 스트로크: 사전 설정 및 반복 가능

기계식 프레스의 주요 특징은 고정된 스트로크 길이입니다. 램이 상단에서 하단으로 이동하는 거리는 크랭크축의 기계적 설계에 의해 결정됩니다.

이 고정된 스트로크는 모든 사이클이 이전 사이클과 동일하도록 보장하여 탁월한 반복성과 일관성을 제공하며, 이는 균일한 부품을 생산하는 데 중요합니다.

핵심 응용 분야: 기계식 프레스가 탁월한 분야

기계식 프레스의 속도와 정밀도는 특정 대량 제조 작업에 이상적인 선택입니다.

고속 스탬핑 및 블랭킹

이것이 가장 일반적인 응용 분야입니다. 기계식 프레스는 연속적인 판금 코일에서 평평한 모양을 빠르게 "블랭크"하거나 절단할 수 있습니다. 와셔에서 자동차 프레임 구성 요소에 이르기까지 모든 것을 만드는 데 사용되는 매우 정밀한 산업용 쿠키 커터라고 생각하십시오.

코이닝 및 엠보싱

이러한 공정은 극심한 압력으로 금속을 압착하여 동전의 얼굴이나 금속 부품의 로고와 같은 미세한 세부 사항을 만드는 것을 포함합니다. 기계식 프레스가 스트로크 하단에서 날카롭고 높은 톤의 타격을 가할 수 있는 능력은 이에 완벽합니다.

얕은 드로잉

드로잉은 평평한 금속을 캔이나 주방 싱크대와 같은 3차원 형태로 성형하는 공정입니다. 기계식 프레스는 깊이가 극심하지 않은 "얕은" 드로잉에 탁월하며, 작업을 빠르게 수행할 수 있습니다.

피어싱 및 펀칭

블랭킹과 유사하게 이러한 작업은 공작물에 구멍을 뚫는 것을 포함합니다. 기계식 프레스는 분당 수백 번의 피어싱 스트로크를 수행할 수 있어 수많은 구멍이 필요한 전기 인클로저 또는 섀시 구성 요소와 같은 부품을 만드는 데 필수적입니다.

장단점 이해: 기계식 대 유압식

모든 작업에 완벽한 기계는 없습니다. 기계식 프레스를 사용할지 여부는 종종 주요 대안인 유압 프레스에 대한 장점에 따라 결정됩니다.

장점: 속도 및 효율성

반복적인 작업의 경우 기계식 프레스의 속도를 능가하는 것은 없습니다. 플라이휠 기반 시스템은 빠르고 연속적인 스트로크를 전달하는 데 매우 효율적이므로 유압 프레스보다 분당 부품 생산량이 훨씬 높습니다.

장점: 정밀도 및 반복성

스트로크 길이가 기계적으로 고정되어 있기 때문에 기계식 프레스는 부품마다 뛰어난 치수 일관성을 제공합니다. 이는 전자 제품 및 자동차 제조와 같이 엄격한 공차를 요구하는 산업에 매우 중요합니다.

제한: 유연하지 않은 스트로크 길이

고정된 스트로크는 또한 제한 사항입니다. 스트로크 길이를 쉽게 변경하거나 램이 스트로크 하단에서 정지하도록 할 수 없습니다. 가변 압력 또는 긴 프레스 시간을 요구하는 작업에는 적합하지 않습니다.

제한: 하단에서의 톤수

기계식 프레스는 스트로크의 가장 하단에서만 최대 정격 톤수를 전달합니다. 더 긴 거리에 걸쳐 전체 힘을 적용해야 하는 작업(예: 딥 드로잉)의 경우, 스트로크 전체에 걸쳐 전체 톤수를 제공하는 유압 프레스가 더 나은 선택입니다.

작업에 적합한 선택

궁극적으로 올바른 기계를 선택하는 것은 전적으로 작업 요구 사항에 따라 달라집니다.

• 단순 스탬핑 또는 얕은 성형 부품의 대량 생산이 주요 초점인 경우: 기계식 프레스는 속도와 효율성 때문에 거의 항상 우월한 선택입니다.
• 지속적인 압력이 필요한 딥 드로잉 또는 복잡한 형상 성형이 주요 초점인 경우: 유압 프레스는 전체 스트로크에 걸쳐 전체 톤수를 제공하므로 더 나은 도구입니다.
• 다용도성 및 스트로크 길이와 압력 제어가 주요 초점인 경우: 유압 프레스는 R&D, 프로토타이핑 또는 소량, 고변동 작업에 훨씬 더 많은 유연성을 제공합니다.

기계의 기본 특성을 응용 분야의 요구 사항과 일치시키는 것이 효율적이고 성공적인 제조의 핵심입니다.

요약표:

응용 분야	주요 기능	이상적인 용도
스탬핑 및 블랭킹	판금에서 평평한 모양 절단	부품 대량 생산 (예: 와셔, 자동차 부품)
코이닝 및 엠보싱	극심한 압력으로 미세한 세부 사항 생성	로고 또는 동전 얼굴과 같은 정밀 작업
얕은 드로잉	평평한 금속에서 3D 모양 성형	빠르고 얕은 드로잉 (예: 캔, 싱크대)
피어싱 및 펀칭	공작물에 구멍 생성	빠르고 반복적인 구멍 뚫기 (예: 전기 인클로저)

생산 라인의 효율성을 높일 준비가 되셨습니까? KINTEK은 정밀도와 내구성을 위해 설계된 기계식 프레스를 포함하여 고성능 실험실 장비 및 산업 기계를 전문으로 합니다. 자동차, 전자 제품 또는 일반 제조 분야에 관계없이 당사의 솔루션은 일관된 대량 생산을 보장합니다. 지금 문의하십시오 금속 가공 요구 사항에 완벽한 프레스를 찾으십시오!

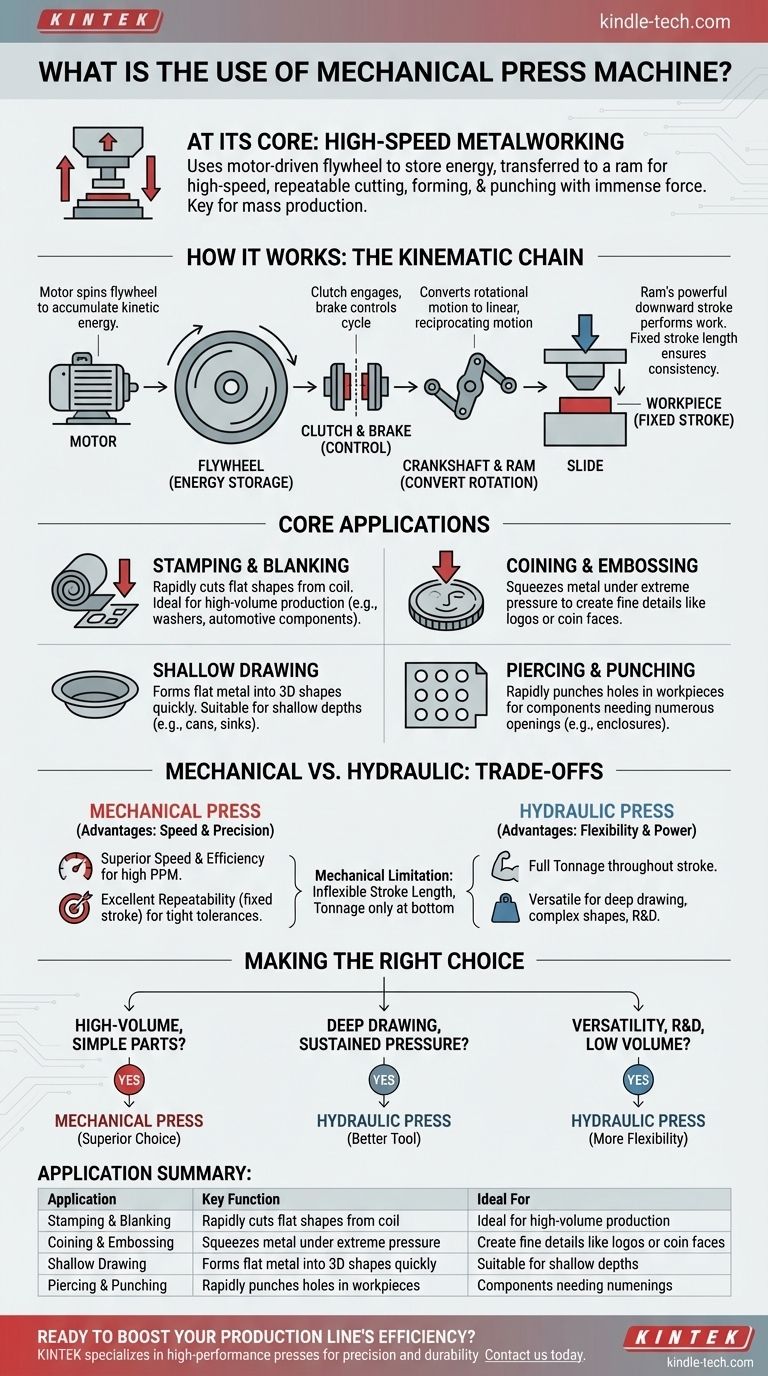

시각적 가이드
