물리적 기상 증착(PVD)은 기판에 재료의 박막을 증착하는 데 사용되는 진공 기반 코팅 공정입니다. 이 공정은 일반적으로 열 증발 또는 스퍼터링과 같은 방법을 통해 고체 전구체 물질을 증기상으로 전환한 다음 증기를 기판에 응축하여 얇고 내구성이 뛰어난 고성능 코팅을 형성하는 과정을 포함합니다. PVD는 접착력, 균일성, 마모 및 부식에 대한 저항성이 뛰어난 박막을 생성할 수 있기 때문에 전자, 광학, 공구 제조 등 정밀한 고품질 코팅이 필요한 산업에서 널리 사용됩니다.
핵심 포인트 설명:

-
PVD의 기본 개념:
- PVD는 고체 물질(전구체 또는 타겟)을 기화한 다음 기판 위에 증착하여 박막을 형성하는 진공 기반 공정입니다.
- 고체 물질의 기화는 열 증발, 스퍼터링 또는 레이저 제거와 같은 방법을 통해 이루어질 수 있습니다.
- 이 공정은 오염을 최소화하고 증착을 정밀하게 제어하기 위해 진공 챔버에서 진행됩니다.
-

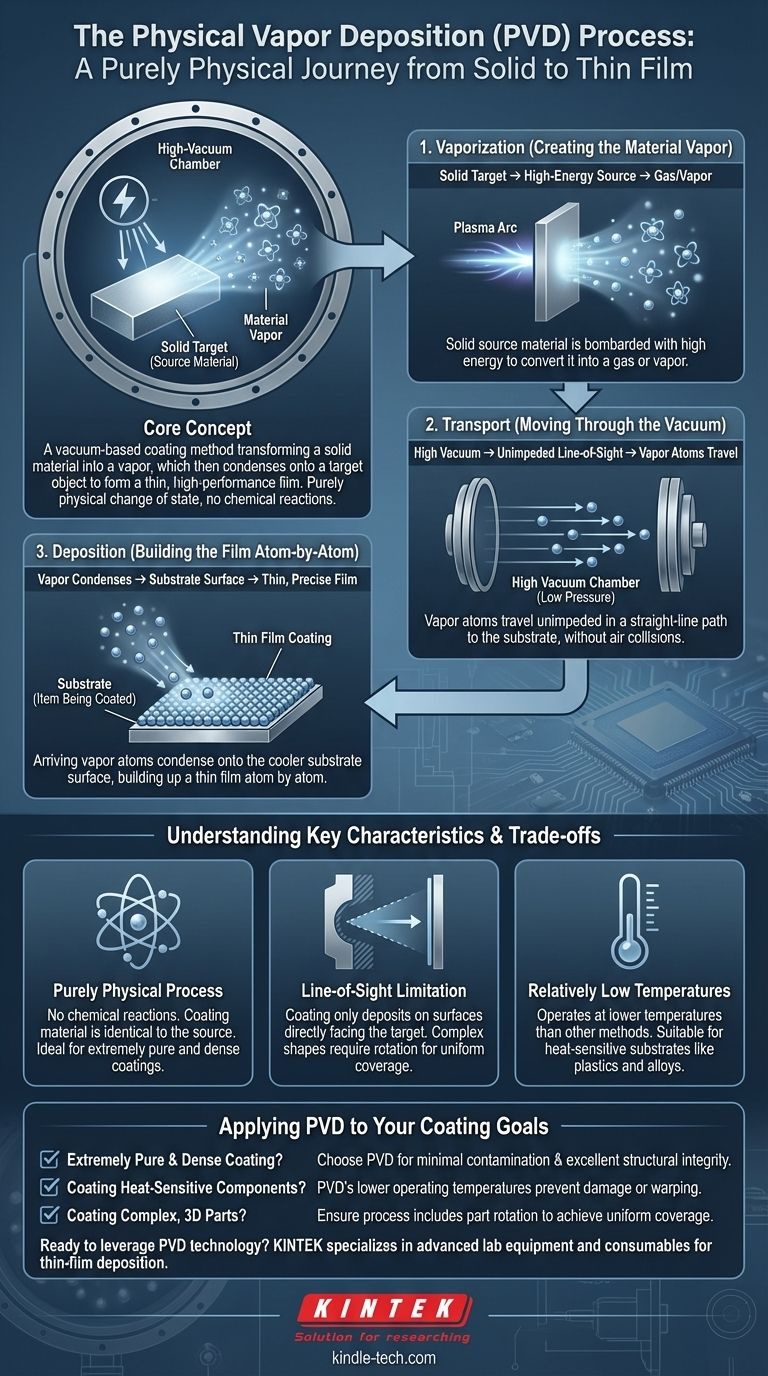

PVD에 관련된 단계:
- 기화: 고체 전구체 물질은 고출력 전기, 레이저 또는 열 가열과 같은 에너지원을 사용하여 증기상으로 변환됩니다.
- 운송: 기화된 원자 또는 분자는 진공 챔버를 통해 기판으로 이동합니다.
- 응축: 증기가 기판에 응축되어 얇고 균일한 코팅을 형성합니다.
- 제어: 석영 결정 속도 모니터와 같은 도구를 사용하여 증착의 두께와 속도를 모니터링하고 제어합니다.
-
PVD의 주요 방법:
- 열 증발: 대상 물질을 기화될 때까지 가열하고 증기를 기판 위에 증착합니다.
- 스퍼터링: 고에너지 이온이 대상 물질에 충격을 가해 원자를 제거한 다음 기판에 증착합니다.
- 레이저 어블레이션: 레이저를 사용하여 대상 물질을 기화시킨 다음 기판 위에 증착합니다.
-
PVD의 장점:
- 고품질 코팅: PVD는 우수한 접착력, 균일성 및 내구성을 갖춘 박막을 생성합니다.
- 다목적성: 금속, 세라믹, 합금을 포함한 다양한 소재를 증착할 수 있습니다.
- 고융점 재료: PVD는 다른 방법으로는 처리하기 어려운 융점이 높은 재료를 처리할 수 있습니다.
- 부식 및 내마모성: 코팅은 부식, 마모 및 고온에 대한 내성이 뛰어납니다.
-
PVD의 응용 분야:
- 전자 제품: 반도체 소자의 전도성 및 절연층 증착에 사용됩니다.
- 광학: 렌즈 및 거울의 반사 방지 및 반사 코팅 생산에 적용됩니다.
- 공구 제조: 절삭 공구 및 금형의 내구성과 성능을 향상시킵니다.
- 장식용 코팅: 소비자 제품에 스크래치에 강하고 미적으로 보기 좋은 마감을 만드는 데 사용됩니다.
-
환경 및 운영 고려 사항:
- 진공 조건: PVD는 오염을 방지하고 증착 공정을 정밀하게 제어하기 위해 고진공 환경이 필요합니다.
- 저온: 다른 코팅 방법과 달리 PVD는 상대적으로 낮은 온도에서 작동하므로 온도에 민감한 기판에 적합합니다.
- 에너지 효율: PVD는 기화에 상당한 에너지가 필요하지만 일반적으로 유해한 부산물이 없기 때문에 환경 친화적인 것으로 간주됩니다.
-
도전 과제와 한계:
- 복잡한 장비: PVD 시스템은 종종 복잡하고 장비와 유지보수에 상당한 투자가 필요합니다.
- 제한된 증착률: 다른 코팅 방식에 비해 증착 속도가 느려 생산 처리량에 영향을 줄 수 있습니다.
- 기판 제한: 이 공정은 모든 기판 재료, 특히 진공 조건을 견딜 수 없는 기판 재료에 적합하지 않을 수 있습니다.
이러한 핵심 사항을 이해하면 PVD의 작동 개념과 현대 제조 및 기술에서 그 중요성을 이해할 수 있습니다. 정밀한 제어로 고품질의 내구성 있는 코팅을 생산할 수 있는 이 공정의 능력은 다양한 산업 분야에서 가치 있는 기술입니다.
요약 표:
측면 | 세부 사항 |
---|---|
공정 | 고체 물질을 증기로 변환하고 진공 상태에서 기판 위에 증착합니다. |
주요 방법 | 열 증발, 스퍼터링, 레이저 제거. |
장점 | 고품질 코팅, 다용도성, 내식성/내마모성. |
응용 분야 | 전자, 광학, 공구 제조, 장식용 코팅. |
도전 과제 | 복잡한 장비, 느린 증착 속도, 기판의 한계. |
환경 영향 | 에너지 효율적이고, 유해한 부산물이 없으며, 저온에서 작동합니다. |
