본질적으로, 핫 스탬핑은 성형과 열처리를 의도적으로 결합하여 탁월한 강도를 가진 강철 부품을 생산하는 제조 공정입니다. 주요 장점은 초고강도, 경량 부품을 복잡한 형상으로 생산할 수 있다는 점인데, 이는 기존의 냉간 스탬핑으로는 불가능한 경우가 많습니다. 그러나 이러한 이점은 더 높은 초기 투자 비용, 증가된 공정 복잡성, 그리고 더 긴 사이클 타임을 수반합니다.
핫 스탬핑 사용 결정은 중요한 절충점에 달려 있습니다: 비교할 수 없는 부품 강도와 경량화를 얻기 위해 더 높은 제조 비용과 복잡성을 감수하는 것입니다. 이는 안전에 중요한 부품에 대한 확실한 선택이지만, 덜 까다로운 응용 분야에는 비효율적입니다.
핫 스탬핑을 선택하는 이유: 핵심 장점
프레스 경화라고도 알려진 핫 스탬핑은 금속을 성형하는 다른 방법일 뿐만 아니라, 성형 과정에서 금속의 특성을 근본적으로 변화시키는 방법입니다. 이 독특한 기능은 특히 자동차 산업에서 여러 가지 핵심적인 이점을 제공합니다.
비교할 수 없는 강도와 안전성
이 공정은 붕소강 블랭크를 900°C 이상으로 가열하고, 성형한 다음, 금형 내에서 급속 냉각하는 과정을 포함합니다. 이 급속 냉각은 강철의 미세 구조를 매우 단단하고 강한 상인 마르텐사이트로 변형시킵니다.
결과적으로 생성된 부품은 인장 강도가 1,500 MPa를 초과하는 초고강도 강철(UHSS) 특성을 가집니다. 이는 B-필러, 루프 레일, 범퍼와 같이 심각한 충돌 충격을 견뎌야 하는 자동차 안전 케이지 부품에 이상적입니다.
상당한 경량화
최종 부품의 강도가 매우 높기 때문에, 엔지니어는 기존의 고강도 강철에 필요한 것보다 더 얇은 두께의 강철을 사용하여 설계할 수 있습니다.
이러한 재료 두께의 직접적인 감소는 부품 무게의 상당한 감소로 이어집니다. 자동차 제조업체에게 이는 연비 향상 또는 전기차의 경우 배터리 주행 거리 연장으로 직접 연결됩니다.
높은 정밀도의 복잡한 형상
강철을 고온에서 성형하면 매우 가단성이 높아집니다. 이를 통해 냉간 스탬핑으로 시도할 경우 파손되거나 찢어질 수 있는 깊은 드로잉의 복잡한 부품 형상을 만들 수 있습니다.
또한, 금형 내 급랭 공정은 냉간 성형 금속이 원래 모양으로 부분적으로 되돌아가려는 경향인 스프링백을 거의 제거합니다. 그 결과 부품 간에 탁월한 치수 정확성과 일관성을 제공합니다.
부품 통합
단일의 복잡하게 성형된 핫 스탬핑 부품은 이전에 용접되거나 고정되었던 여러 개의 약한 냉간 스탬핑 부품으로 구성된 어셈블리를 대체할 수 있습니다.
이러한 통합은 총 부품 수를 줄이고, 차량 조립 공정을 단순화하며, 잠재적인 고장 지점을 제거하여 구조적 무결성을 더욱 향상시킵니다.
절충점과 과제 이해하기
핫 스탬핑의 이점이 혁신적이지만, 이는 까다롭고 비용이 많이 드는 공정입니다. 이러한 단점 때문에 고유한 특성이 엄격하게 요구되지 않는 많은 응용 분야에는 적합하지 않습니다.
높은 초기 투자
핫 스탬핑 라인의 자본 지출은 상당합니다. 블랭크를 가열하기 위한 고온 로와 필요한 급랭 속도를 달성하기 위한 수냉식 금형이 있는 프레스를 포함한 전문 장비가 필요합니다.
이러한 높은 진입 장벽은 일반적으로 수백만 개의 부품에 걸쳐 비용을 상각할 수 있는 대량 생산에만 이 공정이 실현 가능하다는 것을 의미합니다.
복잡한 공정 제어
전체 공정은 공정 변수에 매우 민감합니다. 블랭크의 온도, 로에서 프레스로의 이송 시간, 금형 내 냉각 속도는 정확하게 제어되어야 합니다.
어떤 편차라도 필요한 기계적 특성을 충족하지 못하는 부품을 초래할 수 있으며, 공정이 완벽하게 최적화되고 모니터링되지 않으면 높은 불량률로 이어질 수 있습니다.
더 긴 사이클 타임
분당 수십 회의 스트로크로 작동할 수 있는 기존의 냉간 스탬핑에 비해 핫 스탬핑은 상당히 느립니다. 각 블랭크를 가열하고 급랭을 위해 금형에 고정해야 하는 필요성은 각 사이클에 상당한 시간을 추가합니다.
일반적인 핫 스탬핑 사이클 타임은 15~30초 범위로, 전체 생산 처리량을 제한합니다.
재료 및 후처리 제한
핫 스탬핑은 거의 전적으로 붕소 합금강에 사용됩니다. 이 블랭크는 고온에서 심한 스케일링 및 산화를 방지하기 위해 특수 알루미늄-실리콘(Al-Si) 코팅이 필요합니다.
부품이 경화되면 기존 기계식 금형으로는 너무 단단하여 트리밍하거나 피어싱할 수 없습니다. 이는 최종 트리밍 및 구멍 생성을 위해 값비싼 3D 레이저 절단을 사용해야 함을 의미하며, 이는 또 다른 비용과 복잡성을 추가합니다.
목표에 맞는 올바른 선택하기
올바른 제조 공정을 선택하려면 프로젝트의 주요 목표를 명확하게 이해해야 합니다. 핫 스탬핑은 특수 도구이며, 그 적용은 신중해야 합니다.
- 최대 차량 안전 및 경량화가 주요 초점인 경우: 핫 스탬핑은 A/B 필러, 터널, 범퍼 빔과 같은 중요한 구조 부품에 대한 확실하고 종종 협상 불가능한 선택입니다.
- 비구조 부품의 대량 생산이 주요 초점인 경우: 초고강도가 필요하지 않은 도어 패널, 펜더 또는 브래킷과 같은 부품에는 기존 냉간 스탬핑이 훨씬 더 비용 효율적이고 빠릅니다.
- 저-중량 생산 또는 프로토타이핑이 주요 초점인 경우: 핫 스탬핑의 엄청난 툴링 및 장비 비용은 비실용적입니다. 하이드로포밍 또는 고급 고강도 강철로 제작하는 것과 같은 대체 방법을 고려해야 합니다.
궁극적인 성능과 공정 투자 사이의 이러한 균형을 이해하는 것이 핫 스탬핑을 효과적으로 활용하는 핵심입니다.

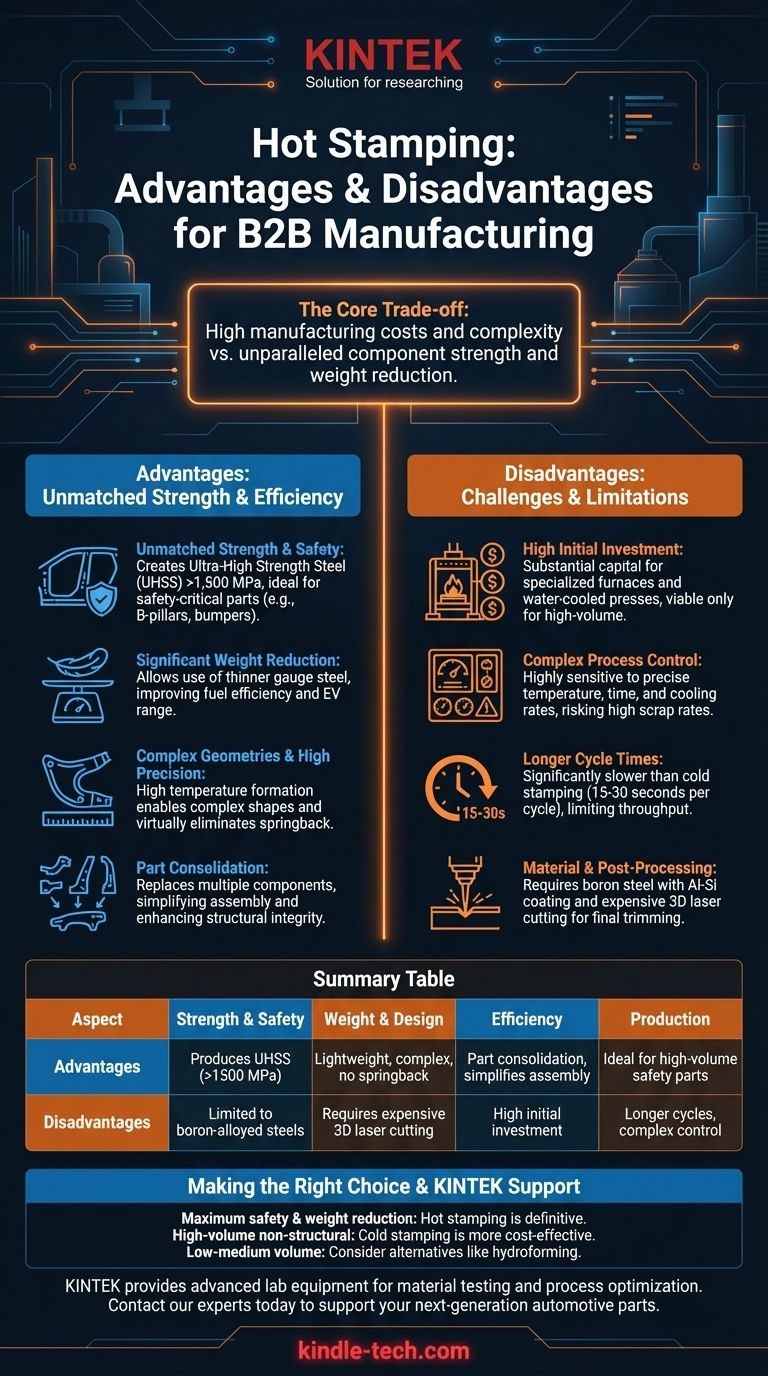

요약표:
| 측면 | 장점 | 단점 |
|---|---|---|
| 강도 및 안전성 | 충돌 안전을 위한 UHSS 부품 생산 (>1500 MPa) | Al-Si 코팅된 붕소 합금강으로 제한됨 |
| 무게 및 설계 | 스프링백 없이 경량의 복잡한 형상 구현 가능 | 후처리를 위해 값비싼 3D 레이저 절단 필요 |
| 효율성 | 부품 통합을 통해 조립 단순화 | 로 및 수냉식 프레스에 대한 높은 초기 투자 |
| 생산 | 대량의 안전에 중요한 부품에 이상적 | 더 긴 사이클 타임 (15-30초) 및 복잡한 공정 제어 |
