표면 경화에 가장 적합한 재료는 주로 저탄소강과 특정 합금강입니다. 이 재료들은 탄소 함량이 낮은 코어 화학적 조성 덕분에 고유한 강인성을 제공하며, 표면은 탄소나 질소와 같은 원소를 흡수하도록 화학적으로 변형될 수 있어 단단하고 내마모성 있는 외부 층을 만드는 데 필수적이기 때문에 선택됩니다.
표면 경화의 근본적인 목적은 두 가지 뚜렷한 특성을 가진 부품을 만드는 것입니다. 즉, 충격을 흡수하고 파손에 저항할 수 있는 더 부드럽고 연성 있는 코어에 결합된, 매우 단단하고 내마모성 있는 표면("케이스")을 만드는 것입니다.
핵심 원리: 단단한 표면과 강인한 코어
표면 경화의 묘미는 단일 금속 조각이 일반적으로 상호 배타적인 특성을 가질 수 있도록 한다는 것입니다.
두 가지 장점 모두
극도로 단단한 재료는 종종 부서지기 쉽습니다. 반대로, 강인하고 연성 있는 재료는 일반적으로 부드럽습니다.
표면 경화는 이러한 갈등을 해결합니다. 강인한 저탄소강의 외부 층에 경화 원소를 주입함으로써, 내구성 있는 표면과 탄력 있는 코어를 필요로 하는 기어, 베어링, 캠축과 같은 응용 분야에 이상적인 부품을 만듭니다.
화학적 변형입니다
대부분의 표면 경화 방법은 확산 공정입니다. 이는 탄소(침탄) 또는 질소(질화)가 풍부한 환경에서 강철을 가열하는 것을 포함합니다.
고온에서 강철의 결정 구조가 열려 이러한 원소가 표면으로 스며들게 합니다. 나중에 부품을 급랭(급속 냉각)하면 새로 풍부해진 표면층은 극도로 단단해지는 반면, 저탄소 코어는 강인하게 유지됩니다.
재료 적합성: 심층 분석
재료 선택은 사용하려는 특정 표면 경화 공정과 직접적으로 관련됩니다.
저탄소강 (주요 후보)
이들은 표면 경화, 특히 침탄의 핵심 재료입니다. 일반적으로 탄소 함량은 0.10%에서 0.30% 사이입니다.
일반적인 예로는 AISI 1018, 1020, 8620이 있습니다. 낮은 내부 탄소 함량은 열처리 후에도 부드럽고 강인하게 유지되도록 보장하여 단단한 표면을 완벽하게 보완합니다.
합금강 (향상된 특성을 위해)
더 까다로운 응용 분야에는 저탄소 합금강이 사용됩니다. 이들은 니켈, 크롬, 몰리브덴과 같은 다른 원소를 포함합니다.
AISI 4320, 5120, 9310과 같은 강철은 표면 경화를 위해 설계되었습니다. 합금은 표면과 코어 모두의 "경화성"을 증가시켜 더 강한 코어와 더 내구성 있는 표면을 만들어 고하중 기어 및 베어링에 이상적입니다.
중탄소강 및 고탄소강은 어떻습니까?
탄소 함량이 높은 강철(0.35% 이상)은 일반적으로 침탄과 같은 확산 방법을 사용하여 표면 경화되지 않습니다.
이러한 강철은 단순한 가열 및 급랭을 통해 전체 단면을 경화시키기에 충분한 탄소를 이미 가지고 있습니다. 이 공정은 전체 경화로 알려져 있습니다. 그러나 일부 표면 경화 방법은 이러한 재료에 사용됩니다.
재료와 공정의 매칭
다양한 공정은 다양한 강철 계열에 가장 적합합니다.
침탄
이것은 가장 일반적인 방법입니다. 저탄소강 및 저탄소 합금강의 표면에 탄소를 추가합니다. 마모 및 피로에 저항하는 데 탁월한 깊고 단단한 표면을 만듭니다.
질화
이 공정은 표면에 질소를 추가합니다. 더 낮은 온도에서 수행되어 부품 변형을 크게 줄입니다.
질화는 알루미늄, 크롬, 몰리브덴과 같은 질화물 형성 원소를 포함하는 합금강에 가장 적합합니다. 이러한 원소는 표면층에 극도로 단단한 질화물 화합물을 형성합니다.
유도 및 화염 경화
이러한 방법은 근본적으로 다릅니다. 표면에 원소를 추가하지 않습니다. 대신, 강렬하고 국부적인 열을 사용하여 부품의 표면 온도를 빠르게 올린 다음 즉시 급랭합니다.
이 공정은 경화시키기에 이미 충분한 탄소를 가지고 있는 강철, 일반적으로 AISI 1045 또는 4140과 같은 중탄소강을 필요로 합니다. 이는 화학적 조성을 변경하는 것이 아니라 기존 표면 구조를 변형하여 "표면"을 만듭니다.
절충점 이해
재료와 공정을 선택하는 것은 상충되는 요인들의 균형을 맞추는 것을 포함합니다.
변형 및 치수 제어
침탄과 같은 고온 공정은 상당한 부품 변형을 일으킬 수 있으며, 종종 후처리 연삭이 필요합니다.
질화는 저온 공정이므로 변형이 최소화되어 정밀 공차가 필요한 완성 부품에 이상적입니다. 유도 경화는 경화되는 영역을 탁월하게 제어하여 변형 관리에도 도움이 됩니다.
비용 대비 성능
일반적인 응용 분야에서는 일반 저탄소강의 단순 침탄이 가장 비용 효율적인 솔루션인 경우가 많습니다.
질화 및 고급 합금강 사용은 더 비싸지만, 특히 피로 수명 및 치수 안정성 측면에서 우수한 성능을 제공합니다.
표면 깊이
침탄은 비교적 깊은 표면(1mm 이상)을 생성할 수 있으며, 이는 높은 접촉 응력을 받는 부품에 유익합니다. 질화는 일반적으로 더 얕지만 더 단단한 표면을 생성합니다.
응용 분야에 맞는 올바른 선택
최종 결정은 구성 요소의 특정 요구 사항에 따라 달라져야 합니다.
- 주요 초점이 높은 충격 강도와 비용 효율성이라면: 1020과 같은 저탄소강 또는 8620과 같은 합금강을 침탄하는 것이 표준 선택입니다.
- 주요 초점이 극한의 내마모성과 최소한의 변형이라면: 크롬-몰리브덴 합금강을 질화하는 것이 우수한 기술적 솔루션입니다.
- 주요 초점이 선택적 경화 및 높은 생산 속도라면: 1045 또는 4140과 같은 중탄소강을 유도 또는 화염 경화하는 것이 매우 효율적입니다.
궁극적으로 올바른 재료를 선택하는 것은 응용 분야가 요구하는 내마모성, 코어 강인성 및 제조 정밀도의 정확한 균형을 정의하는 것입니다.
요약표:
| 재료 유형 | 일반적인 예시 | 최적의 공정 | 주요 특징 |
|---|---|---|---|
| 저탄소강 | AISI 1018, 1020, 8620 | 침탄 | 우수한 코어 강인성, 비용 효율적 |
| 저탄소 합금강 | AISI 4320, 5120, 9310 | 침탄, 질화 | 향상된 코어 강도, 우수한 성능 |
| 중탄소강 | AISI 1045, 4140 | 유도/화염 경화 | 선택적 경화, 높은 생산 속도 |
올바른 재료로 열처리 공정을 최적화할 준비가 되셨습니까? KINTEK은 야금 테스트 및 열처리 응용 분야를 위한 고품질 실험실 장비 및 소모품을 전문적으로 제공합니다. 새로운 표면 경화 프로토콜을 개발하든 재료 품질을 보장하든, 당사의 솔루션은 정밀하고 신뢰할 수 있는 결과를 얻는 데 도움이 됩니다. 오늘 전문가에게 문의하여 재료 과학 및 열처리 분야에서 귀하의 실험실의 특정 요구 사항을 지원할 수 있는 방법을 논의하십시오.

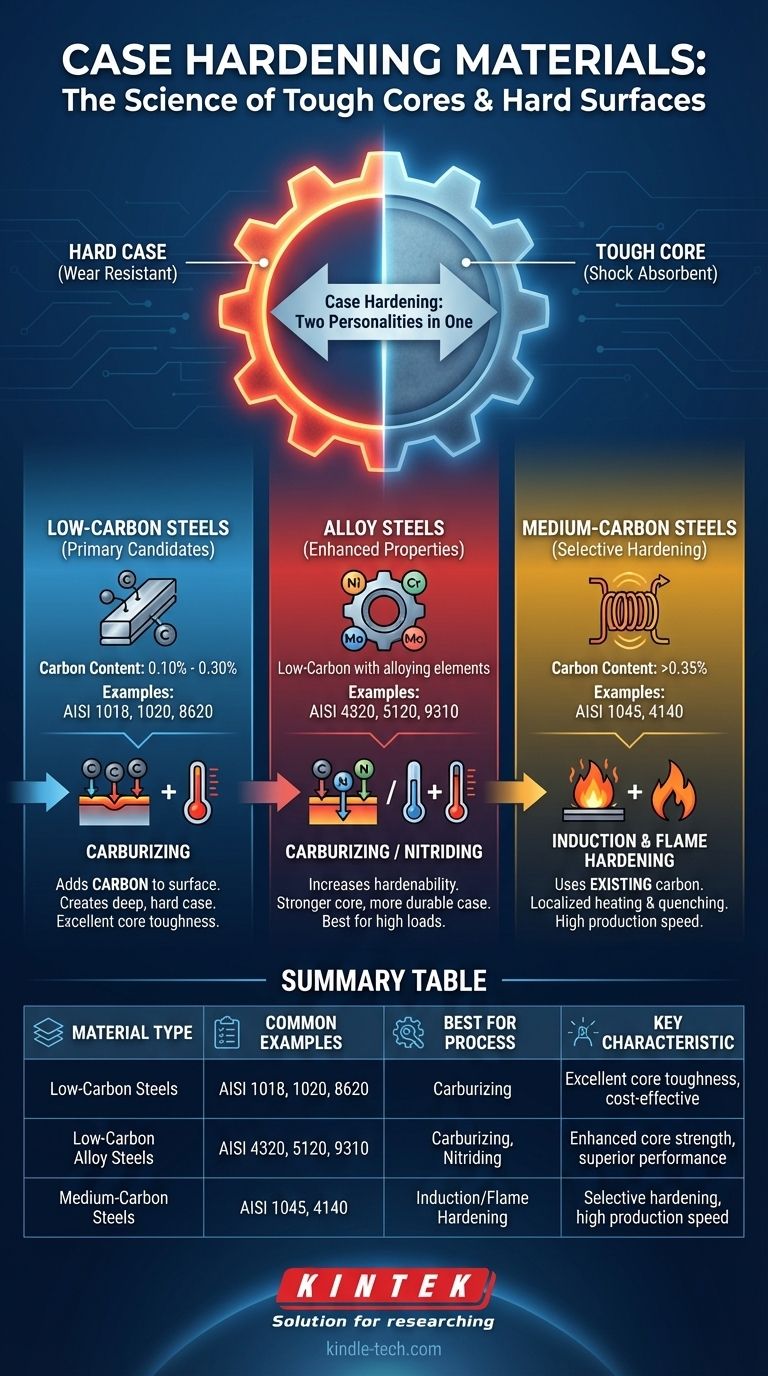

시각적 가이드
관련 제품
- 실험실용 스케일 실린더 프레스 몰드
- 다기능 전기화학 전해조 수조 단층 이중층
- 실험실용 CVD 붕소 도핑 다이아몬드 소재
- 실험실 적용을 위한 사각 랩 프레스 몰드
- 실험실용 원형 양방향 프레스 금형
