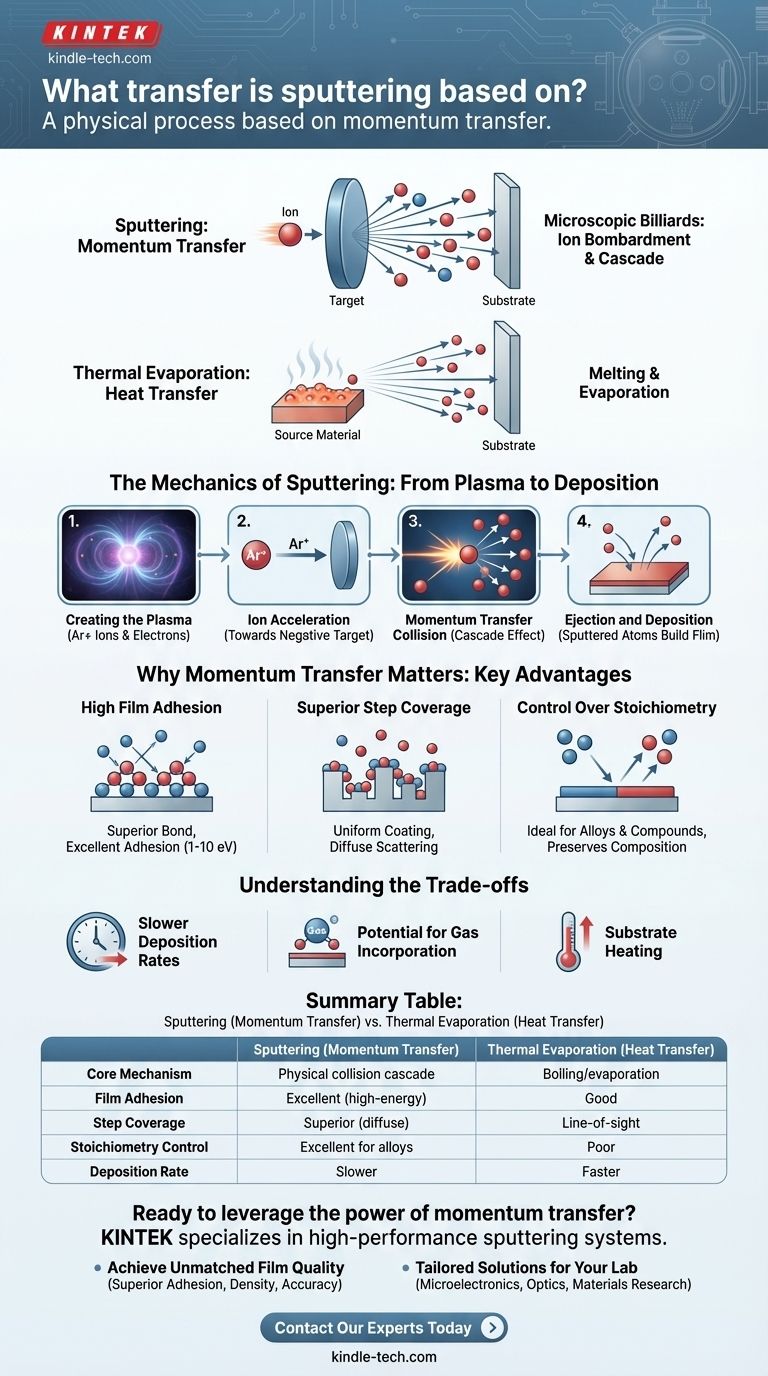

본질적으로 스퍼터링은 운동량 전달에 기반을 둔 물리적 공정입니다. 재료를 소스에서 끓여 증발시키는 열 증착과 달리, 스퍼터링은 미세한 당구 게임과 같습니다. 고에너지 이온이 고체 재료("타겟")로 가속되고, 이 충격의 순수한 힘만으로 타겟 표면에서 원자를 분리하여 기판에 박막으로 증착시킵니다.
핵심은 스퍼터링이 열적 또는 화학적 공정이 아니라는 것입니다. 이는 원자 규모에서 순전히 기계적인 현상입니다. 고에너지 이온은 충돌 캐스케이드를 통해 타겟 원자에 운동량을 전달하여, 소스 재료를 녹이거나 증발시키지 않고 물리적으로 방출시킵니다.
스퍼터링의 역학: 플라즈마에서 증착까지
운동량 전달이 왜 그렇게 근본적인지 이해하려면, 스퍼터링 공정을 핵심 단계로 나누어 살펴보아야 합니다. 이 모든 단계는 진공 챔버 내에서 이루어집니다.
1단계: 플라즈마 생성
이 공정은 진공 챔버에 소량의 불활성 가스, 가장 일반적으로 아르곤(Ar)을 도입하는 것으로 시작됩니다.
그런 다음 강한 전기장이 가해집니다. 이 전기장은 챔버를 활성화하여 아르곤 원자에서 전자를 분리하고 플라즈마를 생성합니다. 플라즈마는 양전하를 띤 아르곤 이온(Ar+)과 자유 전자로 구성된 빛나는 이온화된 가스입니다.
2단계: 이온 가속
증착될 재료인 타겟은 음극으로 설정됩니다. 즉, 큰 음전하를 띠게 됩니다.
플라즈마 내의 양전하를 띤 아르곤 이온은 이 음극 타겟에 강하게 끌립니다. 이들은 플라즈마를 가로질러 가속하면서 이동 중에 상당한 운동 에너지를 얻습니다.
3단계: 운동량 전달 충돌
이것이 스퍼터링의 핵심 사건입니다. 큐볼처럼 작용하는 고에너지 아르곤 이온이 타겟 표면에 충돌합니다.
작은 지점을 녹이지 않습니다. 대신 충돌 캐스케이드를 유발합니다. 이온은 충돌하는 원자에 운동량을 전달하고, 이 원자들은 차례로 재료 깊숙이 있는 다른 원자들과 충돌하여 운동량을 전달합니다.
4단계: 방출 및 증착
타겟 표면 근처의 원자가 이 캐스케이드로부터 재료에 결합된 힘을 극복할 만큼 충분한 운동량을 받으면, 진공으로 방출됩니다. 이렇게 방출된 원자를 우리는 "스퍼터링된" 원자라고 부릅니다.
이 스퍼터링된 원자들은 챔버를 통과하여 근처 기판(예: 실리콘 웨이퍼 또는 유리 조각)에 착륙하여 점차 균일한 박막을 형성합니다.
운동량 전달이 중요한 이유
스퍼터링이 열이 아닌 물리적 충돌에 의해 구동된다는 사실은 다른 증착 기술에 비해 몇 가지 독특하고 강력한 이점을 제공합니다.
높은 박막 접착력
스퍼터링된 원자는 열 증발된 원자(1 eV 미만)보다 훨씬 더 많은 운동 에너지(일반적으로 1-10 eV)로 방출됩니다.
이러한 고에너지 원자가 기판에 충돌하면 물리적으로 최상위 원자층에 삽입될 수 있습니다. 이는 우수한 결합을 생성하고 뛰어난 접착력을 가진 박막을 만듭니다.
우수한 스텝 커버리지
충돌 캐스케이드는 타겟 원자를 직선이 아닌 넓고 확산된 패턴으로 방출합니다.
이러한 산란 효과는 스퍼터링된 물질이 기판 표면의 미세한 특징의 측면과 바닥을 코팅할 수 있도록 합니다. 이는 마이크로일렉트로닉스 제조에서 중요한 특성인 스텝 커버리지로 알려져 있습니다.
화학양론 제어
스퍼터링은 물리적으로 원자를 깎아내기 때문에, 타겟에 존재하는 비율과 동일한 비율로 원자를 제거합니다.
이것은 합금 또는 복합 화합물(산화물 또는 질화물과 같은)의 박막을 원래의 화학적 조성, 즉 화학양론을 보존하면서 증착하는 데 이상적인 방법입니다. 열적 방법은 한 원소가 다른 원소보다 쉽게 증발하는 경우 종종 실패합니다.
절충점 이해하기
완벽한 기술은 없습니다. 운동량 전달에 대한 의존성은 인식해야 할 특정 한계를 야기합니다.
느린 증착 속도
이온 충격에 의해 원자를 하나씩 방출하는 과정은 대량으로 끓여내는 것보다 본질적으로 효율성이 떨어집니다. 결과적으로 스퍼터링 증착 속도는 일반적으로 열 증발로 달성되는 속도보다 훨씬 느립니다.
가스 혼입 가능성
충격에 사용되는 일부 고에너지 아르곤 이온은 성장하는 박막에 삽입될 수 있습니다. 이러한 가스 혼입은 응력과 불순물을 유발하여 박막의 전기적 또는 광학적 특성을 변경할 수 있습니다.
기판 가열
스퍼터링은 소스에서 "뜨거운" 공정은 아니지만, 기판은 고에너지 입자에 의해 지속적으로 충격을 받습니다. 이 에너지 전달은 기판의 온도를 상당히 높일 수 있으며, 이는 폴리머와 같은 열에 민감한 재료에 해로울 수 있습니다.
목표에 맞는 올바른 선택
증착 방법을 선택하려면 공정 능력과 박막의 주요 목표를 일치시켜야 합니다.
- 높은 박막 접착력, 밀도 및 내구성이 주요 초점이라면: 운동량 전달 공정의 고에너지 특성 때문에 스퍼터링이 우수한 선택입니다.
- 정확한 조성을 가진 복합 합금 또는 화합물을 증착하는 것이 주요 초점이라면: 스퍼터링의 화학양론 보존 능력은 매우 신뢰할 수 있습니다.
- 단순한 원소 박막의 고속, 저비용 증착이 주요 초점이라면: 열 증발이 종종 더 빠르고 경제적인 해결책입니다.
스퍼터링이 운동량 전달에 의해 구동된다는 것을 이해하는 것이 견고하고 고품질의 박막을 만들기 위한 고유한 이점을 활용하는 핵심입니다.
요약표:
| 측면 | 스퍼터링 (운동량 전달) | 열 증발 (열 전달) |
|---|---|---|
| 핵심 메커니즘 | 물리적 충돌 캐스케이드 | 재료의 끓음/증발 |
| 박막 접착력 | 우수 (고에너지 원자) | 양호 |
| 스텝 커버리지 | 우수 (확산 산란) | 직선 (커버리지 불량) |
| 화학양론 제어 | 합금/화합물에 우수 | 불량 (원소 분리 가능) |
| 증착 속도 | 느림 | 빠름 |
| 기판 가열 | 상당할 수 있음 (입자 충격) | 낮음 (소스가 차폐된 경우) |
