적절한 기판 세척은 예비 단계가 아니라 고품질 박막 증착의 기반입니다. 이 공정은 일반적으로 다단계 접근 방식을 취하며, 초음파 욕조에서 용매를 사용한 현장 외(ex-situ) 화학 세척으로 시작하여 대량 오염 물질을 제거합니다. 그 다음, 증착 시작 직전에 진공 챔버 내부에서 플라즈마 처리 또는 이온 소스와 같은 방법을 사용하여 최종 원자층 오염을 제거하는 중요한 현장(in-situ) 세척 단계를 거칩니다.
기판 세척은 눈에 보이는 먼지나 기름때부터 흡착된 물이나 자연 산화물의 보이지 않는 단분자층에 이르기까지 모든 규모의 오염 물질을 제거하기 위해 설계된 체계적인 공정입니다. 진정으로 깨끗한 표면을 달성하지 못하는 것이 박막 접착 불량, 특성 불일치 및 소자 고장의 가장 흔한 원인입니다.
완벽한 표면의 중요한 역할
고순도 박막을 생성하려면 증착된 원자가 기판 원자와 강력하고 직접적인 결합을 형성해야 합니다. 개입하는 모든 오염층은 약한 지점 역할을 하여 전체 구조를 손상시킵니다.
세척이 박막 성공을 좌우하는 이유
오염된 표면은 본질적으로 박막의 적절한 접착을 방해합니다. 증착 공정에서 오는 원자가 기판 자체가 아닌 기름, 물 또는 먼지 층에 안착하게 되어 강력한 화학 결합 대신 약한 반 데르 발스 힘이 발생합니다.
이러한 접착 불량은 박막 응력, 박리 및 박리 현상의 주된 원인이며, 이는 코팅 또는 소자의 완전한 고장으로 이어집니다.
박막 특성에 미치는 영향
오염 물질은 본질적으로 결함입니다. 이는 박막의 균일한 성장을 방해하여 구조와 밀도에 불일치를 만듭니다.
이러한 구조적 결함은 박막의 기능적 특성을 직접적으로 저하시킵니다. 광학 코팅의 경우 투명도 감소 또는 잘못된 반사율로 이어질 수 있습니다. 전자 박막의 경우 전기 저항 증가, 단락 또는 예측 불가능한 성능으로 이어질 수 있습니다.
적: 일반적인 오염 물질
세척 전략은 네 가지 주요 오염 물질 범주를 대상으로 설계되었습니다.
- 입자: 먼지, 섬유 및 기타 느슨한 잔해물.
- 유기 잔류물: 취급 시 발생하는 기름(지문), 가공 유체 및 대기 탄화수소.
- 흡착층: 주로 주변 습도로부터의 물 분자로, 노출된 모든 표면에 빠르게 얇은 층을 형성합니다.
- 자연 산화물: 공기에 노출될 때 많은 재료(예: 실리콘 또는 알루미늄)에 자연적으로 형성되는 얇은 산화물 층.
2단계 세척 전략
효과적인 세척 프로토콜은 1-2번의 타격입니다. 챔버 외부에서의 대략적인 세척 후 챔버 내부에서 원자 수준의 연마가 이어집니다.

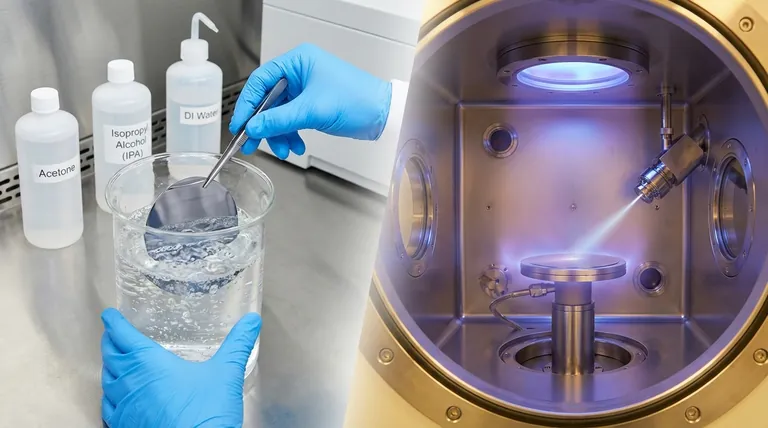

1단계: 현장 외(Ex-Situ) (습식 화학) 세척
이는 1차 방어선으로, 대량의 유기물 및 입자 오염을 제거하기 위해 설계되었습니다. 가장 일반적인 방법은 초음파 세척입니다.
기판을 일련의 용매(일반적으로 아세톤, 다음으로 이소프로필 알코올(IPA), 마지막으로 탈이온수(DI water))에 담급니다. 고주파 음파는 표면을 닦아내는 미세한 공동화(cavitation) 기포를 생성합니다.
2단계: 현장(In-Situ) (진공 내) 최종 연마
기판이 증착 챔버에 장착되고 진공이 달성된 후, 남아 있는 미세한 층을 제거하기 위해 최종 세척이 수행됩니다.
플라즈마 또는 글로우 방전 세척은 일반적인 기술입니다. 저압 가스(아르곤 또는 산소와 같은)에 RF 필드를 가하여 에너지를 공급하고 플라즈마를 생성합니다. 에너지 있는 이온이 표면을 부드럽게 폭격하여 최종 오염 물질을 스퍼터링하여 제거합니다.
이온 소스 세척은 보다 제어된 접근 방식을 제공합니다. 전용 이온 건이 집중된 이온 빔을 생성하여 기판에 직접 조사하여 오염 물질과 심지어 끈질긴 자연 산화물까지 물리적으로 스퍼터링하여 제거합니다.
열 탈착(예열)은 진공 상태에서 기판을 가열하는 것을 포함합니다. 이는 흡착된 물 분자 및 기타 휘발성 오염 물질을 "구워내어" 진공 펌프로 제거합니다. 이는 종종 다른 현장 방법과 함께 사용됩니다.
상충 관계 이해
모든 상황에 완벽한 단일 방법은 없습니다. 그 한계를 이해하는 것이 강력한 공정을 설계하는 열쇠입니다.
습식 화학 세척의 한계
대량 오염 제거에는 필수적이지만 용매 세척은 결코 최종 단계가 될 수 없습니다. 이 공정 자체는 미량의 잔류물을 남길 수 있으며, 기판은 DI수에서 제거되는 즉시 대기 중 수증기에 의해 즉시 재오염됩니다.
플라즈마 및 이온 소스 고려 사항
이러한 방법은 매우 효과적이지만 제어되지 않으면 너무 공격적일 수 있습니다. 고에너지 이온 폭격은 기판의 결정 구조에 손상을 주거나 이온을 주입하여 표면 특성을 변경할 수 있습니다. 가스 선택도 중요합니다. 아르곤은 불활성이며 물리적 스퍼터링에 사용되는 반면, 산소는 반응성이 있으며 유기 잔류물을 "태워" 제거하는 데 탁월합니다.
불충분한 세척의 결과
세척 프로토콜을 생략하거나 잘못 수행하면 직접적으로 낮은 수율 생산으로 이어집니다. 결과적으로 생성된 박막은 접착 불량, 박리 및 일관성 없는 전기적 또는 광학적 특성으로 고통받아 궁극적으로 비용을 증가시키고 신뢰성을 저하시킵니다.
응용 분야에 맞는 올바른 선택
세척 전략은 최종 박막의 민감도와 일치해야 합니다.
- 기본 재료 연구 또는 비중요 코팅에 중점을 두는 경우: 철저한 초음파 용매 세척 후 현장 열 예열로 물을 제거하는 것만으로 충분할 수 있습니다.
- 고성능 광학 또는 전자 소자에 중점을 두는 경우: 다단계 공정은 필수적이며, 초음파 세척 후 현장 플라즈마 또는 이온 소스 처리가 필요합니다.
- 끈질긴 자연 산화물 제거에 중점을 두는 경우(예: 실리콘 웨이퍼): 현장 아르곤 이온 소스 또는 RF 플라즈마 처리가 증착 직전에 산화물을 스퍼터링하여 제거하는 표준 방법입니다.
- 모든 유기 잔류물 제거에 중점을 두는 경우: 산소 플라즈마는 남아 있는 탄화수소 오염 물질을 화학적으로 태워 제거하는 데 매우 효과적입니다.
궁극적으로, 증착 공정 자체와 동일한 정밀도로 기판 표면을 취급하는 것이 안정적이고 고성능인 박막을 달성하는 열쇠입니다.
요약표:
| 세척 단계 | 목적 | 일반적인 방법 |
|---|---|---|
| 현장 외(Ex-Situ) (습식 화학) | 대량 오염 물질(기름, 입자) 제거 | 용매(아세톤, IPA, DI수)를 사용한 초음파 세척 |
| 현장(In-Situ) (진공 내) | 원자 규모 오염 물질(물, 산화물) 제거 | 플라즈마 처리, 이온 소스 스퍼터링, 열 탈착 |
