본질적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 현대 세계를 움직이는 마이크로 스케일 장치를 제조하는 데 필수적인 기술입니다. 주요 응용 분야는 반도체 집적 회로, 태양 전지 및 LED와 같은 광전자 장치, 그리고 미세 전자기계 시스템(MEMS) 제조입니다. PECVD는 절연체, 보호 코팅 또는 광학 필름과 같은 얇고 기능적인 재료 층을 기판 위에 증착하는 데 특히 사용됩니다.
PECVD의 핵심 가치는 저온에서 고품질의 균일한 박막을 증착할 수 있다는 점에 있습니다. 이 단일 특성 덕분에 기판에 이미 구축된 민감한 구조를 손상시키지 않고 복잡하고 섬세한 장치에 중요한 층을 추가할 수 있습니다.
핵심 원리: 저온이 중요한 이유
다른 증착 방법과 비교하여 PECVD의 결정적인 장점은 고열 대신 에너지 밀도가 높은 플라즈마를 사용하여 화학 반응을 유도한다는 것입니다. 이를 통해 일반적으로 약 350°C의 훨씬 낮은 온도에서 공정을 수행할 수 있습니다.
기저 장치 구조 보호
현대 마이크로칩은 복잡한 금속 배선과 민감한 트랜지스터로 층별로 구축됩니다. 600°C를 초과하는 고온 공정은 알루미늄 또는 구리 상호 연결을 녹이고 이전 단계에서 제조된 섬세한 장치 아키텍처를 파괴할 것입니다. PECVD의 저온 특성은 "후공정(back-end-of-line)" 호환 공정으로, 거의 완성된 웨이퍼에 안전하게 수행될 수 있음을 의미합니다.
더 넓은 범위의 기판 사용 가능
PECVD의 낮은 열 예산은 고열을 견딜 수 없는 재료에도 증착할 수 있게 합니다. 여기에는 특정 유형의 유리, 플라스틱 및 유연한 기판이 포함되어 기존 실리콘 웨이퍼를 넘어 그 사용 범위를 확장합니다.
반도체 제조의 주요 응용 분야
초고집적회로(VLSI)에서 PECVD는 여러 유형의 필수 박막을 생성하는 데 사용되는 핵심 공정입니다. 이러한 박막의 품질, 균일성 및 정합성(단차 피복성)은 장치 성능 및 신뢰성에 매우 중요합니다.
패시베이션 및 보호층
많은 칩을 만드는 마지막 단계는 보호층으로 캡슐화하는 것입니다. PECVD는 질화규소(SiN)와 같은 박막을 증착하는 데 사용되며, 이는 습기, 이동성 이온 및 물리적 손상에 대한 강력한 장벽 역할을 하여 집적 회로의 장기적인 신뢰성을 보장합니다.
절연을 위한 유전체층
회로는 서로 전기적으로 절연되어야 하는 여러 수준의 금속 배선을 포함합니다. PECVD는 이산화규소(SiO2) 또는 질화규소의 균일한 박막을 증착하여 이러한 금속간 유전체 역할을 하여 전도성 층 간의 단락을 방지합니다.
패터닝을 위한 하드 마스크
기판에 정밀한 패턴을 식각하려면 내구성 있는 스텐실 또는 하드 마스크가 종종 필요합니다. PECVD는 (SiO2와 같은) 견고한 박막을 증착할 수 있으며, 이는 하부 층을 패터닝하는 데 사용되는 가혹한 식각 화학 물질을 견딜 수 있습니다. 이 PECVD 박막은 나중에 제거됩니다.
집적 회로를 넘어선 응용 분야 확장
PECVD의 독특한 기능은 다른 고급 제조 분야에서도 필수적입니다.
광전자 공학 및 태양 전지
빛을 관리하는 장치에서는 광학 특성을 제어하는 것이 가장 중요합니다. PECVD는 박막의 굴절률을 탁월하게 제어할 수 있어 태양 전지 및 LED에 반사 방지 코팅을 증착하는 데 이상적인 방법입니다. 이는 빛 흡수(태양 전지) 또는 추출(LED)을 극대화하여 효율성을 직접적으로 향상시킵니다.
MEMS 제조
미세 전자기계 시스템(MEMS)은 작은 기계 부품과 전자를 결합합니다. PECVD의 저온 공정은 민감한 부품을 손상시키지 않고 이러한 장치의 구조층을 구축하는 데 이상적입니다. 또한 희생층을 증착하는 데도 사용되는데, 이는 제조 과정에서 임시 지지대 역할을 하며 나중에 식각되어 움직이는 부품을 해제합니다.
트레이드오프 이해
강력하지만 PECVD가 만능 해결책은 아닙니다. 증착 기술을 선택하려면 그 한계를 이해해야 합니다.
박막 품질 대 증착 온도
PECVD 박막은 고품질이지만, LPCVD와 같은 방법을 사용하여 고온에서 증착된 박막보다 일반적으로 밀도가 낮고 순도가 떨어집니다. 플라즈마 공정은 수소와 같은 원소를 박막에 포함시킬 수 있으며, 이는 때때로 장치 성능에 부정적인 영향을 미칠 수 있습니다.
증착 속도 대 박막 응력
PECVD는 일반적으로 LPCVD보다 훨씬 높은 증착 속도를 제공하며, 이는 제조 처리량에 상당한 이점입니다. 그러나 빠르게 증착된 이러한 박막은 내부 응력이 더 높을 수 있으며, 이는 적절하게 관리되지 않으면 균열이나 박리를 초래할 수 있습니다.
공정 및 장비 복잡성
PECVD 시스템은 진공 챔버, 가스 공급 시스템, 플라즈마를 생성하기 위한 고주파(RF) 전원 공급 장치를 필요로 합니다. 이로 인해 장비가 더 간단한 대기압 증착 방법보다 더 복잡하고 비용이 많이 듭니다.
목표에 맞는 올바른 선택
증착 방법 선택은 특정 응용 분야의 우선순위와 기판의 제약 조건에 전적으로 달려 있습니다.
- 온도에 민감한 기판의 처리량이 주요 초점이라면: 높은 증착 속도와 낮은 열 예산으로 인해 PECVD가 거의 항상 우수한 선택입니다.
- 최고의 박막 순도와 밀도가 주요 초점이라면: 기판이 열을 견딜 수 있다면 LPCVD와 같은 고온 공정이 필요할 수 있습니다.
- 정밀한 광학 박막 생성이 주요 초점이라면: 굴절률에 대한 탁월한 제어 덕분에 PECVD가 확실한 승자입니다.
- MEMS용 두꺼운 구조 또는 희생층 생성이 주요 초점이라면: PECVD의 높은 증착 속도와 낮은 응력 박막 옵션은 핵심 기술입니다.
궁극적으로 이러한 트레이드오프를 이해하면 장치 요구 사항 및 제조 목표에 가장 적합한 증착 기술을 선택할 수 있습니다.
요약표:
| 응용 분야 | PECVD의 주요 기능 | 증착되는 일반적인 재료 |
|---|---|---|
| 반도체 IC | 패시베이션, 금속간 유전체, 하드 마스크 | 질화규소(SiN), 이산화규소(SiO2) |
| MEMS | 구조층, 희생층 | 질화규소, 이산화규소 |
| 광전자 공학/태양 전지 | 반사 방지 코팅, 광학 박막 | 질화규소, 이산화규소 |
| 유연 전자 제품 | 열에 민감한 기판의 기능성 층 | 다양한 유전체 및 보호 코팅 |
PECVD를 연구실 워크플로우에 통합할 준비가 되셨습니까?
KINTEK은 반도체, MEMS 및 광전자 연구 및 생산에 맞춤화된 고급 PECVD 시스템을 포함하여 고성능 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 솔루션은 저온에서 균일하고 고품질의 박막을 얻어 섬세한 기판을 보호하고 장치 성능을 향상시키는 데 도움을 줍니다.
지금 당사 전문가에게 문의하여 당사의 PECVD 기술이 귀하의 특정 응용 분야 요구 사항을 충족하고 혁신을 가속화할 수 있는 방법을 논의하십시오.

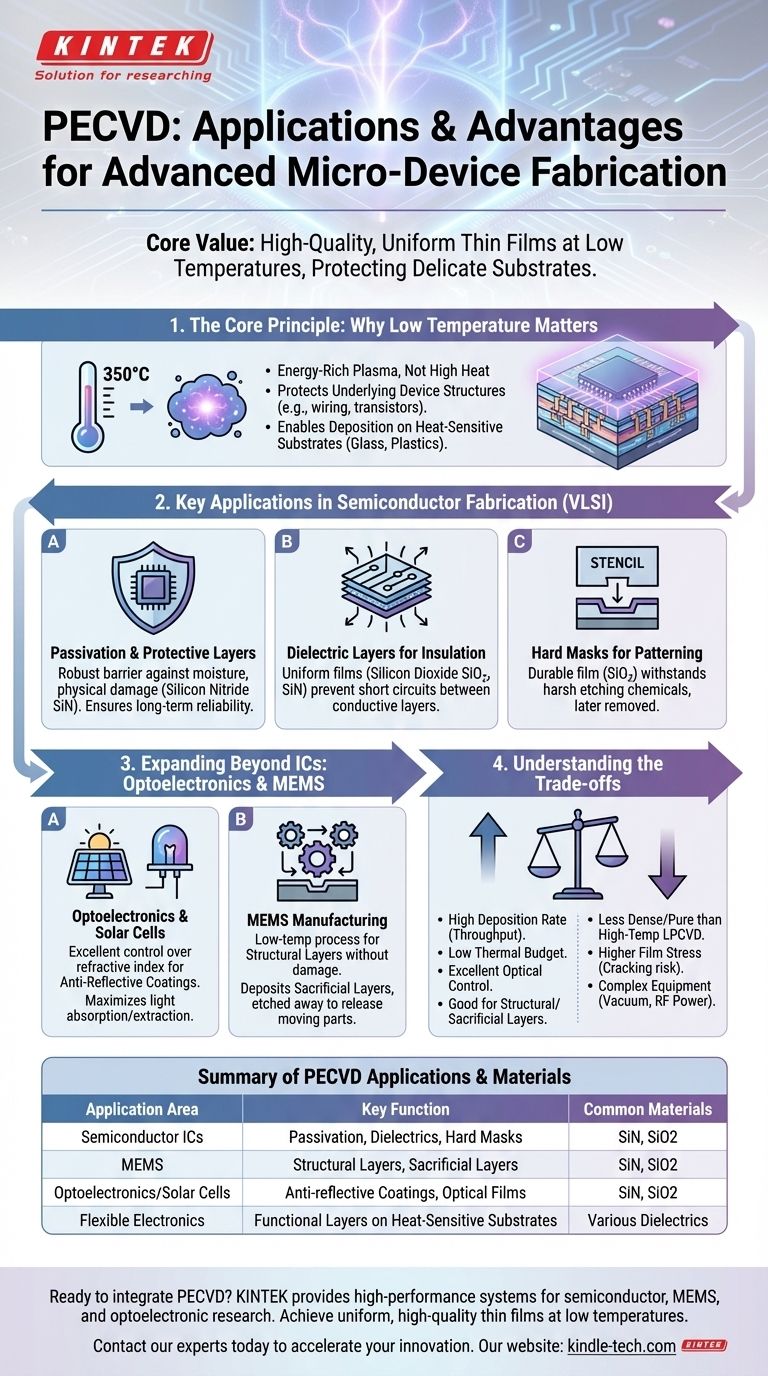

시각적 가이드
