유압 시스템에서 열은 어떻게 발생하나요? 효율성을 위한 에너지 손실 식별 및 관리

모든 유압 시스템에서 열은 비효율성의 직접적인 결과입니다. 시스템에 투입된 에너지 중 유용한 기계적 작업(예: 하중 들어올리기 또는 모터 회전)으로 전환되지 않는 모든 에너지는 열에너지, 즉 열로 손실됩니다. 이러한 전환은 주로 시스템 구성 요소 전체의 압력 강하와 유체 및 기계 내부의 마찰로 인해 발생합니다.

이해해야 할 핵심 원리는 유압유가 고압 영역에서 저압 영역으로 유용한 작업을 수행하지 않고 이동할 때마다 열이 발생한다는 것입니다. 시스템 열을 관리하는 것은 기본적으로 이러한 에너지 낭비적인 압력 강하를 관리하는 것입니다.

핵심 원리: 작업 없는 압력 강하

모든 유압 시스템은 유체를 가압하여 작동합니다. 이 압력은 저장된 위치 에너지를 나타냅니다. 그 위치 에너지가 액추에이터를 움직이지 않고 방출되면, 유체 내에서 직접 열로 소산됩니다.

열 발생의 물리학

열로 손실되는 동력의 양은 압력 강하 및 해당 강하를 가로지르는 유량의 직접적인 함수입니다. 큰 압력 강하를 가로지르는 작은 유량 또는 작은 압력 강하를 가로지르는 큰 유량 모두 상당한 열을 발생시킬 수 있습니다. 이 손실된 에너지는 어딘가로 가야 하며, 유체, 구성 요소 및 저장소를 가열합니다.

직관적인 비유

손을 비벼서 따뜻하게 하는 것을 생각해 보세요. 가하는 압력과 움직임의 속도가 손이 얼마나 빨리 따뜻해지는지를 결정합니다. 유압 시스템에서 유체 마찰과 제한은 유사하게 작용하여 펌프의 에너지를 생산적인 작업 대신 열에너지로 변환합니다.

열 발생의 주요 원인

모든 구성 요소가 어느 정도 비효율성에 기여하지만, 몇 가지 핵심 영역이 일반적인 시스템에서 열 발생의 대부분을 차지합니다.

릴리프 밸브 및 감압 밸브

이들은 종종 가장 큰 단일 열원입니다. 압력 릴리프 밸브는 시스템의 과압을 방지하기 위해 고압 유체를 저압 저장소로 직접 배출합니다. 유체가 릴리프 밸브를 통과할 때 모든 위치 에너지가 즉시 열로 변환됩니다. 펌프가 지속적으로 릴리프 밸브를 통해 흐르는 시스템은 본질적으로 매우 비싼 히터입니다.

유량 제어 밸브

니들 밸브 또는 비보상 유량 제어 밸브와 같이 유량을 조절하는 모든 밸브는 의도적인 제한을 만듭니다. 이 제한은 액추에이터의 속도를 제어하기 위해 압력 강하를 유발합니다. 이 압력 강하에서 손실된 에너지는 직접 열로 변환됩니다.

내부 구성 요소 누설

구성 요소가 마모됨에 따라 내부 공차가 느슨해집니다. 이는 고압 유체가 씰과 내부 간극을 지나 저압 영역으로 누설되도록 합니다.

• 펌프: 내부 누설(또는 "슬립")은 펌프 효율을 감소시키고, 손실된 에너지는 유체에 열을 추가합니다.
• 실린더 및 모터: 피스톤 씰 또는 모터 기어를 지나 유체가 누설되면 펌프가 압력과 유량을 유지하기 위해 더 열심히 작동해야 하며, 누설된 에너지는 열이 됩니다.

라인 및 호스 내부의 유체 마찰

유체 자체는 움직일 때 열을 발생시킵니다. 이 마찰은 다음으로 인해 증가합니다:

• 크기가 작은 라인으로 인한 고속.
• 많은 날카로운 굽힘 또는 피팅이 있는 긴 배관 라인.
• 작동 온도에 비해 점도가 너무 높은 유체 사용.

절충점 이해

열을 전혀 발생시키지 않는 유압 시스템을 만드는 것은 불가능합니다. 효율성은 균형을 이루어야 하는 비용과 설계상의 타협을 수반합니다.

설계상의 비효율성

일부 열 발생 구성 요소는 기능과 안전에 필수적입니다. 압력 릴리프 밸브는 필수적인 안전 장치입니다. 유량 제어 밸브는 정밀한 작동 제어에 필요할 수 있습니다. 목표는 이들을 제거하는 것이 아니라, 지속적으로가 아니라 필요할 때만 사용되도록 회로를 설계하는 것입니다.

오픈 센터 대 클로즈드 센터 시스템

오픈 센터 시스템은 간단하고 저렴하지만, 유휴 상태에서도 전체 펌프 유량이 지속적으로 순환하여 밸브 전체에 압력 강하를 생성하므로 상당한 열을 발생시킵니다. 클로즈드 센터, 압력 보상 시스템은 더 효율적이고 열을 덜 발생시키며, 펌프가 필요에 따라 필요한 유량과 압력만 생성하지만, 더 복잡하고 비용이 많이 듭니다.

효율성의 비용

유체 속도를 줄이기 위해 더 큰 직경의 호스를 사용하고, 기어 펌프 대신 고효율 피스톤 펌프를 선택하고, 부하 감지 시스템을 구현하는 것은 모두 열 발생을 줄입니다. 그러나 이러한 선택은 시스템의 초기 비용과 복잡성을 증가시킵니다.

목표에 맞는 올바른 선택

이러한 원리를 바탕으로 낭비되는 에너지의 원인을 식별하여 열 문제를 체계적으로 해결할 수 있습니다.

• 새롭고 효율적인 시스템을 설계하는 데 중점을 둔다면: 펌프와 라인의 적절한 크기를 우선시하고, 낭비되는 유량을 최소화하기 위해 부하 감지 또는 압력 보상 설계를 고려하십시오.
• 과열 시스템 문제 해결에 중점을 둔다면: 적외선 온도계를 사용하여 가장 뜨거운 구성 요소를 찾으십시오. 이는 종종 너무 낮게 설정된 릴리프 밸브 또는 지속적인 압력 강하를 유발하는 밸브입니다.
• 유지 보수 및 수명 연장에 중점을 둔다면: 기후에 맞는 올바른 유체 점도를 사용하고, 열 교환기를 깨끗하게 유지하며, 공기 혼입 또는 공동 현상의 징후에 귀를 기울이십시오.

궁극적으로 열 발생을 이해하는 것은 전체 유압 회로의 에너지 효율성을 이해하는 것입니다.

요약표:

주요 열원	에너지 손실의 원인
릴리프 밸브	작업 없이 고압에서 저압으로 유체 배출
유량 제어 밸브	유량 조절이 제한적인 압력 강하 생성
내부 누설	마모된 구성 요소로 인해 고압 유체가 우회됨
유체 마찰	라인 내 고속 또는 잘못된 유체 점도

귀사의 유압 시스템이 비효율적으로 작동하거나 과열되고 있습니까? KINTEK의 전문가들은 열로 인한 에너지 낭비가 운영 비용 증가와 장비 수명 단축으로 이어진다는 것을 이해합니다. 당사는 시스템 성능 분석 및 최적의 유체 상태 유지를 위해 필요한 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 저희 팀이 비효율성을 진단하고 중요한 시스템의 수명을 연장하도록 도와드리겠습니다. 지금 KINTEK에 문의하십시오 귀사 실험실의 유압 요구 사항에 맞춘 상담을 받으십시오.

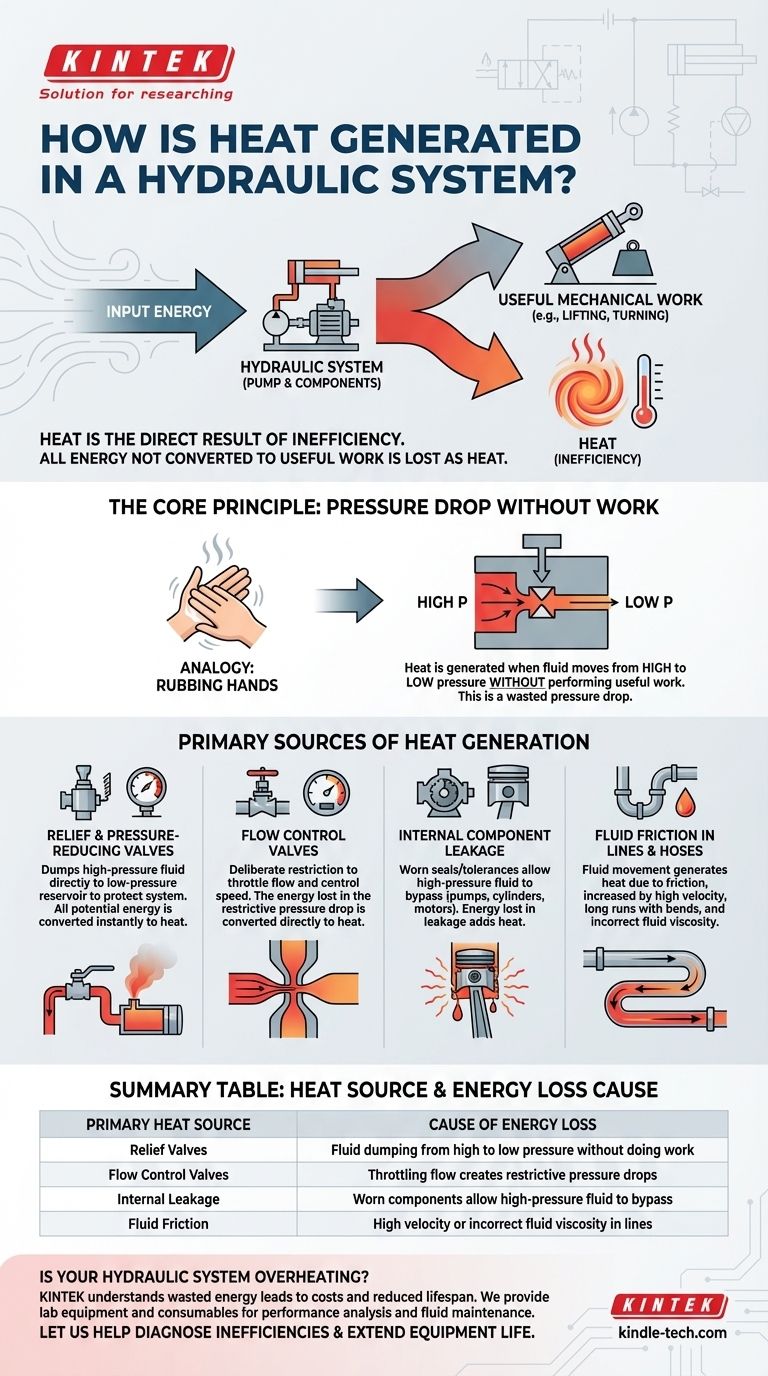

시각적 가이드
