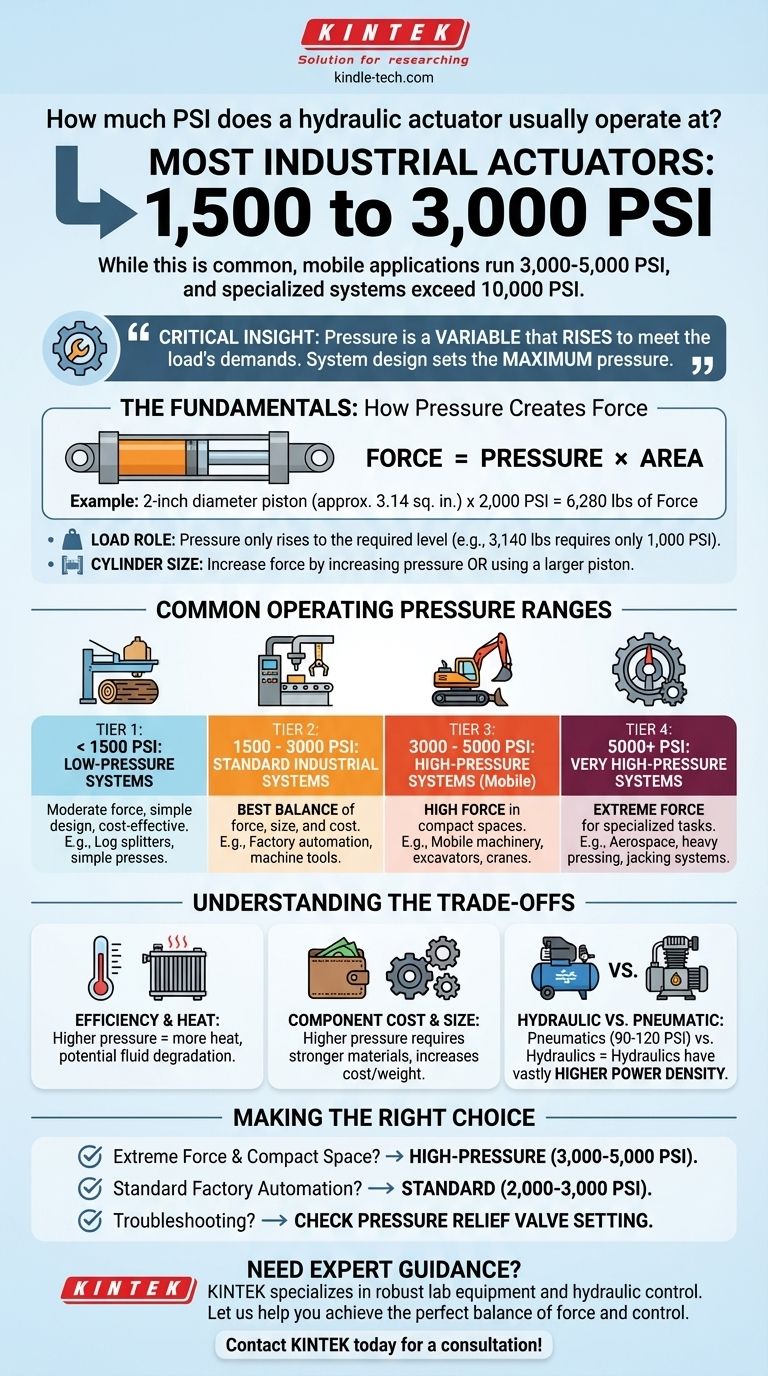

실제로 대부분의 산업용 유압 액추에이터는 1,500에서 3,000 PSI 사이에서 작동합니다. 이것이 가장 일반적인 범위이지만, 훨씬 더 큰 그림의 작은 부분일 뿐입니다. 굴삭기와 같은 모바일 애플리케이션은 3,000에서 5,000 PSI 사이에서 자주 작동하며, 중장비 프레스 또는 항공우주 분야의 특수 시스템은 10,000 PSI를 초과할 수 있습니다.
중요한 통찰력은 유압 시스템이 하나의 단일 작동 압력을 갖지 않는다는 것입니다. 압력은 부하의 요구 사항을 충족하기 위해 상승하는 변수입니다. 시스템 설계는 단순히 안전하게 처리할 수 있는 최대 압력을 설정할 뿐입니다.
기본 사항: 압력이 어떻게 힘을 생성하는가
작동 압력을 진정으로 이해하려면 먼저 압력, 면적 및 힘 사이의 관계를 이해해야 합니다. 이것이 모든 유압 시스템의 기본 원리입니다.
핵심 공식: 힘 = 압력 x 면적
이 간단한 방정식이 모든 것을 지배합니다. 액추에이터의 출력 힘은 액추에이터 피스톤의 표면 면적에 작용하는 시스템의 압력의 결과입니다.
예를 들어, 직경 2인치 피스톤을 가진 실린더의 표면적은 약 3.14제곱인치입니다. 2,000 PSI의 유체 압력을 가하면 6,280파운드의 힘(2,000 PSI x 3.14 in²)이 생성됩니다.
부하의 역할
유압 시스템은 부하를 움직이는 데 필요한 압력만 생성합니다. 위 예시의 액추에이터가 3,140파운드의 힘만 생성하면 되는 경우, 시스템이 3,000 PSI를 처리할 수 있더라도 시스템 압력은 1,000 PSI까지만 상승합니다. 압력은 저항에 의해 결정됩니다.
실린더 크기의 역할
압력과 면적의 다양한 조합으로 동일한 힘을 얻을 수 있습니다. 더 많은 힘이 필요하다면? 시스템 압력을 높이거나 더 큰 피스톤 직경을 가진 액추에이터를 사용할 수 있습니다. 이것은 핵심적인 설계 결정입니다.
일반적인 작동 압력 범위
다양한 응용 분야는 힘, 속도, 크기 및 효율성에 대한 고유한 요구 사항에 따라 다른 압력 범위를 선호하도록 발전해 왔습니다.
저압 시스템 (< 1500 PSI)
이러한 시스템은 힘 요구 사항이 적당하고 단순성이 중요한 응용 분야에 일반적입니다. 통나무 쪼개기 기계, 간단한 유압 프레스 및 일부 농업용 장비에서 찾을 수 있습니다. 구성 요소는 일반적으로 저렴하고 더 관대합니다.
표준 산업 시스템 (1500 - 3000 PSI)
이것은 대부분의 공장 자동화, 공작 기계 및 일반 산업 기계에 가장 적합한 범위입니다. 힘, 구성 요소 크기 및 비용의 탁월한 균형을 제공합니다. 대부분의 표준 펌프, 밸브 및 액추에이터는 이 범위, 특히 공칭 3,000 PSI 정격에 맞게 설계되었습니다.
고압 시스템 (3000 - 5000 PSI)
이 범위는 굴삭기, 불도저 및 크레인과 같은 모바일 기계가 지배적입니다. 이러한 응용 분야에서는 공간이 제한적입니다. 고압은 더 작은 액추에이터와 구성 요소가 엄청난 힘을 생성할 수 있도록 하여, 소형 및 강력한 장비 설계에 중요한 요소입니다.
초고압 시스템 (5,000+ PSI)
이것들은 특수 고성능 시스템입니다. 응용 분야에는 금속 성형을 위한 대형 유압 프레스, 항공기 착륙 장치 및 제어 표면, 고용량 잭킹 시스템이 포함됩니다. 이 범위의 구성 요소는 비싸고, 세심한 유지 보수가 필요하며, 상당한 안전 고려 사항이 있습니다.
절충점 이해
압력 범위를 선택하는 것은 균형을 맞추는 행위입니다. 단순히 가능한 가장 높은 압력을 사용하는 것이 항상 최선의 해결책은 아닙니다.
효율성 및 열
유압유가 가압될 때마다 에너지가 사용됩니다. 시스템이 5,000 PSI로 설계되었지만 일상적으로 1,500 PSI에서 작동한다면 비효율적일 수 있습니다. 또한, 밸브와 오리피스를 가로지르는 압력 강하는 열을 발생시키며, 더 높은 압력은 더 많은 열 발생으로 이어져 유체를 손상시키고 씰을 손상시킬 수 있습니다.
구성 요소 비용 및 크기
더 높은 압력 정격은 더 강한 재료와 더 견고한 구조를 요구합니다. 5,000 PSI 정격의 호스, 밸브 또는 펌프는 3,000 PSI 대응 제품보다 훨씬 비싸고 종종 더 무겁습니다. 전체 시스템은 최대 압력을 견딜 수 있도록 설계되어야 합니다.
유압 대 공압 구분
이러한 압력을 일반적으로 90에서 120 PSI 사이에서 작동하는 공압 시스템과 비교하는 것이 도움이 됩니다. 이 엄청난 압력 차이 때문에 유압 장치는 상대적으로 작은 액추에이터에서 엄청난 힘을 생성할 수 있으며, 이는 훨씬 더 높은 동력 밀도를 제공합니다.
응용 분야에 적합한 선택하기
"올바른" 압력은 주요 목표에 따라 결정됩니다. 시스템의 최대 압력 정격을 목표가 아닌 상한선으로 사용하십시오.
- 작은 공간에서 극한의 힘이 주요 초점이라면: 모바일 건설 장비에서 볼 수 있듯이 고압 시스템(3,000-5,000 PSI)이 필요할 가능성이 높습니다.
- 표준 공장 자동화 또는 기계 제작이 주요 초점이라면: 공칭 2,000-3,000 PSI 시스템을 중심으로 설계하는 것이 성능, 구성 요소 가용성 및 비용의 최상의 균형을 제공합니다.
- 기존 시스템을 문제 해결 중이라면: 가장 중요한 숫자는 압력 릴리프 밸브 설정입니다. 이것은 시스템의 최대 설계 압력을 알려주며, 이는 안전한 작동을 위한 궁극적인 한계입니다.
궁극적으로 압력은 엔지니어가 당면한 작업을 위해 필요한 정확한 힘을 효율적이고 안전하게 생성하는 데 사용하는 도구입니다.
요약표:
| 응용 분야 유형 | 일반적인 작동 압력 범위 (PSI) | 주요 특징 |
|---|---|---|
| 저압 시스템 | < 1,500 PSI | 적당한 힘, 단순한 설계, 비용 효율적인 구성 요소. |
| 표준 산업 시스템 | 1,500 - 3,000 PSI | 힘, 구성 요소 크기, 가용성 및 비용의 최상의 균형. |
| 고압 시스템 (모바일) | 3,000 - 5,000 PSI | 작은 공간에서 높은 힘; 굴삭기 및 크레인에 일반적. |
| 초고압 시스템 | 5,000+ PSI | 항공우주 및 중장비 프레스와 같은 특수 응용 분야를 위한 극한의 힘. |
