혼동의 핵심은 X선 형광(XRF)이 코팅의 한 종류가 아니라는 점입니다. 이는 코팅의 두께와 원소 조성을 *측정*하는 데 사용되는 비파괴 분석 기술입니다. 따라서 질문은 "XRF 코팅의 두께는 얼마인가"가 아니라 "XRF 기기가 측정할 수 있는 코팅 두께는 얼마인가"입니다.
XRF 분석기가 측정할 수 있는 두께 범위는 단일 값이 아닙니다. 이는 코팅과 하부 기판의 특정 재료에 전적으로 달려 있습니다. 일반적으로 XRF는 서브마이크로미터 수준에서 약 50~100마이크로미터(µm)까지의 금속 코팅 측정에 탁월합니다.
XRF가 코팅 두께를 측정하는 방법
XRF의 기능을 이해하려면 먼저 그 메커니즘을 이해해야 합니다. 이는 적용되는 재료가 아니라 검사 방법입니다.
X선 형광의 원리
XRF 분석기는 시료에 1차 X선 빔을 조사합니다. 이 고에너지 빔은 코팅 재료 내의 원자를 때려 내부 궤도 껍질에서 전자를 튕겨냅니다.
이로 인해 불안정한 공백이 생성되며, 이는 더 높은 에너지의 외부 껍질에 있는 전자에 의해 즉시 채워집니다. 이 전자가 더 낮은 에너지 상태로 떨어지면서 2차 또는 형광 X선을 방출합니다.
신호에서 두께로
이 형광 X선의 에너지는 그것이 나온 원소의 고유한 서명입니다(예: 금 원자는 니켈 원자와 다른 에너지 서명을 방출합니다).
기기는 이러한 서명 X선의 강도(초당 카운트 수)를 측정합니다. 특정 코팅의 경우, 더 높은 강도 신호는 더 많은 원자 수에 직접적으로 해당하며, 이는 더 큰 두께로 계산됩니다.
측정 가능한 두께 범위를 결정하는 요인은 무엇입니까?
XRF 측정의 효과와 정확도는 보편적이지 않습니다. 이는 분석되는 특정 재료의 물리학에 의해 결정됩니다.
재료 조성
XRF는 원소별로 특화되어 있습니다. 중간에서 높은 원자 번호를 가진 원소(예: 크롬, 니켈, 구리, 아연, 주석, 금, 백금)를 포함하는 코팅에 가장 잘 작동합니다. 이러한 무거운 원소에서 나오는 더 강한 형광 신호는 더 정확한 측정을 가능하게 합니다.
코팅 밀도 및 원자 번호
더 밀도가 높은 코팅과 원자 번호가 더 높은 코팅은 X선 빔을 더 많이 흡수합니다. 이는 덜 밀도가 높은 재료에 비해 측정 가능한 두께가 일반적으로 더 얇다는 것을 의미합니다.
예를 들어, XRF는 강철 위의 비교적 두꺼운 아연 코팅을 측정할 수 있지만, 니켈 위의 금과 같이 훨씬 더 밀도가 높은 코팅의 측정 가능한 범위는 더 얇을 것입니다.
기판의 역할
기판 또는 베이스 재료도 중요한 역할을 합니다. 때로는 측정이 코팅을 통과하여 올라오는 기판 신호의 감쇠(약화)를 기반으로 합니다. 더 두꺼운 코팅은 기판 신호를 더 많이 차단하여 정확한 계산을 가능하게 합니다.
절충점 및 한계 이해
강력하지만 XRF가 모든 응용 분야에 적합한 도구는 아닙니다. 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
"무한 두께" 임계값
특정 재료의 경우 XRF 신호가 더 이상 증가하지 않는 두께가 있습니다. 이 시점에서 코팅이 너무 두꺼워서 1차 X선이 바닥까지 침투할 수 없거나, 바닥에서 나오는 형광 X선이 빠져나가기 전에 완전히 흡수됩니다.
기기는 효과적으로 코팅 재료의 단단하고 "무한히" 두꺼운 조각을 보는 것과 같습니다. 이 상한선은 한 재료의 경우 25µm일 수 있고 다른 재료의 경우 75µm일 수 있습니다.
가벼운 원소의 한계
XRF는 일반적으로 매우 가벼운 원소(예: 수소, 탄소, 산소)로 만들어진 코팅을 측정하는 데 적합하지 않습니다. 이는 대부분의 페인트, 유기 폴리머 또는 무거운 원소를 포함하지 않는 양극 산화층의 두께를 측정하는 데 적합하지 않음을 의미합니다.
복잡한 다층 코팅
XRF는 여러 코팅 층을 동시에 측정할 수 있지만(예: 구리 위 니켈 위 금), 분석은 더 복잡해집니다. 소프트웨어는 각 층에서 겹치는 신호를 분해할 수 있어야 하며, 이는 정확한 보정과 불확실성을 유발할 수 있습니다.
응용 분야에 맞는 올바른 선택
이 가이드를 사용하여 XRF가 특정 목표에 적합한 측정 기술인지 확인하십시오.
- 주요 초점이 귀금속 도금(예: 전기 접점에 금)의 품질 관리인 경우: XRF는 전자 제품에 일반적인 매우 얇은 층(0.1~10µm)에 대한 탁월한 정밀도를 제공하는 업계 표준입니다.
- 주요 초점이 아연 도금 또는 전기 도금 코팅(예: 강철 위의 아연 또는 크롬) 측정인 경우: XRF는 생산 환경에 적합한 빠르고 안정적이며 비파괴적인 방법을 제공하며, 일반적으로 5~50µm 범위입니다.
- 주요 초점이 두꺼운 유기 코팅(예: 페인트 또는 분체 도장) 분석인 경우: XRF는 일반적으로 적합하지 않습니다. 와전류, 자기 유도 또는 초음파 게이지와 같은 다른 방법을 고려해야 합니다.
- 주요 초점이 새로운 박막에 대한 R&D인 경우: XRF는 나노미터에서 낮은 마이크로미터 범위에서 금속 또는 무기 박막의 원소 조성 및 두께를 분석하는 탁월한 도구입니다.
작업에 적합한 도구를 선택함으로써 측정값이 정확할 뿐만 아니라 의미가 있도록 보장합니다.
요약표:
| 코팅 유형 | 일반적인 측정 가능 두께 범위 | 주요 고려 사항 |
|---|---|---|
| 귀금속(예: 금) | 0.1 - 10 µm | 전자 제품에 이상적, 높은 정밀도 |
| 아연 도금/도금(예: 아연) | 5 - 50 µm | 생산 QC에 빠르고 안정적 |
| 무거운/밀도가 높은 금속(예: 백금) | 더 낮은 두께 범위 | 신호 흡수가 상한 범위를 제한 |
| 가벼운 원소(예: 페인트) | 일반적으로 부적합 | 와전류 또는 초음파 방법 고려 |
실험실에서 정확하고 신뢰할 수 있는 코팅 두께 측정을 보장하십시오. KINTEK은 강철 및 전자 제품과 같은 기판 위의 금속 코팅 품질 관리에 완벽한 XRF 분석기를 포함하여 정밀 실험실 장비를 전문으로 합니다. 당사의 전문가는 얇은 귀금속 필름부터 더 두꺼운 아연 도금층까지 모든 것을 측정하는 데 적합한 기기를 선택할 수 있도록 도와드립니다.
오늘 당사 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 실험실 요구 사항에 맞는 이상적인 솔루션을 찾으십시오.

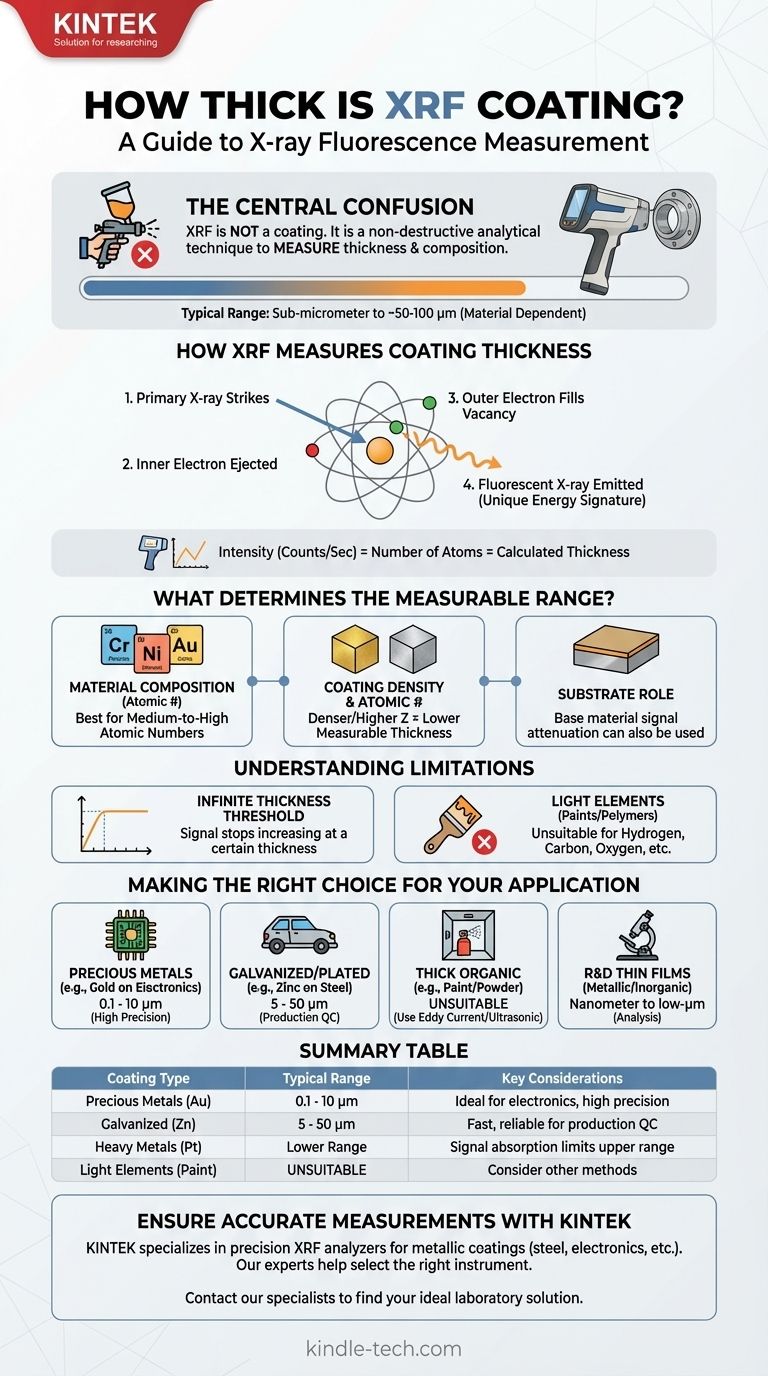

시각적 가이드
