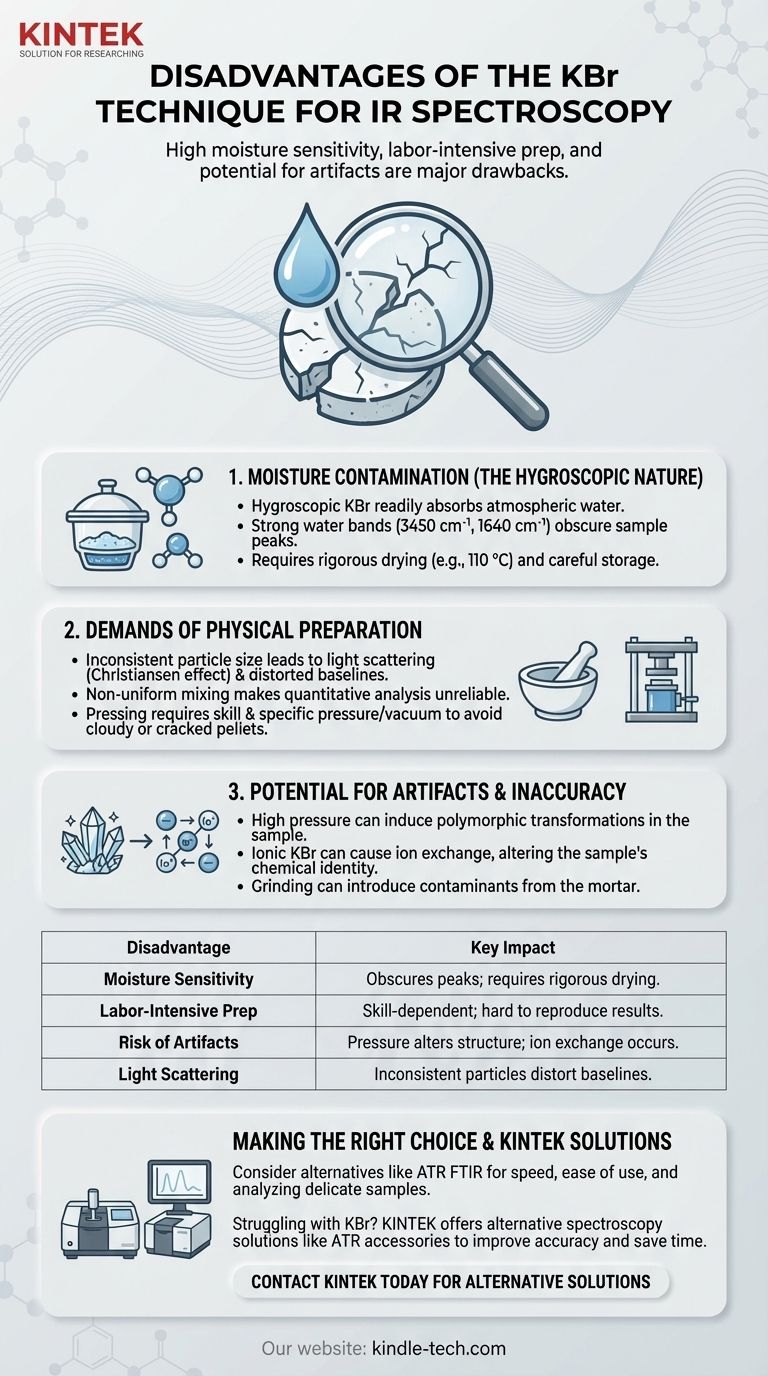

적외선(IR) 분광법을 위한 KBr 기법의 주요 단점은 수분에 대한 높은 민감성, 노동 집약적이고 기술에 민감한 시료 준비 과정, 그리고 스펙트럼 인공물을 유발하거나 시료 자체를 변경할 가능성입니다. 고품질 스펙트럼을 생성할 수 있지만, 이 방법은 상당한 주의와 전문 지식이 필요한 잠재적인 오류 원인으로 가득합니다.
KBr 펠릿 방법의 핵심 과제는 단순히 작업량에 있는 것이 아닙니다. 대기 중 수분부터 펠릿의 물리적 불일치에 이르기까지 스펙트럼 데이터의 정확성과 재현성을 손상시킬 수 있는 수많은 잠재적 오류 원인에 있습니다.
내재된 문제: 수분 오염
브롬화칼륨(KBr) 사용의 가장 지속적인 문제는 물과의 상호작용입니다. 이 단일 특성이 가장 흔한 실패와 스펙트럼 부정확성의 원인입니다.
KBr의 흡습성
브롬화칼륨은 흡습성이 매우 높습니다. 즉, 대기 중의 수분을 쉽게 흡수합니다. 주변 공기에 잠시 노출되는 것만으로도 KBr 분말이 물로 오염될 수 있습니다.
스펙트럼에 미치는 영향
흡수된 물은 수동적인 오염 물질이 아닙니다. IR 스펙트럼에서 매우 강하고 넓은 흡수 밴드를 생성하며, 주로 3450 cm⁻¹ 영역(O-H 신축)과 1640 cm⁻¹ 부근(H-O-H 굽힘)에서 나타납니다. 이러한 크고 방해되는 피크는 실제 시료의 N-H 또는 O-H 신축과 같은 중요한 피크와 쉽게 겹쳐져 해석을 어렵거나 불가능하게 만들 수 있습니다.
엄격한 건조의 필요성
이를 방지하기 위해 KBr은 오븐(예: 110 °C에서 몇 시간 동안)에서 철저히 건조하고 데시케이터에 보관해야 합니다. 이는 작업 흐름에 시간 소모적이지만 필수적인 단계를 추가하며, 시료 준비 중 습한 공기에 재노출되는 것을 방지하기 위해 지속적인 주의가 필요합니다.
물리적 준비의 요구 사항
수분이라는 화학적 문제를 넘어, 펠릿을 만드는 물리적 과정은 상당한 단점의 원인이 되며, 특수 장비와 기술이 모두 필요합니다.
불균일한 입자 크기
투명한 펠릿을 위해서는 시료와 KBr을 매우 미세한 분말로 갈아야 합니다. 입자가 너무 크면 적외선을 투과시키기보다는 산란시킬 것입니다. 이러한 산란 효과(크리스티안센 효과라고도 함)는 왜곡되고 기울어진 기준선을 초래하고 피크 강도의 정확도를 떨어뜨릴 수 있습니다.
불균일한 혼합
시료와 KBr의 균일한 혼합을 달성하는 것이 중요합니다. 시료가 펠릿 전체에 고르게 분포되지 않으면 결과 피크 강도가 벌크 물질을 대표하지 않아 정량 분석의 신뢰성을 떨어뜨립니다.
압착의 기술
펠릿을 만들려면 수 톤의 압력을 가하는 유압 프레스와 갇힌 공기를 제거하는 진공 다이가 필요합니다. 불충분한 진공은 빛을 산란시키는 흐리고 부서지기 쉬운 펠릿을 만듭니다. 잘못된 압력은 펠릿을 깨뜨리거나 불투명하게 만들 수 있습니다. 이 단계는 과학만큼이나 기술이므로, 특히 경험이 없는 사용자에게는 일관된 결과를 얻기 어렵습니다.
절충점 이해: 인공물 및 부정확성의 가능성
준비 과정은 단순히 품질 저하의 위험만 있는 것이 아니라, 예측하기 어려운 방식으로 결과를 적극적으로 변경할 수 있습니다.
물리적 및 화학적 상호작용
펠릿을 형성하는 데 사용되는 고압은 결정질 시료에서 다형성 변형을 유발하여 결정 구조를 변경하고 IR 스펙트럼을 변경할 수 있습니다. 또한 KBr의 이온성은 특정 시료, 특히 할로겐화물 염(예: 아민 염산염)과 이온 교환을 일으켜 펠릿 내에 새로운 화합물을 생성하고 원래 물질을 나타내지 않는 스펙트럼을 생성할 수 있습니다.
재현성의 과제
수분 함량, 입자 크기, 혼합 균일성, 분쇄 시간 및 압착 압력 등 많은 변수 때문에 재현성이 주요 단점입니다. 다른 날 또는 다른 작업자가 준비한 동일한 시료에서 동일한 스펙트럼을 얻는 것은 매우 어렵습니다.
분쇄로 인한 오염
시료와 KBr을 분쇄하는 행위(일반적으로 막자사발과 막자를 사용) 자체도 오염 물질을 유입할 수 있습니다. 이는 막자사발 표면에서 물질을 마모시켜 펠릿에 원치 않는 불순물을 추가할 수 있습니다.
목표에 맞는 올바른 선택
KBr 기법은 고전적인 방법이지만, 그 단점 때문에 항상 최선의 도구는 아닙니다. 현대적인 대안은 훨씬 적은 노력으로 더 신뢰할 수 있는 데이터를 제공하는 경우가 많습니다.
- 속도, 사용 편의성 또는 일상적인 스크리닝에 중점을 둔다면: ATR(감쇠 전반사) FTIR을 사용하세요. 시료 준비가 거의 필요 없으며 KBr과 관련된 모든 문제를 제거합니다.
- 신뢰할 수 있는 정량 분석에 중점을 둔다면: KBr 방법도 가능하지만, 매우 엄격하고 일관된 절차가 필요합니다. ATR 또는 용액 기반 투과 방법이 종종 더 재현성이 높습니다.
- 섬세하고 압력에 민감하거나 염 기반 시료를 분석하는 데 중점을 둔다면: KBr 펠릿 방법을 피하세요. 고압은 시료를 변경할 수 있으며, 이온 교환은 데이터를 손상시킬 수 있습니다. 대신 ATR 또는 확산 반사 기술을 고려하세요.
궁극적으로 KBr 펠릿 방법의 내재된 단점을 이해하면 특정 목표에 맞는 올바른 분석 기술을 선택할 수 있습니다.
요약 표:
| 단점 | 주요 영향 |
|---|---|
| 수분 민감성 | 물 밴드로 시료 피크를 가림; 엄격한 건조 필요. |
| 노동 집약적인 준비 | 분쇄, 혼합, 압착에 기술 필요; 재현하기 어려움. |
| 인공물 위험 | 고압이 결정 구조를 변경하거나 이온 교환을 유발할 수 있음. |
| 빛 산란 | 불균일한 입자 크기는 왜곡된 기준선을 초래함. |
KBr 펠릿에서 일관성 없는 IR 결과로 어려움을 겪고 계십니까? KINTEK은 분광법을 위한 실험실 장비 및 소모품을 전문으로 합니다. 저희 전문가들은 ATR 액세서리와 같은 올바른 대체 기술을 선택하여 시간을 절약하고 정확도를 향상시키는 데 도움을 드릴 수 있습니다. 지금 저희 팀에 연락하여 실험실 워크플로우를 최적화하세요!
관련 제품
- 분할 전기 실험실 펠릿 프레스 40T / 65T / 100T / 150T / 200T
- kbr 펠릿프레스 2T
- 버튼 배터리 프레스 2T
- 자동 실험실 펠렛 프레스 기계 20T / 30T / 40T / 60T / 100T
- 안전 커버가 있는 수동 랩 유압 펠렛 프레스 15T / 24T / 30T / 40T / 60T
