인듐 주석 산화물(ITO)을 증착하는 데 있어, 가장 일반적이고 산업적으로 지배적인 방법은 마그네트론 스퍼터링입니다. 증발, 화학 기상 증착(CVD), 원자층 증착(ALD)과 같은 다른 기술도 사용되지만, 스퍼터링은 디스플레이 및 터치스크린과 같은 대부분의 상업적 응용 분야에서 필름 품질, 증착 속도 및 확장성의 균형을 가장 잘 제공합니다.
ITO 증착 방법을 선택하는 것은 단 하나의 "최고의" 기술을 찾는 것이 아니라, 중요한 상충 관계 세트를 이해하는 것입니다. 결정은 전기 전도성, 광학 투명도, 비용, 생산량 및 기판 유형에 대한 특정 요구 사항의 균형을 맞추는 데 달려 있습니다.
증착의 두 가지 기둥: PVD 및 CVD
거의 모든 ITO 증착 기술은 물리적 기상 증착(PVD)과 화학 기상 증착(CVD)이라는 두 가지 주요 범주로 나뉩니다. 이 차이점을 이해하는 것이 올바른 방법을 선택하는 첫 번째 단계입니다.
PVD 방법은 물리적 공정(충돌 또는 가열과 같은)을 사용하여 고체 ITO 타겟을 증기로 변환한 다음, 진공 상태에서 기판 위에 응축시킵니다. CVD 방법은 전구체 가스 간의 화학 반응을 사용하여 기판 표면에 고체 ITO 필름을 형성합니다.
물리적 기상 증착(PVD): 산업 표준
PVD는 우수한 특성을 가진 고순도, 고밀도 필름을 생성할 수 있다는 점에서 선호됩니다.
마그네트론 스퍼터링(주력 기술) 이는 ITO 코팅 유리 및 플라스틱의 대규모 생산을 위한 주력 방법입니다. 고전압 플라즈마를 사용하여 세라믹 ITO 타겟을 폭격하여 기판 위에 증착되는 원자를 방출합니다.
이 기술이 지배적인 이유는 필름 두께, 넓은 영역에 걸친 균일성, 그리고 결과 필름의 우수한 광전자 특성에 대한 높은 제어력 때문입니다.
전자빔(E-Beam) 증발 이 방법에서는 고에너지 전자빔이 진공 상태에서 도가니에 있는 ITO 소스 재료를 가열하고 증발시킵니다. 증기는 시선 경로를 따라 이동하여 기판 위에 응축됩니다.
스퍼터링보다 종종 더 빠르고 개념적으로 간단하지만, 정확한 화학량론(인듐 대 주석 비율)을 제어하는 것이 어려울 수 있으며, 이는 필름 성능에 직접적인 영향을 미칩니다.
펄스 레이저 증착(PLD) PLD는 고출력 레이저를 사용하여 회전하는 ITO 타겟을 절제하여 플라즈마 플룸을 생성하고 기판 위에 필름을 증착합니다.
이 방법은 매우 고품질의 결정질 필름을 만드는 데 주로 연구 개발에 사용됩니다. 그러나 대면적 생산을 위한 확장성이 어려워 대부분의 상업적 용도로는 비실용적입니다.
화학 기상 증착(CVD): 정밀도 및 순응도를 위해
CVD는 화학 반응을 통해 처음부터 필름을 구축하여 특정 응용 분야에 고유한 이점을 제공합니다.
화학 기상 증착(CVD) CVD 공정에서는 인듐, 주석 및 산소를 포함하는 휘발성 전구체 가스가 반응 챔버로 도입됩니다. 이들은 가열된 기판 표면에서 반응하여 고체 ITO 필름을 형성합니다.
CVD의 주요 이점은 시선 기반 PVD 방법이 실패하는 복잡하고 평평하지 않은 3D 표면을 균일하게 덮는 고도로 순응적인 코팅을 생성할 수 있다는 것입니다.
원자층 증착(ALD) ALD는 전구체 가스를 한 번에 하나씩 챔버에 펄스 방식으로 주입하는 CVD의 정교한 하위 유형입니다. 이를 통해 원자 수준의 정밀도로, 한 번에 하나의 단일층씩 필름을 성장시킬 수 있습니다.
이 기술은 두께에 대한 탁월한 제어를 제공하며 예외적으로 균일하고 핀홀이 없는 필름을 만듭니다. 주요 단점은 매우 느리고 비용이 많이 드는 공정이라는 점으로, 이는 고도로 전문화된 고부가가치 응용 분야에 한정됩니다.
상충 관계 이해하기
모든 시나리오에 완벽한 단일 방법은 없습니다. 올바른 선택은 전적으로 프로젝트의 우선순위에 달려 있습니다.
필름 품질 대 증착 속도
스퍼터링은 상업적으로 실행 가능한 속도로 고품질 필름을 생산하여 우수한 균형을 제공합니다. PLD는 최고 품질의 결정질 필름을 생산할 수 있지만 매우 느립니다. 증발은 빠르지만 필름 품질과 반복성을 저해할 수 있습니다.
ALD는 모든 것 중에서 가장 느린 증착 속도(시간당 나노미터 단위로 측정)를 제공하지만 최고의 순응도와 두께 제어를 제공합니다.
증착 온도
코팅하는 기판은 결정적인 요소입니다. CVD 공정은 종종 높은 기판 온도를 필요로 하는데, 이는 유연한 폴리머나 플라스틱과 같은 민감한 재료를 손상시킬 수 있습니다.
많은 PVD 공정, 특히 스퍼터링은 상온 또는 그 근처에서 수행될 수 있으므로 유연한 전자 장치와 같은 온도에 민감한 응용 분야에 이상적입니다.
확장성 및 비용
디스플레이, 태양 전지판, 건축용 유리와 같은 평면 기판의 대량 생산의 경우, 마그네트론 스퍼터링은 확장성과 성숙한 생태계 덕분에 논란의 여지 없는 선두 주자입니다.
CVD도 대량 생산을 위해 확장될 수 있지만, 장비 및 전구체 가스 비용이 더 높을 수 있습니다. E-빔 증발은 배치 처리를 위한 저렴한 옵션인 경우가 많으며, PLD 및 ALD는 일반적으로 가장 비싸며 R&D 또는 틈새 제품에 사용됩니다.
응용 분야에 맞는 올바른 선택하기
응용 분야의 최종 목표가 최적의 증착 방법을 결정합니다.
- 디스플레이나 스마트 글래스와 같은 평면 표면의 대량 제조에 중점을 두는 경우: 마그네트론 스퍼터링은 품질, 속도 및 비용 효율성의 균형을 위한 산업 표준입니다.
- 복잡한 3D 지형 또는 유연한 기판 코팅에 중점을 두는 경우: 기판 손상 없이 순응적인 커버리지를 달성하기 위해 CVD 또는 저온 스퍼터링이 최선의 선택입니다.
- 고급 센서 또는 마이크로일렉트로닉스를 위한 초박막의 완벽한 필름 생성에 중점을 두는 경우: ALD 또는 PLD는 궁극적인 정밀도와 필름 품질을 제공하여 더 높은 비용과 느린 속도를 정당화합니다.
이러한 핵심 상충 관계를 이해하면 재료, 성능 및 생산 목표에 완벽하게 부합하는 증착 기술을 선택할 수 있는 힘을 얻게 됩니다.
요약표:
| 방법 | 범주 | 주요 이점 | 최적 용도 |
|---|---|---|---|
| 마그네트론 스퍼터링 | PVD | 품질, 속도 및 확장성의 균형 | 대량 제조(디스플레이, 유리) |
| 전자빔 증발 | PVD | 높은 증착 속도 | 배치 처리, 단순한 응용 분야 |
| 펄스 레이저 증착(PLD) | PVD | 최고 품질의 결정질 필름 | R&D, 특수 마이크로일렉트로닉스 |
| 화학 기상 증착(CVD) | CVD | 복잡한 3D 표면에 대한 순응성 코팅 | 비평면 지형 코팅 |
| 원자층 증착(ALD) | CVD | 원자 수준의 두께 제어 및 균일성 | 센서를 위한 초박막, 핀홀 없는 필름 |
실험실 워크플로우에 ITO 증착을 통합할 준비가 되셨습니까?
올바른 증착 기술을 선택하는 것은 프로젝트 성공에 매우 중요합니다. KINTEK은 고급 재료 증착 공정을 위한 고품질 실험실 장비 및 소모품 공급을 전문으로 합니다. 생산 규모를 확장하든 연구의 경계를 넓히든, 당사의 전문 지식은 최적의 필름 품질과 성능을 달성하는 데 도움이 될 수 있습니다.
귀하의 특정 ITO 증착 요구 사항에 대해 논의하고 KINTEK 솔루션이 실험실의 기능과 효율성을 향상시킬 수 있는 방법을 찾으려면 지금 전문가에게 문의하십시오.

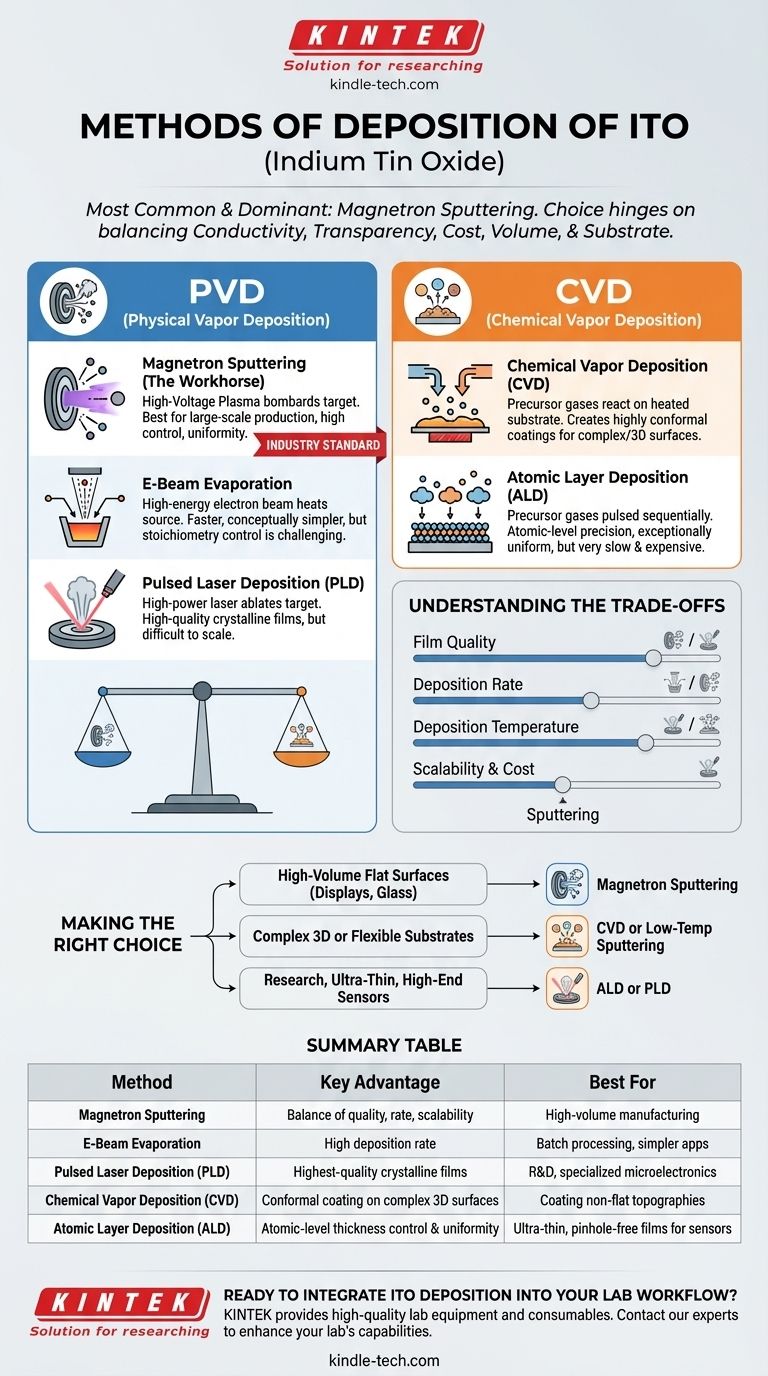

시각적 가이드
