화학 기상 증착(CVD)을 통해 고품질 그래핀을 생산하는 가장 일반적인 전구체는 기체 탄소원이며, 메탄(CH4)이 산업 및 연구 표준입니다. 액체 및 고체 탄소원도 사용될 수 있지만, 메탄은 크고 단일층 시트를 성장시키는 데 필요한 정밀한 제어와 신뢰성을 제공합니다.
탄소 전구체는 주요 성분이지만, 정밀하게 제어되는 시스템의 한 부분일 뿐입니다. 성공적인 그래핀 합성은 촉매 기판, 특정 운반 가스, 그리고 반응을 유도하는 고온 환경에 똑같이 의존합니다.
그래핀 CVD의 핵심 구성 요소
전구체가 어떻게 그래핀이 되는지 이해하려면 먼저 완전한 "레시피"와 각 구성 요소가 반응에서 수행하는 역할을 이해해야 합니다.
탄소 전구체 (원료)
전구체는 탄소 원자를 공급하는 원료입니다. 다양한 탄화수소가 작동할 수 있지만, 일반적으로 물리적 상태에 따라 분류됩니다.
메탄과 같은 기체 전구체는 반응 챔버로의 유량 제어가 용이하여 가장 널리 사용됩니다.
헥산이나 에탄올과 같은 액체 전구체도 효과적입니다. 이들은 가열되어 증발한 다음 가스에 의해 노로 운반됩니다.
PMMA 폴리머 필름과 같은 고체 전구체도 사용할 수 있지만, 성장 과정에서 탄소 공급에 대한 동적 제어가 덜합니다.
촉매 기판 (기반)
CVD를 통한 그래핀 성장은 빈 공간에서 일어나지 않습니다. 형성될 표면이 필요합니다. 이것이 금속 촉매의 역할입니다.
구리(Cu) 포일이 가장 일반적인 선택입니다. 낮은 탄소 용해도는 주요 장점이며, 단일층(단층) 그래핀의 성장을 자연스럽게 촉진합니다. 또한 저렴하고 대형으로 구할 수 있습니다.
니켈(Ni)은 또 다른 일반적인 촉매이지만, 높은 탄소 용해도로 인해 때로는 바람직하지 않을 수 있는 다층 그래핀이 형성될 수 있습니다.
운반 및 반응 가스 (환경)
이 가스들은 노 내부에 필요한 특정 대기 조건을 만듭니다. 이들은 수동적인 관찰자가 아닙니다.
아르곤(Ar)은 시스템에서 원치 않는 산소를 제거하고 성장 과정 동안 안정적인 압력을 유지하는 데 자주 사용되는 불활성 가스입니다.
수소(H2)는 더 적극적인 역할을 합니다. 촉매 표면을 깨끗하게 유지하는 데 도움이 되며, 성장하는 그래핀 결정의 모양과 크기에 영향을 미쳐 최종 품질에 영향을 미칠 수 있습니다.
고온 (에너지)

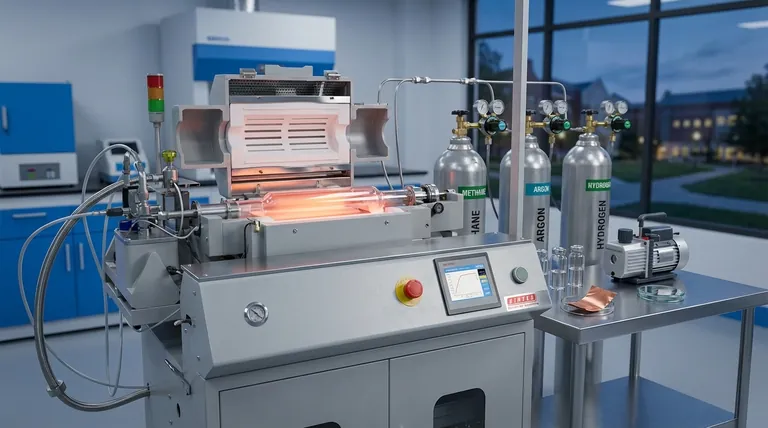

전체 공정은 일반적으로 1000 °C 정도로 가열되는 고온 관형 노 내부에서 진행됩니다. 이 극심한 열은 탄소 전구체 분자가 촉매와 접촉할 때 분해되는 데 필요한 에너지를 제공합니다.
전구체가 그래핀이 되는 방법
메탄과 같은 단순한 가스가 완벽한 그래핀 시트로 변환되는 것은 원자 수준에서 단계별로 진행되는 과정입니다.
흡착 및 분해
먼저, 탄소 전구체(예: 메탄) 분자가 뜨거운 구리 포일 위로 흐릅니다. 고온은 이 분자들을 분해하거나 분해시켜 개별 탄소 원자를 촉매 표면에 방출합니다.
확산 및 핵 생성
이러한 자유 탄소 원자는 이동성이 매우 높으며 뜨거운 구리 표면을 가로질러 확산됩니다. 결국 서로 충돌하여 안정적인 작은 클러스터를 형성하기 시작합니다. 이러한 작은 그래핀 결정의 초기 형성을 핵 생성이라고 합니다.
단층으로의 가장자리 성장
이러한 초기 그래핀 "섬"이 형성되면, 이들은 씨앗 역할을 합니다. 표면에 도착하는 후속 탄소 원자는 기존 섬의 가장자리에 우선적으로 부착됩니다. 이 가장자리 성장 과정은 섬이 확장되고 합쳐져 전체 기판을 덮는 연속적인 단일 원자층 그래핀 시트를 형성할 때까지 계속됩니다.
주요 제어 요인 이해
단순히 구성 요소를 혼합하는 것만으로는 충분하지 않습니다. 최종 그래핀 필름의 품질은 공정 조건에 매우 민감합니다.
전구체 유량 및 농도
탄소 전구체가 도입되는 속도는 매우 중요합니다. 너무 적으면 성장이 느리고 완전한 필름을 형성하지 못할 수 있습니다. 너무 많으면 품질이 낮은 다층 그래핀이 형성될 위험이 있습니다.
가스 수송 역학
가스가 노 튜브를 통해 흐르는 방식은 증착 과정에 직접적인 영향을 미칩니다. 부드럽고 층류적인 흐름은 전구체가 전체 촉매 표면에 균일하게 전달되도록 하여 보다 일관된 그래핀 필름을 생성하는 데 필수적입니다.
미량 가스의 역할
산소와 같은 미량의, 때로는 의도하지 않은 다른 가스조차도 최종 결과에 크게 영향을 미칠 수 있습니다. 종종 오염 물질로 간주되지만, 제어된 미량의 산소는 실제로 결함을 에칭하고 그래핀 결정의 최종 형태에 영향을 미치는 데 사용될 수 있습니다.
목표에 맞는 올바른 선택
전구체와 더 큰 CVD 시스템에서의 역할을 이해하면 특정 목표에 맞게 프로세스를 조정할 수 있습니다.
- 대면적, 고품질 단층 그래핀이 주요 목표라면: 메탄과 같은 기체 전구체를 고순도 구리 포일 촉매와 함께 사용하고, 가스 유량의 정밀한 제어에 집중하세요.
- 비용 효율적이고 확장 가능한 생산이 주요 목표라면: 압연 구리 포일에 메탄 가스를 사용하는 표준 방법은 산업 규모 응용 분야에서 가장 경제적이고 성숙한 공정으로 남아 있습니다.
- 새로운 특성이나 특정 성장 패턴을 탐색 중이라면: 액체 전구체를 실험하거나 H2 농도를 조절하면 성장 역학 및 최종 결정 구조를 변경할 수 있습니다.
그래핀 합성을 마스터하는 것은 전구체, 촉매 및 환경 간의 상호 작용을 정밀하게 제어하는 문제입니다.
요약표:
| 전구체 유형 | 일반적인 예시 | 주요 특징 |
|---|---|---|
| 기체 | 메탄 (CH₄) | 제어하기 가장 쉬움, 대면적 단층 성장 산업 표준 |
| 액체 | 에탄올, 헥산 | 효과적, 도입 전 증발 필요 |
| 고체 | PMMA | 덜 일반적, 성장 중 동적 제어가 덜함 |
그래핀 합성 공정을 최적화할 준비가 되셨나요? KINTEK은 신뢰할 수 있는 고품질 그래핀 생산에 필수적인 고순도 실험실 장비 및 소모품(CVD 노에서 촉매 기판 및 운반 가스까지)을 제공하는 데 특화되어 있습니다. 당사의 전문가가 올바른 전구체를 선택하고 시스템을 성공적으로 구성하는 데 도움을 드릴 수 있습니다. 지금 당사 팀에 문의하여 귀하의 특정 실험실 요구 사항에 대해 논의하십시오!
