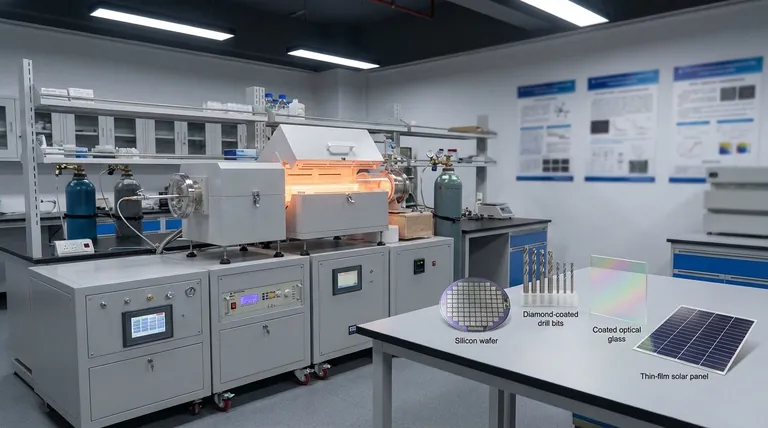

CVD의 용도는 무엇인가요? 마이크로칩부터 다이아몬드 코팅까지

본질적으로 화학 기상 증착(CVD)은 원자 단위로 표면에 고성능의 초박막 재료를 형성하는 정교한 공정입니다. 그 용도는 휴대폰과 컴퓨터의 마이크로칩 제작부터 산업용 도구에 대한 놀랍도록 내구성이 강하고 마모에 강한 코팅을 만들고 태양광 패널 및 의료용 임플란트의 재료 특성을 향상시키는 데 이르기까지 광범위한 산업에 걸쳐 있습니다. 또한 합성 다이아몬드와 첨단 재료를 생산하는 데에도 사용됩니다.

CVD의 진정한 힘은 그것이 무엇에 사용되는지가 아니라 그것이 왜 필수적인지에 있습니다. 가장 복잡한 모양에도 예외적으로 순수하고, 밀도가 높으며, 완벽하게 균일한 코팅을 만들 수 있는 고유한 능력은 정밀도가 가장 중요한 현대 제조를 위한 기반 기술입니다.

현대 전자공학의 기반

반도체 산업은 모든 현대 전자 장치를 구동하는 미세한 구조를 구축하기 위해 CVD에 크게 의존합니다. 이 공정은 집적 회로의 층을 이루는 복잡한 아키텍처를 만드는 데 필수적입니다.

집적 회로 제작

모든 컴퓨터 칩은 실리콘 웨이퍼 위에 서로 다른 재료의 매우 얇은 층을 증착하여 만들어지는 수백만 또는 수십억 개의 트랜지스터로 구성됩니다. CVD는 이산화규소(절연체) 및 질화규소(보호층)와 같은 이러한 중요한 박막을 증착하는 주요 방법입니다.

이 공정은 칩 성능과 신뢰성에 필수적인 예외적인 순도와 균일성으로 이러한 층이 증착되도록 보장합니다.

원자층 정밀도 달성

전자 부품이 계속해서 작아짐에 따라 이를 제조하는 데 필요한 정밀도는 기하급수적으로 증가하고 있습니다. 원자층 증착(ALD)과 같은 고급 CVD 형태는 엔지니어가 한 번에 단일 원자층씩 박막을 구축할 수 있도록 하여 두께와 조성에 대한 궁극적인 제어를 제공합니다.

광전 장치 동력화

컴퓨터 칩에 적용되는 것과 동일한 원리가 태양 전지를 만드는 데에도 사용됩니다. CVD는 햇빛을 전기로 변환하는 역할을 하는 얇은 반도체 박막을 증착하는 데 사용되어 재생 에너지 분야의 핵심 공정이 됩니다.

고성능 표면 공학

전자공학을 넘어 CVD는 재료의 표면 특성을 근본적으로 변화시켜 더 강하게 만들거나, 더 탄력 있게 만들거나, 새로운 화학적 특성을 부여하는 지배적인 기술입니다.

합성 다이아몬드 생산

CVD는 알려진 가장 단단한 재료 중 하나인 합성 다이아몬드 층을 다른 표면 위에 성장시키는 데 사용될 수 있습니다. 이는 일반적으로 산업용 절삭 공구, 드릴 비트 및 기타 구성 요소에 적용되어 마모에 매우 강하게 만들어 수명과 성능을 극적으로 향상시킵니다.

보호 장벽층 생성

많은 제품은 환경으로부터의 보호가 필요합니다. CVD는 수분, 산소 및 기타 부식성 요소에 대한 가스 불투과성 장벽 역할을 하는 밀도가 높고 비다공성인 박막을 증착하는 데 사용됩니다.

이는 민감한 전자 부품 보호, 변색 방지 코팅 생성, 심지어 식품 포장재 라이닝과 같은 응용 분야에 중요합니다.

광학적 특성 향상

CVD는 유리와 플라스틱에 미세하게 얇은 코팅을 적용하여 빛과의 상호 작용 방식을 제어하는 데 사용됩니다. 여기에는 카메라 렌즈와 안경에 반사 방지 코팅을 만들거나 건축용 유리에 열 차단층을 증착하여 에너지 효율을 개선하는 것이 포함됩니다.

CVD가 선호되는 이유

CVD의 광범위한 채택은 대체 코팅 기술이 쉽게 따라잡을 수 없는 몇 가지 핵심 장점에서 비롯됩니다. 이러한 기능은 다양한 응용 분야를 직접적으로 가능하게 합니다.

비교할 수 없는 순도와 균일성

CVD는 기체 전구체로부터 박막을 구축하는 화학 공정이므로 결과 층은 극도로 순수하고 밀도가 높습니다. 이는 기계적 방식과는 뚜렷한 대조를 이루며 반도체의 전기적 특성에 필수적입니다.

모든 모양에 대한 등각 코팅

시선(line-of-sight) 증착 방법(스퍼터링 등)과 달리 CVD 공정의 가스는 복잡한 3차원 물체의 모든 표면을 고르게 감싸고 코팅할 수 있습니다. 등각 코팅을 생성하는 이러한 능력은 복잡하거나 불규칙한 모양을 가진 구성 요소에 매우 중요합니다.

박막 특성에 대한 정밀 제어

엔지니어는 CVD 공정을 정밀하게 제어하여 박막의 두께, 조성 및 미세 구조를 세부 조정할 수 있습니다. 이는 전기 전도성, 경도 또는 특정 굴절률 등 매우 구체적인 특성을 가진 표면을 엔지니어링할 수 있음을 의미합니다.

산업적 확장성

CVD 공정은 확장성이 뛰어나며, 소규모 실험실 연구부터 수백만 개의 컴퓨터 칩 제조 또는 광대한 건축용 유리 시트 코팅에 필요한 대규모 산업 생산에 이르기까지 모든 것에 효과적으로 작동합니다.

목표에 맞는 방법 선택

CVD의 올바른 적용은 원하는 결과에 전적으로 달려 있습니다. 주요 목표를 이해하는 것이 그 힘을 활용하는 열쇠입니다.

• 마이크로일렉트로닉스에 중점을 둔 경우: 핵심은 CVD가 실리콘 웨이퍼에 초고순도, 원자 수준의 정밀도 및 완벽하게 균일한 박막을 증착하는 능력입니다.
• 기계적 내구성에 중점을 둔 경우: 도구 및 구성 요소에 대해 예외적으로 단단하고 마모에 강한 세라믹 및 다이아몬드 코팅을 생성하는 힘이 핵심입니다.
• 첨단 재료에 중점을 둔 경우: 고유한 광학적, 화학적 장벽 또는 여과 특성을 가진 표면을 엔지니어링하는 다용성이 가치입니다.

궁극적으로 화학 기상 증착은 우수한 재료를 처음부터 구축하기 위한 최고의 기술이며, 거의 모든 첨단 산업에서 혁신을 가능하게 합니다.

요약표:

산업/응용 분야	주요 CVD 용도
전자공학	마이크로칩 제작, 절연층 증착(예: 이산화규소), 원자층 증착(ALD)
산업용 도구	절삭 공구 및 드릴 비트에 대한 마모 방지 다이아몬드 코팅 생성
광학 및 유리	렌즈 및 건축용 유리에 반사 방지 및 열 차단 코팅 적용
재생 에너지	태양 전지를 위한 얇은 반도체 박막 증착
의료 및 첨단 재료	합성 다이아몬드, 의료용 임플란트 및 보호 장벽층 생산
주요 장점	뛰어난 순도, 균일/등각 코팅, 정밀 제어, 확장성
