난방로의 진공 스위치란 무엇인가요? 난방 시스템의 필수 안전 수호자

현대식 난방로에서 "진공 스위치"라고 흔히 불리는 부품은 더 정확하게는 압력 스위치라고 합니다. 이는 난방로의 배기 시스템이 올바르게 작동하는지 확인한 후에만 주 버너가 점화되도록 하는 중요한 안전 장치입니다. 이 장치는 일산화탄소와 같은 위험한 연소 부산물이 집 밖으로 안전하게 배출되도록 보장합니다.

난방로 압력 스위치는 안전 문지기 역할을 합니다. 그 유일한 목적은 드래프트 유도 모터가 배기 가스를 환기 파이프를 통해 끌어내기 위한 필요한 음압(진공)을 생성하여 생활 공간으로 유입되는 것을 방지하는지 확인하는 것입니다.

난방로 압력 스위치의 목적

중요한 안전 의무

압력 스위치의 주요 역할은 안전입니다. 난방로가 연료를 연소할 때 유해 가스가 생성됩니다. 압력 스위치는 이러한 가스가 건물 밖으로 활발하고 안전하게 배출되도록 보장합니다.

환기 시스템이 막히거나 드래프트 모터가 고장 나면 스위치는 적절한 공기 흐름 부족을 감지합니다. 그러면 난방로가 점화되는 것을 방지하여 난방로 내부와 집안에 유독 가스가 위험하게 축적되는 것을 막습니다.

진공 스위치의 "진공"

"진공 스위치"라는 용어는 이 부품이 음압을 감지하도록 설계되었기 때문에 사용됩니다. 난방로의 드래프트 유도 모터가 켜지면 환기 파이프에 흡입력(약간의 진공)이 생성됩니다. 압력 스위치는 이 흡입력을 측정합니다.

흡입력이 올바른 사전 설정 수준에 도달하면 스위치는 전기 회로를 닫아 난방로 제어 보드에 점화 시퀀스를 진행해도 안전하다는 신호를 보냅니다.

시동 시퀀스에서 스위치가 작동하는 방식

압력 스위치는 온도 조절기가 난방을 요청할 때마다 정확한 순서로 작동합니다. 이는 난방로의 점화 시퀀스에서 가장 먼저 확인하는 사항 중 하나입니다.

1단계: 난방 요청

시퀀스는 온도 조절기가 난방로에 켜지라는 신호를 보낼 때 시작됩니다.

2단계: 드래프트 유도 모터 시작

가스가 방출되거나 점화되기 전에 난방로 제어 보드는 드래프트 유도 모터를 활성화합니다. 이것은 열 교환기를 통해 공기를 끌어당겨 배기 통풍구 밖으로 밀어내는 작은 팬입니다.

3단계: 스위치가 음압 감지

모터가 작동하면 필요한 음압이 생성됩니다. 이 흡입력은 작은 고무 또는 실리콘 호스를 통해 압력 스위치로 전달됩니다.

4단계: 스위치가 닫히고 점화 진행

스위치가 필요한 음압이 충족되었음을 감지하면 닫히면서 저전압 전기 회로를 완성합니다. 이는 제어 보드에 환기 시스템이 깨끗하고 작동 중임을 알려줍니다. 그제서야 제어 보드는 다음 단계인 점화기 가열 및 가스 밸브 열기로 진행합니다.

일반적인 고장 지점 및 그 의미

압력 스위치가 닫히지 않으면 난방로가 점화되지 않고 시스템이 종료됩니다. 이는 종종 난방로 제어 보드의 깜박이는 오류 코드로 표시됩니다. 고장이 항상 스위치 자체에 있는 것은 아니며, 종종 시스템의 다른 부분에 문제가 있는 경우가 많습니다.

환기 시스템의 막힘

이것이 가장 흔한 원인입니다. 새 둥지, 얼음, 눈 또는 기타 이물질이 집 밖의 PVC 흡입 또는 배기 파이프를 막을 수 있습니다. 막힘은 유도 모터가 필요한 흡입력을 생성하는 것을 방해하므로 스위치는 당연히 열린 상태를 유지합니다.

고장난 드래프트 유도 모터

유도 모터가 고장 나면 필요한 음압을 생성할 만큼 충분히 빠르게 회전하지 못할 수 있습니다. 압력 스위치는 이 불충분한 드래프트를 올바르게 감지하고 점화를 방지합니다.

균열 또는 분리된 호스

드래프트 모터와 압력 스위치를 연결하는 작은 호스는 시간이 지남에 따라 부서지거나 금이 가거나 분리될 수 있습니다. 이 호스에 누출이 발생하면 스위치가 실제 진공 수준을 감지하지 못하여 오류가 발생합니다.

막힌 응축수 배수구

고효율 응축 난방로에서는 막힌 응축수 배수관으로 인해 물이 유도 모터 하우징으로 역류할 수 있습니다. 이 막힘은 공기 흐름을 방해하고 압력 스위치가 닫히는 것을 방지할 수 있습니다.

결함 있는 스위치

덜 흔하지만 스위치 자체도 고장 날 수 있습니다. 내부 다이어프램이 고착되거나 전기 접점이 마모되어 적절한 진공이 존재하더라도 고장 날 수 있습니다.

목표에 맞는 올바른 선택

압력 스위치의 기능을 이해하면 난방로 문제를 더 효과적으로 진단할 수 있습니다.

• 난방로 이해에 중점을 둔다면: 압력 스위치가 모든 난방 주기 전에 적절한 환기를 확인하는 간단하지만 필수적인 안전 구성 요소임을 인식하십시오.

• 난방 불능 상황 문제 해결에 중점을 둔다면: 압력 스위치는 핵심 점검 지점입니다. 스위치가 고장 났다고 가정하기 전에 항상 막힌 환기 파이프, 막힌 응축수 배수구, 금이 가거나 느슨한 감지 호스를 먼저 확인하십시오. 이들이 훨씬 더 흔한 근본 원인입니다.

이 작고 간단한 스위치는 난방로의 안전한 작동을 위한 중요한 수호자 역할을 합니다.

요약표:

기능	핵심 역할	일반적인 고장 지점
안전 확인	점화 전 적절한 환기 확인	막힌 환기 파이프 또는 배기구
압력 감지	드래프트 유도 모터의 음압(진공) 측정	균열 또는 분리된 감지 호스
시스템 활성화	점화 시퀀스 진행을 허용하기 위해 전기 회로 닫기	고장난 드래프트 유도 모터 또는 막힌 응축수 배수구

귀하의 실험실 난방 장비가 최고의 안전성과 신뢰성으로 작동하도록 보장하십시오. KINTEK은 난방로 구성 요소 및 안전 시스템을 포함한 고품질 실험실 장비 및 소모품을 전문으로 합니다. 당사의 전문가가 안전하고 효율적인 실험실 환경을 유지하는 데 필요한 올바른 부품을 선택하도록 도와드릴 수 있습니다. 지금 문의하십시오 귀하의 특정 실험실 요구 사항과 당사가 귀하의 운영을 어떻게 지원할 수 있는지 논의하십시오.

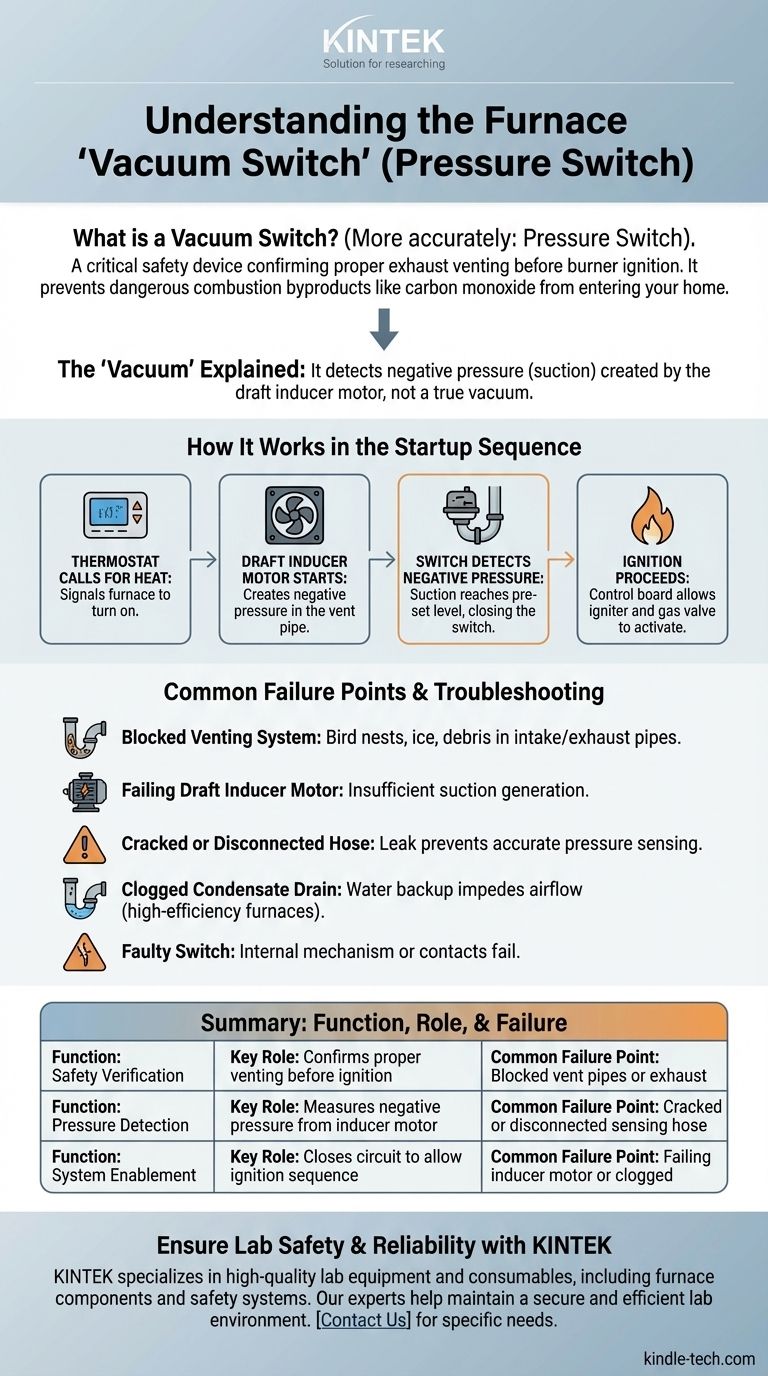

시각적 가이드
