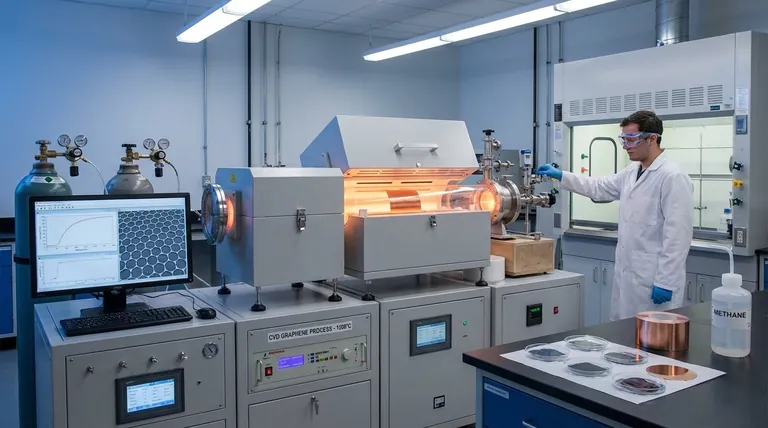

그래핀 합성의 화학적 방법은 무엇인가요? (5가지 핵심 단계 설명)

그래핀 합성의 화학적 방법에는 주로 화학 기상 증착(CVD)이 사용됩니다.

이 방법은 잠재적으로 대규모로 고품질의 그래핀 필름을 생산할 수 있는 능력으로 높은 평가를 받고 있습니다.

이 과정은 복잡하지만 특정 재료 및 조건과 관련된 몇 가지 주요 단계로 요약할 수 있습니다.

답변 요약:

그래핀 합성의 화학적 방법은 무엇인가요? (5가지 핵심 단계 설명)

그래핀 합성의 화학적 방법, 특히 화학 기상 증착(CVD)은 니켈이나 구리와 같은 기판 위에 그래핀 필름을 성장시키는 것입니다.

이 공정에는 촉매, 운반 가스, 공급 재료 및 제어된 대기 환경이 필요합니다.

이 공정은 결함 수가 적고 균일성이 우수한 고품질 그래핀을 생산하는 것으로 알려져 있어 고성능 전자 제품 및 센서에 적합합니다.

자세한 설명:

1. 기판 및 촉매:

CVD 공정은 일반적으로 니켈(Ni) 또는 구리(Cu)와 같은 전이 금속을 기판과 촉매로 사용합니다.

이러한 금속은 고온에서 탄소 원자가 그래핀으로 확산되도록 하여 그래핀의 성장을 촉진합니다.

2. 공급 재료 및 운반 가스:

일반적으로 사용되는 공급 물질은 탄소 공급원을 제공하는 메탄(CH4)입니다.

수소(H2) 및 아르곤(Ar)과 같은 운반 가스는 공급 물질의 운반을 돕고 증착 공정 중에 제어된 환경을 유지하는 데 사용됩니다.

3. 공정 조건:

CVD 공정은 가스 부피, 압력, 온도, 지속 시간과 같은 파라미터에 민감합니다.

고품질 그래핀을 형성하기 위해서는 최적의 조건이 중요합니다.

예를 들어, 메탄의 분해는 고온에서 발생하여 탄소 원자가 금속 기판으로 확산될 수 있습니다.

냉각 단계에서 이러한 탄소 원자는 침전되어 금속 표면에 그래핀 층을 형성합니다.

4. 품질 및 응용 분야:

CVD를 통해 생산된 그래핀은 결함 수가 적고 균일성이 우수하여 탁월한 특성을 나타냅니다.

따라서 고성능 전자 제품, 센서 및 기타 신흥 기술과 같은 고급 애플리케이션에 이상적입니다.

또한 CVD 공정의 확장성은 품질 저하 없이 대규모 생산이 가능한 잠재력을 뒷받침합니다.

5. 다른 방법과의 비교:

기계적 박리 및 산화 그래핀 환원과 같은 다른 방법도 존재하지만, CVD는 고품질의 대면적 그래핀을 생산할 수 있다는 점에서 두드러집니다.

이러한 다른 방법은 확장성 및 생산된 그래핀의 품질 측면에서 한계가 있을 수 있습니다.
