정확히 말하면, 질화규소의 저압 화학 기상 증착(LPCVD)은 실리콘 함유 가스와 질소 함유 가스가 고온 및 저압 조건의 챔버 내에서 반응하는 공정입니다. 이 제어된 화학 반응은 실리콘 웨이퍼와 같은 기판 위에 고체 형태의 매우 균일한 질화규소(Si₃N₄) 박막을 직접 형성합니다. 이는 마이크로 제조에서 견고한 절연 및 보호층을 생성하기 위한 핵심 기술입니다.
LPCVD의 핵심 원리는 고온을 사용하여 표면 화학 반응을 유도하고 저압을 사용하여 반응 가스가 고르게 퍼지도록 하는 것입니다. 이러한 조합은 복잡한 표면 형상에 적합한 매우 균일하고 순수한 질화규소 박막을 생산하지만, 온도에 민감한 재료에는 사용할 수 없습니다.
기본 LPCVD 공정
질화규소용 LPCVD는 단일 작업이 아니라 신중하게 제어되는 일련의 단계입니다. 최종 필름의 품질은 이 열 및 화학 공정의 각 단계에 대한 정밀한 제어에 따라 달라집니다.
전구체 가스 도입
공정은 두 가지 주요 전구체 가스를 고온 석영 튜브 용광로에 도입하는 것으로 시작됩니다.
가장 일반적인 전구체는 실리콘 공급원으로서 다이클로로실란(SiH₂Cl₂)과 질소 공급원으로서 암모니아(NH₃)입니다. 최종 필름의 특성을 결정하기 위해 이들의 비율이 신중하게 제어됩니다.
저압 및 고온의 역할
이 공정의 특징은 작동 조건입니다. 용광로는 저압(일반적으로 100-1000mTorr) 및 고온(일반적으로 700-800°C)으로 유지됩니다.
저압은 가스 분자의 평균 자유 경로를 증가시켜 충돌 없이 더 멀리 이동할 수 있도록 합니다. 이는 전구체 가스가 반응하기 전에 챔버 전체와 모든 기판 표면에 고르게 분포되도록 보장합니다.
고온은 기판 표면에서 화학 반응을 시작하는 데 필요한 열 에너지를 제공합니다.
기판에서의 화학 반응
전구체 가스가 가열된 기판에 도달하면 반응하고 분해되어 고체 필름을 형성하기에 충분한 에너지를 갖게 됩니다. 단순화된 전체 화학 반응은 다음과 같습니다.
3SiH₂Cl₂(g) + 4NH₃(g) → Si₃N₄(s) + 6HCl(g) + 6H₂(g)
고체 질화규소(Si₃N₄)는 기판 표면에 증착되는 반면, 기체 부산물인 염화수소(HCl)와 수소(H₂)는 진공 시스템에 의해 챔버에서 제거됩니다.
균일한 코팅 달성
반응은 주로 높은 표면 온도에 의해 구동되며 가스가 도착하는 속도에 의해 제한되지 않기 때문에 표면 반응 제한 공정으로 알려져 있습니다.
이것이 LPCVD의 가장 큰 장점인 고도로 균일한 필름을 생성하는 핵심입니다. 필름은 수직 측벽 및 깊은 트렌치를 포함한 모든 표면에 균일한 속도로 증착되며, 이는 복잡한 3차원 마이크로 전자 장치를 제작하는 데 중요합니다.
절충점 이해
강력하지만, LPCVD 공정은 제조 흐름에서 사용될 수 있는 곳과 없는 곳을 결정하는 중요한 절충점을 포함합니다.
고온 제약
LPCVD 질화규소의 가장 큰 한계는 높은 증착 온도입니다.
450°C 이상의 온도는 특정 재료, 특히 전기 상호 연결에 일반적으로 사용되는 알루미늄을 녹이거나 손상시킬 수 있습니다. 이는 LPCVD 질화규소가 웨이퍼에 이러한 금속이 배치된 후에는 증착될 수 없음을 의미합니다.
느린 증착 속도
플라즈마 강화 CVD(PECVD)와 같은 대체 방법에 비해 LPCVD의 증착 속도는 상대적으로 느립니다. 이는 우수한 필름 품질과 균일성을 달성하기 위한 직접적인 절충점입니다.
고유 필름 응력
LPCVD 질화규소 필름은 자연적으로 높은 인장 응력을 가지고 형성됩니다. 증착 매개변수를 조정하여 적절하게 관리하지 않으면 이 응력으로 인해 웨이퍼가 휘거나 필름 박리 및 균열이 발생하여 장치 무결성이 손상될 수 있습니다.
목표에 맞는 올바른 선택
증착 방법을 선택하려면 열 예산 및 균일성 필요성을 포함하여 장치 요구 사항을 명확하게 이해해야 합니다.
- 주요 초점이 온도에 강한 기판에 고순도, 완벽하게 균일한 절연층을 생성하는 것이라면: LPCVD는 우수한 균일성과 필름 품질로 인해 확실한 선택입니다.
- 주요 초점이 기존 금속층이 있는 장치에 패시베이션 층을 증착하는 것이라면: 플라즈마 강화 CVD(PECVD)는 훨씬 낮은 온도(일반적으로 < 400°C)에서 작동하여 민감한 구성 요소를 보호하므로 필요한 대안입니다.
궁극적으로 온도, 압력 및 필름 특성 간의 상호 작용을 이해하는 것이 특정 응용 분야에 적합한 증착 기술을 활용하는 핵심입니다.
요약표:
| LPCVD 질화규소 공정 | 주요 세부 정보 |
|---|---|
| 주요 전구체 | 다이클로로실란 (SiH₂Cl₂) & 암모니아 (NH₃) |
| 일반적인 온도 | 700-800°C |
| 일반적인 압력 | 100-1000mTorr |
| 주요 장점 | 복잡한 표면에서 우수한 균일성 및 균일성 |
| 주요 한계 | 고온으로 인해 민감한 재료에 사용 제한 |
| 주요 응용 분야 | 마이크로 전자 공학의 견고한 절연 및 보호층 |
마이크로 제조 공정을 위해 고품질의 균일한 질화규소 필름이 필요하십니까?
KINTEK은 LPCVD와 같은 정밀 열 공정을 위한 고급 실험실 장비 및 소모품을 제공하는 전문 기업입니다. 당사의 전문성은 R&D 또는 생산 요구 사항에 맞는 균일한 코팅과 우수한 필름 품질을 달성하도록 보장합니다.
귀하의 특정 응용 분야 요구 사항에 대해 논의해 봅시다. 오늘 전문가에게 문의하여 실험실 요구 사항에 완벽한 솔루션을 찾으십시오!

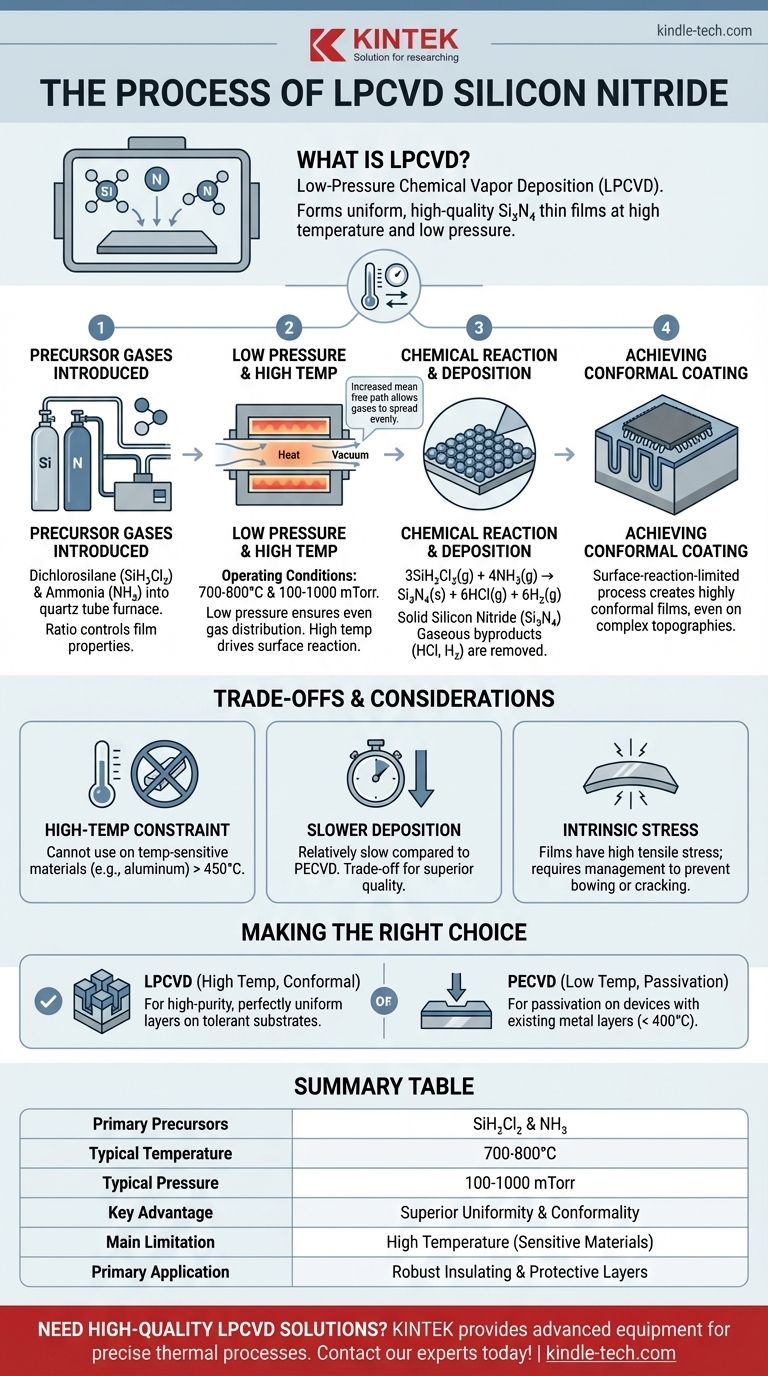

시각적 가이드
