순수 실리콘 스퍼터링 타겟은 본질적으로 매우 높은 순도의 실리콘으로 된 고체 블록 또는 디스크입니다. 이는 스퍼터링(sputtering)이라는 물리적 기상 증착(PVD) 공정에서 소스 재료로 사용되며, 기판(substrate)이라고 하는 표면에 초박형의 균일한 실리콘 층을 증착하는 데 사용됩니다.
핵심 개념은 스퍼터링 타겟이 첨단 프린터의 고체 잉크 소스 역할을 한다는 것입니다. "프린터"는 스퍼터링 시스템이고, "잉크"는 순수 실리콘으로, 이는 원자화되어 재료에 정밀하게 코팅되어 고급 전자 또는 광학 부품을 만듭니다.
스퍼터링이란? 기초적인 비유
스퍼터링 공정 설명
고에너지 원자 당구 게임을 상상해 보세요. 진공 챔버에서 고에너지 이온(일반적으로 아르곤과 같은 불활성 가스)을 스퍼터링 타겟에 발사합니다. 이 이온들은 큐볼처럼 작용하여 타겟을 충분한 힘으로 때려 개별 원자나 분자를 떨어뜨립니다.
타겟의 역할
스퍼터링 타겟은 우리의 비유에서 공들의 랙입니다. 즉, 증착하려는 소스 재료입니다. 이 경우 타겟은 순수 실리콘의 고체 조각입니다. 이온에 의해 충돌하면 실리콘 원자를 방출합니다.
박막 형성
방출된 실리콘 원자는 진공을 통해 이동하여 기판이라고 하는 근처의 물체에 도달합니다. 이들은 점차적으로 원자 단위로 쌓여 기판 표면에 완벽하게 균일하고 제어된 박막을 형성합니다.
"순수 실리콘"의 중요성
순도가 중요한 이유
반도체 및 태양 전지와 같은 응용 분야에서 실리콘 필름의 전기적 특성은 매우 중요합니다. 백만 분의 일 또는 심지어 십억 분의 일 단위로 측정되는 미량의 불순물조차도 성능을 극적으로 변경하거나 장치를 쓸모없게 만들 수 있습니다.
이러한 이유로 실리콘 타겟은 종종 "파이브 나인(five nines)" (99.999%) 이상의 극도로 높은 순도 수준으로 제조됩니다.
실리콘 필름의 주요 응용 분야
순수 실리콘 타겟에서 증착된 필름은 현대 기술의 기반입니다. 주로 실리콘의 독특한 반도체 특성이 필수적인 장치의 활성층을 만드는 데 사용됩니다.
가장 일반적인 응용 분야에는 반도체 집적 회로(마이크로칩) 제조 및 광전 태양 전지 생산이 포함됩니다.
단결정 vs. 다결정 타겟
실리콘 타겟은 두 가지 주요 형태로 제공됩니다. 단결정 타겟은 단일하고 완벽한 실리콘 결정에서 절단되어 증착된 필름의 최대 균일성을 보장합니다.
다결정 타겟은 많은 작은 실리콘 결정으로 형성됩니다. 일반적으로 가격이 저렴하지만 필름 구조가 약간 덜 균일할 수 있으므로 덜 중요한 응용 분야에 적합합니다.
트레이드오프 이해: 순수 실리콘 vs. 실리콘 화합물
순수 실리콘 타겟과 이산화규소와 같은 실리콘 화합물로 만들어진 타겟 사이의 선택은 흔한 혼란의 지점입니다. 선택은 최종 필름의 원하는 특성에 전적으로 달려 있습니다.
순수 실리콘(Si)을 사용해야 할 때
원소 실리콘 필름을 증착해야 할 때 순수 실리콘 타겟을 사용하십시오. 이는 트랜지스터의 활성 전류 전달층 또는 태양 전지의 빛 흡수층을 만드는 데 필요합니다.
이산화규소(SiO₂)를 사용해야 할 때
이산화규소(SiO₂) 타겟(융합 석영이라고도 함)은 필름이 전기 절연체 또는 보호 광학 코팅이 되도록 할 때 사용하십시오. SiO₂는 단단하고 투명하며 전기를 전도하지 않으므로 마이크로칩의 다른 층을 서로 절연하는 데 이상적입니다.
고급 기술: 반응성 스퍼터링
순수 실리콘 타겟을 사용하여 이산화규소 필름을 만드는 것도 가능합니다. 이는 반응성 스퍼터링이라는 공정을 통해 이루어지며, 아르곤과 함께 산소와 같은 반응성 가스가 진공 챔버에 도입됩니다. 방출된 실리콘 원자는 기판으로 이동하는 동안 산소와 반응하여 이산화규소 필름을 형성합니다.
응용 분야에 맞는 올바른 선택
올바른 타겟 재료를 선택하는 것은 박막 증착 공정을 설계하는 첫 번째 결정입니다. 선택은 만들려는 최종 층의 기능에 따라 결정됩니다.
- 활성 반도체 층을 만드는 것이 주요 초점이라면: 필요한 전자적 특성을 얻기 위해 고순도, 종종 단결정 실리콘 타겟을 사용해야 합니다.
- 전기 절연체 또는 투명 보호층을 만드는 것이 주요 초점이라면: 이산화규소(SiO₂) 타겟이 가장 직접적인 선택이며, 순수 실리콘 타겟과 산소를 사용하여 반응성 스퍼터링을 사용할 수도 있습니다.
- 비용에 민감한 R&D 또는 중요하지 않은 응용 분야가 주요 초점이라면: 다결정 실리콘 타겟은 성능과 예산의 실용적인 균형을 제공할 수 있습니다.
타겟 재료의 특정 역할을 이해하는 것이 박막 증착의 정밀도를 마스터하는 첫 단계입니다.
요약표:
| 특징 | 설명 |
|---|---|
| 재료 | 매우 높은 순도의 실리콘(예: 99.999%)으로 된 고체 블록/디스크. |
| 주요 용도 | 물리적 기상 증착(PVD) 공정인 스퍼터링의 소스 재료. |
| 주요 응용 분야 | 반도체 집적 회로(마이크로칩), 광전 태양 전지. |
| 일반적인 유형 | 단결정(단일 결정) 및 다결정(다중 결정). |
| 대안 | 절연 또는 광학 층 생성을 위한 이산화규소(SiO₂) 타겟. |
고순도 스퍼터링 타겟을 연구실 워크플로우에 통합할 준비가 되셨습니까?
KINTEK은 반도체 및 광전지 연구 및 생산에 맞춰진 고순도 실리콘 스퍼터링 타겟을 포함하여 프리미엄 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 전문 지식은 정밀한 박막 증착을 위한 올바른 재료를 확보하여 장치 성능과 수율을 향상시킵니다.
지금 당사 전문가에게 문의하여 특정 응용 분야 요구 사항을 논의하고 KINTEK이 귀하의 연구실 성공을 어떻게 지원할 수 있는지 알아보십시오.

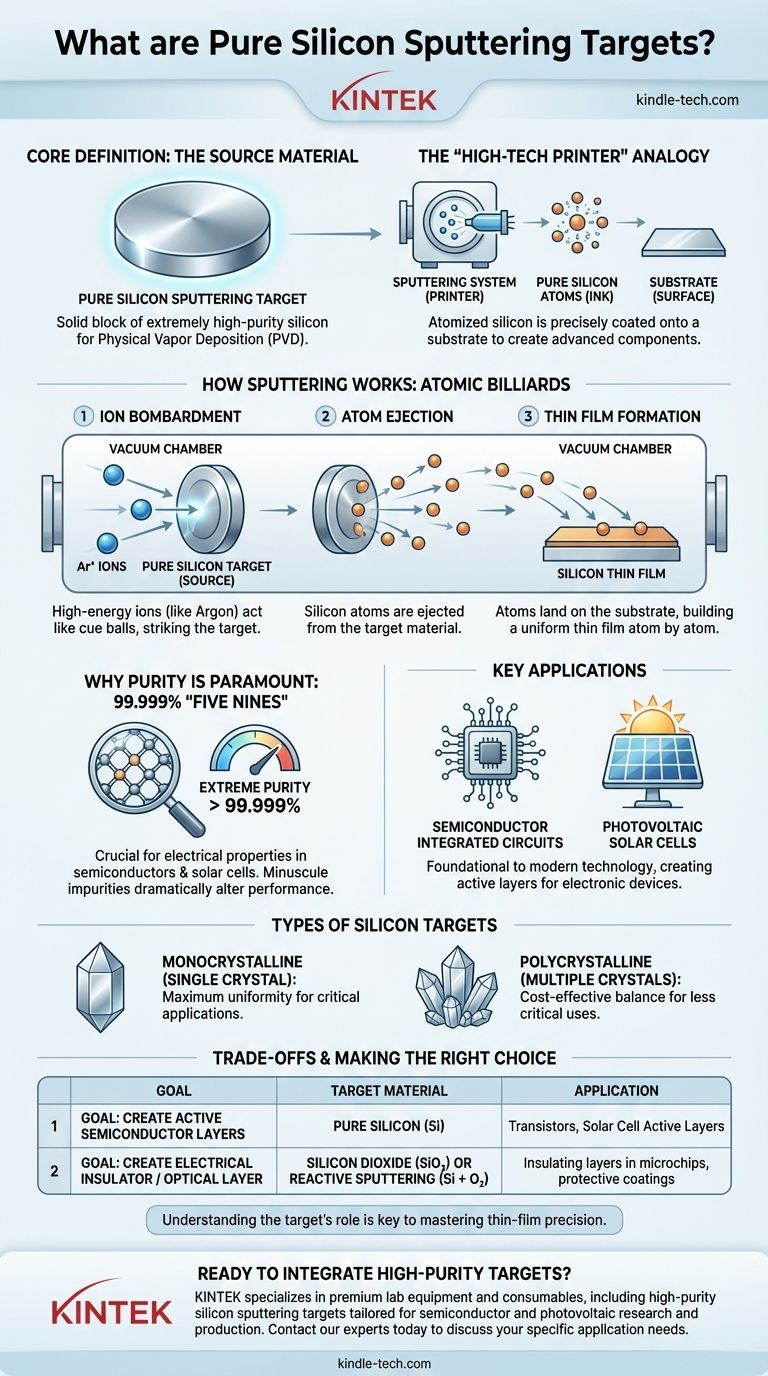

시각적 가이드
