질화규소 PECVD의 공정은 무엇인가요?박막 증착에 대한 완벽한 가이드

PECVD(플라즈마 강화 화학 기상 증착)는 플라즈마 에너지를 활용하여 기존 CVD 방법에 비해 더 낮은 온도에서 화학 반응을 가능하게 하는 다용도의 박막 증착 기술입니다. 이 공정은 질화규소, 이산화규소, 산질화규소와 같은 고품질 막을 다양한 기판에 증착하는 데 특히 유리합니다. PECVD는 가스 분자를 이온화하고 가열된 기판에 증착되는 반응종을 생성하는 RF 전기장을 통해 플라즈마를 생성함으로써 작동합니다. 이 공정에는 가스 분자 활성화, 확산 및 표면 반응을 비롯한 여러 미세한 단계가 포함되어 있어 접착력이 강한 조밀하고 균일한 필름이 생성됩니다. PECVD는 얕은 배스 격리 충진, 측벽 격리, 금속 연결 매체 격리 등의 응용 분야에 널리 사용되며 낮은 증착 온도, 에너지 효율성 및 비용 절감과 같은 이점을 제공합니다.

설명된 핵심 사항:

질화규소 PECVD의 공정은 무엇인가요?박막 증착에 대한 완벽한 가이드
  1. PECVD 소개:

    • PECVD는 플라즈마를 사용하여 기존 CVD보다 낮은 온도에서 화학 반응을 가능하게 하는 박막 증착 기술입니다.
    • 이는 질화규소, 이산화규소, 산질화규소 등의 필름을 증착하는 산업에서 널리 사용됩니다.
  2. 플라즈마 생성:

    • 플라즈마는 일반적으로 100kHz ~ 40MHz 범위의 주파수에서 기판 근처에 높은 RF 전기장을 적용하여 생성됩니다.
    • 플라즈마는 바닥 상태와 여기 상태 모두에서 이온화된 가스 종, 전자 및 중성 종으로 구성되어 가스 온도를 크게 올리지 않고도 반응성이 높은 종을 생성합니다.
  3. 공정 조건:

    • PECVD는 일반적으로 50mtorr에서 5torr 사이의 감소된 가스 압력 환경에서 작동합니다.
    • 전자 및 양이온 밀도 범위는 10^9 ~ 10^11/cm^3이며, 평균 전자 에너지 범위는 1 ~ 10eV입니다.
  4. 미세한 공정:

    • 가스 분자는 플라즈마의 전자와 충돌하여 활성 그룹과 이온을 생성합니다.
    • 활성 그룹은 기판으로 직접 확산되거나 다른 가스 분자와 상호 작용하여 증착에 필요한 화학 그룹을 형성합니다.
    • 화학 그룹은 기판 표면으로 확산되어 증착 반응을 겪고 반응 생성물을 방출합니다.
  5. PECVD의 장점:

    • 낮은 증착 온도: 100°C ~ 400°C의 낮은 온도에서 PECVD를 수행할 수 있어 기판에 가해지는 열응력을 최소화합니다.
    • 높은 필름 품질: 생산된 필름은 치밀하고 핀홀이 거의 없으며 기재와의 접착력이 강합니다.
    • 일률: PECVD는 기판 전체에 걸쳐 우수한 두께와 조성 균일성을 제공합니다.
    • 다재: 질화규소, 이산화규소, 비정질 규소 등 다양한 재료의 증착에 사용할 수 있습니다.
  6. PECVD의 응용:

    • 반도체 산업: 얕은 수조 격리 충진, 측벽 격리 및 금속 연결 매체 격리에 사용됩니다.
    • 광전자공학: 광학 코팅 및 도파관용 필름 증착.
    • MEMS 및 센서: 미세전자기계 시스템 및 센서용 박막을 생성합니다.
  7. 기존 CVD와의 비교:

    • 열 에너지에만 의존하는 기존 CVD와 달리 PECVD는 플라즈마 에너지와 열 에너지를 모두 활용하여 필요한 화학 반응을 달성합니다.
    • 이를 통해 PECVD는 상당히 낮은 온도에서 작동할 수 있어 온도에 민감한 기판에 적합합니다.

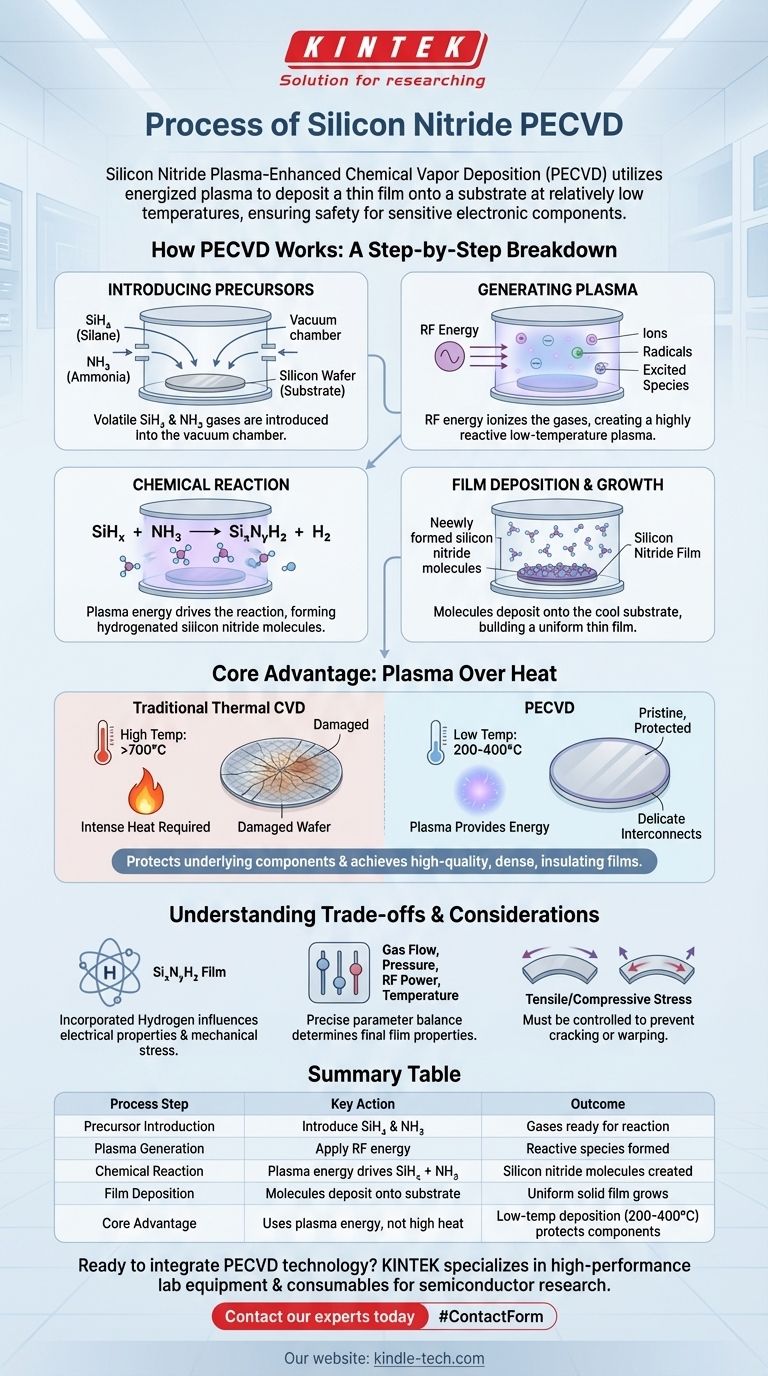

  8. 실리콘 질화물 PECVD의 공정 단계:

    • 대상 웨이퍼는 PECVD 챔버 내의 전극 위에 배치됩니다.
    • 실란(SiH4) 및 암모니아(NH3)와 같은 반응성 가스가 챔버에 유입됩니다.
    • 반응성 가스를 반응성 종으로 해리시키는 RF 전압을 적용하여 전극 사이에 플라즈마가 생성됩니다.
    • 이러한 반응성 종은 웨이퍼 표면에 증착되어 질화규소 필름을 형성합니다.

제조업체는 PECVD의 고유한 기능을 활용하여 낮은 온도에서 작동하고 에너지 소비를 줄이면서 뛰어난 균일성과 접착력을 갖춘 고품질 박막을 얻을 수 있습니다. 이로 인해 PECVD는 현대 반도체 및 광전자 제조 공정에서 필수적인 기술이 되었습니다.

요약표:

측면 세부
프로세스 플라즈마 강화 화학 기상 증착(PECVD)
주요 가스 실란(SiH4), 암모니아(NH3)
플라즈마 생성 RF 전기장(100kHz ~ 40MHz)
압력 범위 50mtorr ~ 5torr
온도 범위 100°C ~ 400°C
장점 낮은 증착 온도, 높은 필름 품질, 균일성, 다양성
응용 반도체 절연, 광전자공학, MEMS 및 센서

PECVD가 어떻게 박막 공정을 혁신할 수 있는지 알아보십시오. 지금 전문가에게 문의하세요 !
