순전히 기계적인 관점에서 볼 때, 현재 사용 가능한 가장 강한 치과용 세라믹은 지르코니아, 특히 3Y-TZP(3몰% 이트리아 안정화 사방정계 지르코니아 다결정체)입니다. 굴곡 강도가 1,000 MPa를 초과하는 경우가 많아 파절에 대한 저항성 면에서 다른 모든 세라믹 옵션보다 훨씬 뛰어납니다.
가장 "강한" 세라믹을 찾는 것은 종종 실제 임상 질문, 즉 어떤 재료가 특정 사례에 대해 강도, 심미성 및 수명의 최적 균형을 제공하는지를 가리는 경우가 많습니다. 가장 강한 재료가 항상 가장 적절한 선택은 아닙니다.
세라믹 강도 측정 방법
지르코니아가 가장 강한 이유를 이해하려면 먼저 치과 재료를 평가하는 데 사용되는 주요 지표를 정의해야 합니다. 이러한 수치는 비교를 위한 객관적인 기반을 제공합니다.
굴곡 강도(MPa)
메가파스칼(MPa)로 측정되는 굴곡 강도는 가장 일반적인 지표입니다. 이는 재료가 하중 하에서 구부러지고 파절되는 것을 저항하는 능력을 정량화합니다.
MPa 값이 높을수록 더 강한 재료이며 파손될 가능성이 적다는 것을 나타냅니다. 이는 구강 후방과 같이 응력이 높은 부위의 수복물에 매우 중요한 요소입니다.
파절 인성
파절 인성은 균열 전파에 대한 재료의 저항성을 측정합니다. 이는 굴곡 강도보다 임상적으로 더 관련성이 높을 수 있습니다.
지르코니아는 변태 강화(transformation toughening)라는 독특한 특성을 나타냅니다. 미세 균열이 형성되기 시작하면 균열 끝 주변의 결정 구조가 변하면서 부피가 팽창합니다. 이 팽창은 효과적으로 균열을 조여 진행을 막아 재료를 매우 내구성이 뛰어나게 만듭니다.
치과용 세라믹의 스펙트럼
치과용 세라믹은 강도와 심미성을 교환하는 스펙트럼 상에 존재합니다. 이 스펙트럼에서 각 재료가 어디에 위치하는지 이해하는 것이 올바른 선택의 핵심입니다.
지르코니아: 강도의 챔피언
굴곡 강도가 800~1,200 MPa 이상 범위에 있는 단일체 지르코니아는 내구성 면에서 의심할 여지 없는 선두 주자입니다. 후방 크라운, 장대 교량 및 이갈이 환자(이갈이)와 관련된 사례에 적합한 재료입니다.
5Y 지르코니아(종종 "심미용" 또는 "전치용" 지르코니아라고 함)와 같은 새로운 제형은 강도를 일부 희생하여(약 600-800 MPa로 감소) 투명도를 크게 높여 전치부 수복물에 적합하게 만듭니다.
이산화리튬: 다재다능한 핵심 재료
이산화리튬(예: IPS e.max)은 특성의 뛰어난 균형을 제공합니다. 굴곡 강도는 일반적으로 400-500 MPa 범위에 있으며, 이는 단일 크라운, 인레이, 온레이 및 3유닛 전치부 브릿지에도 충분합니다.
주요 장점은 높은 강도와 우수한 광학적 특성의 조합이며, 매우 높은 신뢰성으로 치아 구조에 접착 결합될 수 있다는 점입니다.
장석 및 백색석 강화 세라믹: 심미성의 정점
이들은 자연 치아 법랑질의 투명도, 오팔성 및 형광을 모방하는 타의 추종을 불허하는 능력으로 알려진 전통적인 포세린입니다.
그러나 아름다움은 강도의 희생을 대가로 하며, 굴곡 강도는 일반적으로 100~200 MPa 사이입니다. 이는 심미성이 가장 중요하고 기능적 응력이 낮은 전치부 비니어에 주로 사용이 제한됩니다.
트레이드오프 이해하기: 가장 강한 것이 항상 최고인 이유
단일 속성을 기준으로 재료를 선택하는 것은 임상적 오류입니다. 결정에는 관련된 트레이드오프에 대한 전체적인 평가가 필요합니다.
강도 대 심미성
이것은 치과용 세라믹에서 핵심적인 절충점입니다. 지르코니아에 엄청난 강도를 부여하는 높은 결정 함량은 이산화리튬과 같은 유리 세라믹보다 더 불투명하게 만듭니다. 최신 지르코니아가 개선되고 있지만, 실리카 기반 세라믹의 활력은 여전히 완전히 복제하지 못합니다.
강도 대 결합성
실리카 기반 세라믹(이산화리튬, 장석)은 불산을 사용하여 에칭할 수 있으며, 이는 수지 시멘트와 강력한 화학적 결합을 가능하게 하는 미세 보유 표면을 만듭니다.
실리카가 아닌 산화물 세라믹인 지르코니아는 이러한 방식으로 에칭될 수 없습니다. 신뢰할 수 있는 결합을 달성하기 위해 샌드블라스팅과 특수 화학 프라이머(MDP)를 포함하는 다른 프로토콜이 필요하며, 이는 일부 임상의에게 덜 예측 가능할 수 있습니다.
강도 대 대합치
초기 지르코니아 제형은 대합 자연 치아에 마모성이 있다는 평판을 얻었습니다. 현대의 고도로 광택 처리된 지르코니아는 이전 유형의 세라믹보다 마모를 덜 일으키면서 대합치에 매우 부드러운 것으로 나타났습니다.
그러나 이는 적절한 마감 및 연마에 전적으로 달려 있습니다. 광택 처리되지 않거나 조정되지 않은 지르코니아 표면은 매우 마모성이 있을 수 있으며, 이는 세심한 임상 기술의 중요성을 강조합니다.
임상 목표에 맞는 올바른 선택
재료 선택은 수복물의 주요 목표에 의해 결정되어야 합니다.
- 후방 치아 또는 이갈이 환자에 대한 최대 내구성이 주요 초점인 경우: 단일체 3Y 지르코니아가 가장 예측 가능한 선택입니다.
- 높은 강도와 우수한 심미성의 균형이 주요 초점인 경우: 이산화리튬은 대부분의 단일 수복물 크라운, 전치부 또는 후방에 대한 표준입니다.
- 전치부 비니어에 대한 궁극적이고 가장 생생한 심미성이 주요 초점인 경우: 장석 또는 백색석 강화 세라믹이 여전히 우수한 옵션입니다.
- 더 높은 강도가 필요한 심미적인 전치부 크라운이 주요 초점인 경우: 5Y "심미용" 지르코니아 또는 이산화리튬 크라운이 최선의 선택입니다.
"가장 강한 것이 무엇인가"라는 단순한 질문을 넘어서면, 내구성이 뛰어나고 아름답고 예측 가능한 임상 결과를 달성하기 위해 이상적인 재료를 자신 있게 선택할 수 있습니다.
요약표:
| 재료 | 굴곡 강도(MPa) | 주요 특징 | 최적 임상 사용 |
|---|---|---|---|
| 지르코니아(3Y-TZP) | 800 - 1,200+ | 최고 강도, 변태 강화 | 후방 크라운, 브릿지, 이갈이 사례 |
| 이산화리튬(예: IPS e.max) | 400 - 500 | 우수한 강도-심미성 균형, 결합 가능 | 단일 크라운, 인레이/온레이, 전치부 브릿지 |
| 장석 / 백색석 강화 | 100 - 200 | 타의 추종을 불허하는 심미성, 투명함 | 전치부 비니어, 저응력 상황 |
KINTEK과 함께 최적의 치과용 세라믹 선택
올바른 치과용 세라믹을 선택하는 것은 임상 성공에 매우 중요합니다. 강도, 심미성 및 결합성 사이의 균형은 모든 사례에 고유합니다. KINTEK은 지르코니아, 이산화리튬 및 장석 수복물의 정밀한 제작을 지원하는 고품질 치과 기공소 장비 및 소모품 공급을 전문으로 합니다.
당사의 솔루션은 치과 기공소가 일관되고 고품질의 결과를 얻을 수 있도록 지원하여 수복물이 내구성과 아름다움이라는 까다로운 요구 사항을 충족하도록 보장합니다. 귀하의 기공소에 우수성을 갖추도록 저희가 돕겠습니다.
지금 바로 전문가에게 문의하여 KINTEK이 귀하의 특정 기공소 요구 사항을 지원하고 수복 결과 품질을 향상시킬 수 있는 방법을 논의하십시오.

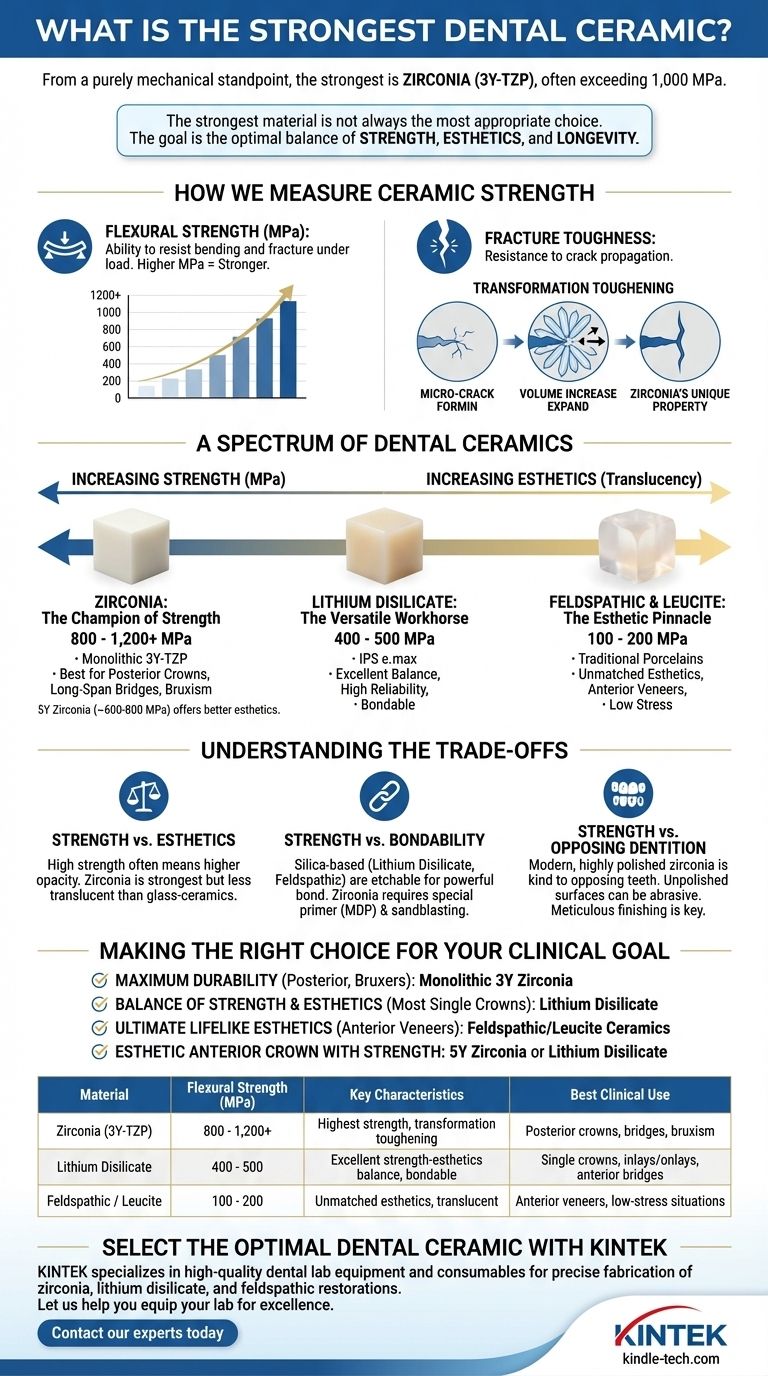

시각적 가이드
관련 제품
- 엔지니어링 첨단 세라믹 가공용 맞춤형 알루미나 지르코니아 특수 형상 세라믹 플레이트
- 엔지니어링 첨단 파인 세라믹용 정밀 가공 지르코니아 세라믹 볼
- 엔지니어링 고급 세라믹용 고온 내마모성 알루미나 Al2O3 판
- 실험실용 CVD 붕소 도핑 다이아몬드 소재
- 첨단 응용 분야를 위한 전도성 질화붕소 BN 세라믹 복합재
