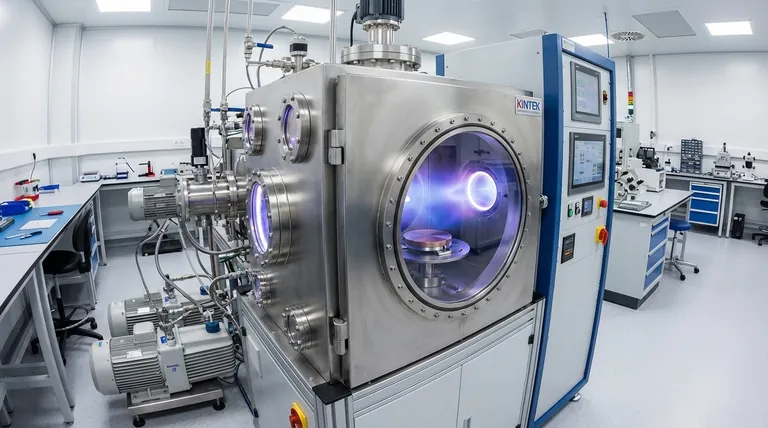

물리적 기상 증착(PVD)은 물질을 고체에서 증기상으로 전환한 다음 다시 기판에서 고체 형태로 응축하여 기판 위에 박막을 증착하는 데 사용되는 공정입니다.이 공정은 일반적으로 오염을 최소화하고 통제된 환경을 보장하기 위해 진공 챔버에서 수행됩니다.PVD는 내구성이 뛰어나고 부식에 강하며 온도에 강한 코팅을 생산할 수 있기 때문에 전자, 광학, 제조 등의 산업에서 널리 사용됩니다.이 공정에는 대상 물질의 기화, 챔버를 통한 증기 이동, 기판으로의 응축 등 몇 가지 주요 단계가 포함됩니다.PVD 방법에는 열 증발, 스퍼터링, 아크 방전 등이 있으며, 각 방법마다 용도에 따라 고유한 장점이 있습니다.
핵심 사항을 설명합니다:

-
고체에서 증기상으로의 전환:
- PVD의 핵심 원리는 고체 대상 물질을 증기상으로 전환하는 것입니다.이는 열 증발, 스퍼터링 또는 아크 방전과 같은 다양한 방법을 통해 이루어집니다.대상 재료는 일반적으로 최종 코팅의 원하는 특성에 따라 선택되는 금속 또는 세라믹입니다.
- 열 증발:대상 물질이 증발할 때까지 가열합니다.이 방법은 융점이 상대적으로 낮은 재료에 자주 사용됩니다.
- 스퍼터링:고에너지 입자(보통 아르곤 이온)를 사용하여 대상 물질에서 원자를 떨어뜨려 증기를 생성합니다.이 방법은 융점이 높은 재료에 적합합니다.
- 아크 방전:대상 물질을 기화시키는 전기 아크를 생성합니다.이 방법은 질화 티타늄과 같은 단단한 코팅을 증착하는 데 특히 효과적입니다.
-
진공 챔버 내 증기 운송:
- 대상 물질이 기화되면 증기는 진공 챔버를 통해 이송됩니다.진공 환경은 오염 물질의 존재를 최소화하고 증기가 기판까지 일직선(가시선)으로 이동하도록 보장하기 때문에 매우 중요합니다.
- 진공 챔버는 일반적으로 코팅 공정의 특정 요구 사항에 따라 섭씨 50도에서 600도 사이의 온도로 유지됩니다.
-
기판의 응결:
- 기화된 물질은 챔버를 통해 이동하여 기판에 응축되어 얇은 막을 형성합니다.기판은 용도에 따라 금속, 세라믹 또는 폴리머를 포함한 다양한 재료로 만들 수 있습니다.
- 응축 공정을 통해 밀착력이 높고 균일한 코팅이 생성됩니다.PVD로 생산된 박막은 두께가 수 나노미터에서 마이크로미터에 불과한 경우가 많아 정밀도와 내구성이 요구되는 애플리케이션에 이상적입니다.
-
PVD 방법의 종류:
- 열 증발:이 방법은 대상 물질이 증발할 때까지 가열하는 것입니다.그런 다음 증기가 기판에 응축됩니다.일반적으로 알루미늄과 금과 같은 금속을 증착하는 데 사용됩니다.
- 스퍼터링:이 방법에서는 고에너지 입자가 대상 물질에 충돌하여 원자가 방출되어 기판 위에 증착됩니다.스퍼터링은 다목적이며 금속, 합금, 세라믹 등 다양한 재료에 사용할 수 있습니다.
- 아크 방전:이 방법은 전기 아크를 사용하여 대상 물질을 기화시킵니다.특히 절삭 공구 및 내마모성 응용 분야에 사용되는 질화 티타늄과 같은 경질 코팅을 증착하는 데 효과적입니다.
-
PVD의 장점:
- 높은 밀착력:PVD 코팅은 피착재에 대한 접착력이 뛰어나 내구성과 내마모성이 요구되는 용도에 매우 중요한 것으로 알려져 있습니다.
- 소재의 다양성:PVD는 금속, 세라믹, 심지어 일부 폴리머를 포함한 다양한 재료를 증착하는 데 사용할 수 있습니다.따라서 다양한 산업 분야에 활용되는 다목적 기술입니다.
- 고온 저항:PVD 코팅은 고온을 견딜 수 있어 항공 우주 또는 자동차 분야와 같은 열악한 환경에서 사용하기에 적합합니다.
- 부식 저항:PVD로 생산된 코팅은 부식에 대한 내성이 뛰어나 해양 또는 화학 공정 산업과 같이 부식성 환경에 노출되는 응용 분야에 필수적입니다.
-
PVD의 응용 분야:
- 전자제품:PVD는 반도체, 태양광 패널, 디스플레이 제조에서 박막을 증착하는 데 사용됩니다.PVD 코팅의 정밀도와 균일성은 전자 부품의 성능에 매우 중요합니다.
- 광학:PVD는 렌즈, 거울 및 기타 광학 부품에 반사 및 반사 방지 코팅을 만드는 데 사용됩니다.이러한 코팅은 광학 장치의 성능과 내구성을 향상시킵니다.
- 제조:PVD는 절삭 공구, 금형 및 내마모성 부품 생산에 널리 사용됩니다.PVD로 생산된 하드 코팅은 이러한 공구의 수명을 연장하고 성능을 향상시킵니다.
-
도전 과제 및 고려 사항:
- 프로세스의 복잡성:PVD에는 특수 장비와 통제된 환경이 필요하므로 설치 및 유지 관리 비용이 많이 들고 복잡할 수 있습니다.
- 재료 제한:PVD는 다목적이지만 모든 재료가 이 방법을 사용하여 증착하기에 적합한 것은 아닙니다.일부 재료는 특정 조건이나 다른 증착 기술이 필요할 수 있습니다.
- 균일성 및 두께 제어:특히 복잡한 형상이나 대형 기판의 경우 정확한 두께로 균일한 코팅을 달성하는 것이 어려울 수 있습니다.일관된 결과를 보장하기 위해서는 고급 제어 시스템과 기술이 필요한 경우가 많습니다.
요약하면, 물리적 기상 증착(PVD)은 기판에 박막을 증착하는 정교하고 다재다능한 기술입니다.여기에는 고체 대상 물질을 증기상으로 전환하고, 진공 챔버에서 증기를 이송한 후 기판에 응축하여 박막을 형성하는 과정이 포함됩니다.PVD는 높은 접착력, 재료의 다양성, 고온 및 부식에 대한 저항성 등 다양한 장점을 제공합니다.하지만 공정 복잡성, 코팅 균일성 및 두께에 대한 정밀한 제어의 필요성 등의 문제도 있습니다.이러한 어려움에도 불구하고 PVD는 고성능 코팅이 필수적인 전자부터 제조까지 다양한 산업에서 여전히 중요한 기술로 자리 잡고 있습니다.
요약 표:
측면 | 세부 정보 |
---|---|
프로세스 | 고체 물질을 증기로 변환하고 진공 상태로 이송하여 기판에 응축합니다. |
방법 | 열 증발, 스퍼터링, 아크 방전. |
장점 | 높은 접착력, 소재의 다양성, 온도 및 내식성. |
적용 분야 | 전자, 광학, 제조(절삭 공구, 내마모성 코팅). |
도전 과제 | 공정 복잡성, 재료 제한, 균일성 제어. |
