하향식 그래핀 합성 방법이란 무엇인가요? (5가지 핵심 포인트 설명)

하향식 그래핀 합성 방법은 주로 흑연을 박리하여 그래핀 분말과 나노 입자를 생산하는 방식입니다.

이 방법은 단순성과 신뢰성이 특징이며, 특히 단기 및 중기적으로 다양한 응용 분야의 그래핀을 생산하는 데 널리 사용됩니다.

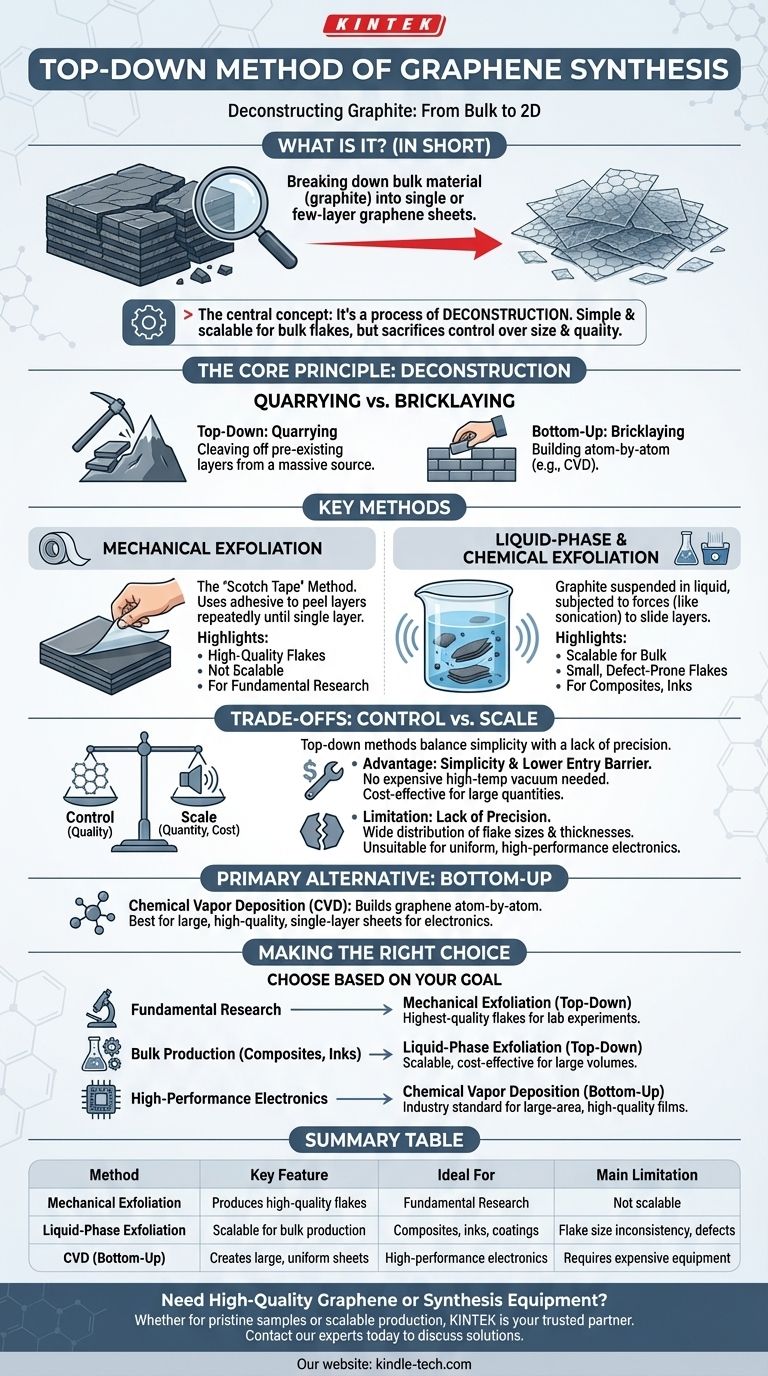

하향식 방법 요약

하향식 그래핀 합성 방법이란 무엇인가요? (5가지 핵심 포인트 설명)

하향식 그래핀 합성 방식은 그래핀 층을 쌓아 올린 결정 형태의 탄소인 흑연으로 시작합니다.

이 과정에는 이러한 층을 박리하여 개별 또는 몇 층의 그래핀 시트를 분리하는 것이 포함됩니다.

이 방법은 구현이 용이하고 출발 물질인 흑연의 가격이 상대적으로 저렴하다는 장점이 있습니다.

자세한 설명

1. 시작 물질

자연적으로 발생하는 광물인 흑연은 탄소 원자가 육각형 격자로 배열된 층으로 구성되어 있습니다.

그래핀으로 알려진 각 층은 원자 한 개 두께에 불과하며 약한 반데르발스 힘에 의해 서로 붙잡혀 있습니다.

2. 박리 공정

그래핀의 박리에는 기계적, 화학적 또는 전기화학적 방법을 사용하여 그래핀 층을 분리하는 과정이 포함됩니다.

스카치 테이프 방법과 같은 기계적 박리 방법은 간단하지만 확장성이 떨어집니다.

액상 박리법과 같은 화학적 방법에는 용매에 흑연을 분산시키고 초음파 또는 화학적 인터칼레이션을 사용하여 층을 분리하는 방법이 포함됩니다.

3. 제품 특성

하향식 방법은 일반적으로 수십 마이크로미터 크기의 그래핀 플레이크를 생산합니다.

이러한 플레이크의 층 수는 쉽게 제어할 수 없으므로 특정 층 수 또는 크고 연속적인 그래핀 시트가 필요한 응용 분야에는 제한이 될 수 있습니다.

4. 응용 분야 및 한계

탑다운 방식으로 생산된 그래핀은 에너지 저장, 폴리머 복합재, 코팅, 열 관리 등 다양한 응용 분야에 사용됩니다.

그러나 최소한의 결함을 가진 대면적, 고품질 그래핀이 필요한 마이크로 일렉트로닉스 및 광전자 분야의 응용 분야에서는 하향식 방식이 부족한 경우가 많습니다.

박리된 그래핀은 전자적 특성에 영향을 줄 수 있는 결정립 경계와 결함이 있는 다결정성 경향이 있기 때문입니다.

5. 시장 및 향후 전망

이러한 한계에도 불구하고 탑다운 방식은 향후 10년간 6억 달러 이상의 수익을 올릴 것으로 예측되는 등 단기 및 중기적으로 그래핀 시장을 지배할 것으로 예상됩니다.

이는 이 방법의 확장성과 매우 높은 품질의 그래핀을 필요로 하지 않는 광범위한 응용 분야 때문입니다.

계속 탐색하고 전문가와 상담하세요

킨텍 솔루션으로 최첨단 그래핀 솔루션을 만나보세요!

그래핀의 매혹적인 세계와 그 방대한 응용 분야를 탐구하고 있다면 최고 품질의 재료와 혁신적인 합성 기술을 제공하는 KINTEK SOLUTION을 신뢰하십시오.

하향식 방법 전문성부터 확장성 및 제어에 대한 헌신에 이르기까지, 당사는 에너지, 전자 및 그 밖의 분야에서 그래핀의 무한한 잠재력을 실현하는 데 있어 귀사의 파트너입니다.

지금 바로 하향식 합성 옵션을 살펴보고 기술 발전의 최전선에 동참하세요!
