궁극적으로 흑연의 최대 온도는 전적으로 환경에 따라 달라집니다. 불활성 분위기나 진공 상태에서는 알려진 가장 내열성이 강한 재료 중 하나이며, 약 3,600°C(6,512°F)에서 승화(고체에서 기체로 직접 변환)합니다. 그러나 산소가 있는 환경에서는 실제 온도 한계가 훨씬 낮아지는데, 450°C(842°F)의 낮은 온도에서도 산화되어 타버리기 시작합니다.
핵심 문제는 흑연의 녹는점이 아닙니다(정상 압력에서는 실제로 녹지 않습니다). 문제는 진공 상태에서의 이론적인 열 한계와 산화로 인한 공기 중에서의 실제 열 한계 사이의 극명한 차이입니다.
두 가지 극단적인 경우: 불활성 환경 vs. 산소 환경
"흑연은 어떤 온도까지 견딜 수 있나요?"라는 질문에 대한 답은 완전히 다른 두 가지 시나리오에 대한 이야기입니다. 산소의 존재 여부가 가장 중요한 단일 요소입니다.
불활성 분위기 또는 진공 상태에서
흑연은 대기압에서 녹는점이 없습니다. 대신, 산소 없이 극도로 가열되면 승화합니다.
이 과정은 약 3,600°C(6,512°F)에서 시작됩니다. 이는 진공로 부품, 로켓 노즐, 산소가 없는 아크로의 전극과 같은 응용 분야에 탁월한 재료가 됩니다.
산소(공기)가 있는 환경에서
이것이 대부분의 일반적인 응용 분야에서 제한 요소입니다. 산소에 노출되면 흑연은 산화하기 시작하는데, 이는 본질적으로 느린 연소 반응으로, 탄소를 CO 및 CO2 가스로 전환합니다.
이 산화 과정은 450°C(842°F)의 낮은 온도에서도 시작될 수 있습니다. 온도가 증가함에 따라 산화 속도는 급격히 빨라지며, 이는 흑연 부품이 질량을 잃고 구조적 무결성을 상실한다는 것을 의미합니다.
흑연의 강도가 열 아래에서 독특한 이유
금속이 뜨거워질수록 연화되고 강도를 잃는 것과 달리, 흑연은 놀랍고 직관적이지 않은 특성을 보입니다.
온도에 따른 강도 증가
흑연의 기계적 강도와 경도는 실제로 온도에 따라 증가합니다. 이 효과는 약 2,500°C(4,532°F)까지 지속되며, 이 온도에서 강도는 실온 값의 두 배까지 될 수 있습니다.
이는 산화 문제가 관리된다면 고온 응용 분야에 이상적인 구조 재료가 됩니다.
우수한 열충격 저항성
흑연은 열팽창 계수가 매우 낮고 열전도율이 높습니다. 이러한 조합은 열충격이라는 현상 없이 급격하고 극심한 온도 변화를 견딜 수 있음을 의미합니다.
절충점 및 해결책 이해
흑연을 선택하려면 주요 약점을 인정하고 이를 완화하는 방법을 알아야 합니다.
산화 문제
산화 경향은 흑연의 주요 단점입니다. 공기 중에서 500°C 이상의 모든 응용 분야에서 표준 흑연을 사용하고 생존을 기대할 수는 없습니다. 재료는 단순히 타버릴 것입니다.
코팅으로 산화 완화
이러한 한계를 극복하기 위해 흑연은 산화 방지 코팅으로 처리될 수 있습니다. 탄화규소(SiC) 또는 특수 세라믹 페인트와 같은 재료는 보호 장벽을 형성합니다.
이러한 코팅은 산소가 흑연 표면에 도달하는 것을 방지하여 코팅 품질에 따라 공기 중에서의 유효 작동 온도를 때로는 1,500°C(2,732°F) 이상으로 크게 높일 수 있습니다.
등급 및 밀도의 역할
산화가 시작되는 정확한 온도는 흑연의 물리적 특성에도 영향을 받습니다. 고밀도, 고순도 등방성 흑연은 저밀도, 다공성 흑연 등급보다 산화에 더 잘 저항합니다.
응용 분야에 적합한 선택
올바른 접근 방식을 선택하려면 먼저 작동 환경을 정의해야 합니다.
- 진공 또는 불활성 가스 사용에 중점을 둔 경우: 흑연은 약 3,600°C의 승화점까지 안정적이고 강하게 유지되는 탁월한 선택입니다.
- 450°C 미만의 개방된 공기 사용에 중점을 둔 경우: 표준 흑연 등급은 완벽하게 적합하고 비용 효율적입니다.
- 공기 중 고온 사용(500°C 이상)에 중점을 둔 경우: 산화 방지 코팅이 된 흑연을 사용하거나 다른 세라믹 재료를 선택해야 합니다.
주변 분위기의 결정적인 영향을 이해하는 것이 고온 설계에서 흑연을 성공적으로 사용하는 핵심입니다.
요약 표:
| 환경 | 온도 한계 | 주요 거동 |
|---|---|---|
| 불활성 분위기 / 진공 | ~3600°C (6512°F)까지 | 녹지 않고 승화 |
| 공기 (산소 포함) | ~450°C (842°F)에서 산화 시작 | 타버리면서 질량 손실 |
| 산화 방지 코팅 적용 시 | 1500°C+ (2732°F+)까지 | 보호된 표면이 산화에 저항 |
실험실을 위한 고온 솔루션이 필요하신가요? 흑연의 성능은 올바른 환경과 보호 조치에 크게 좌우됩니다. KINTEK은 고온 부품 및 특정 응용 분야에 맞게 설계된 재료를 포함한 실험실 장비 및 소모품을 전문으로 합니다. 진공로, 불활성 분위기에서 작업하시거나 산화 방지 재료가 필요하신 경우, 당사의 전문가가 적합한 흑연 제품 또는 대안을 선택하는 데 도움을 드릴 수 있습니다.
지금 바로 문의하세요 귀하의 실험실 고온 역량을 강화하는 방법에 대해 논의해 보세요!

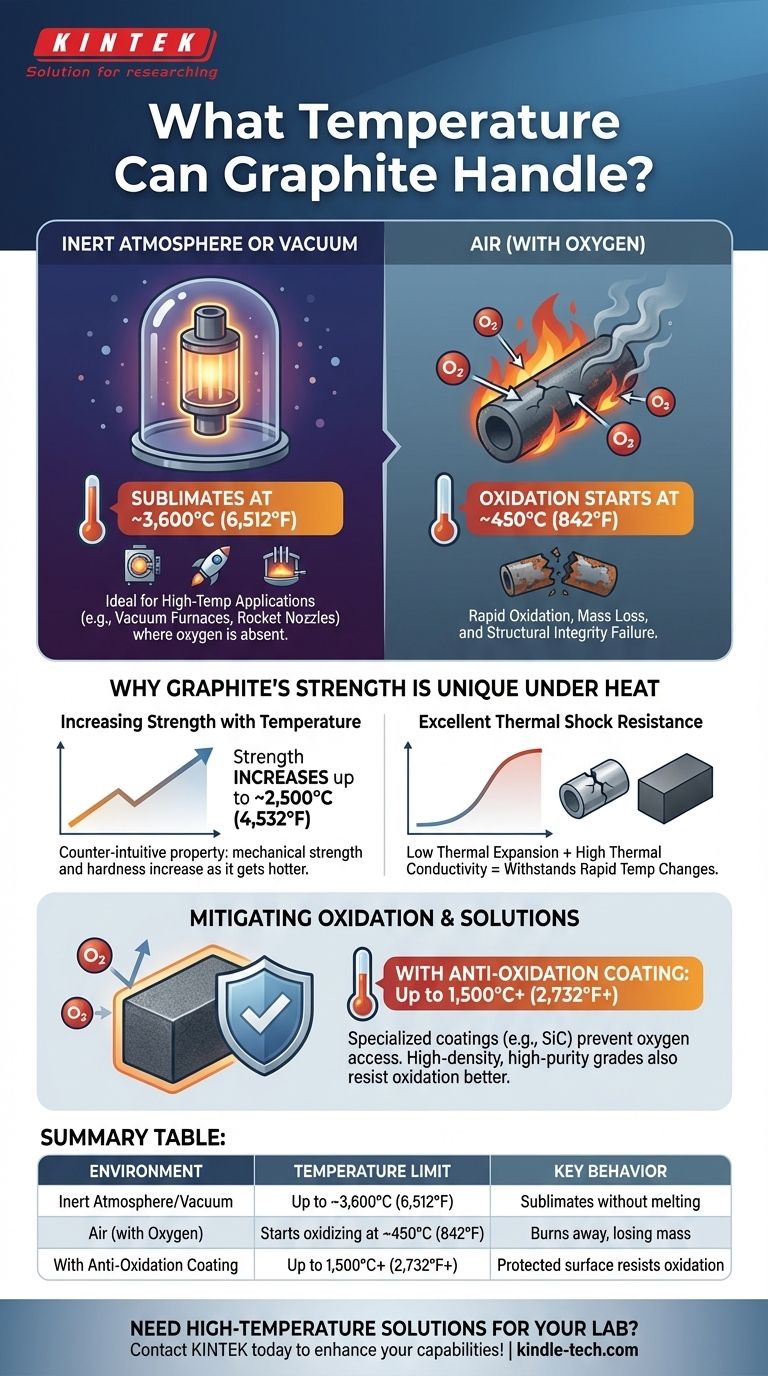

시각적 가이드
관련 제품
- 흑연 진공로 고열전도율 필름 흑연화로
- 흑연 디스크 로드 및 시트 전극 전기화학 흑연 전극
- 초고온 흑연 진공 흑연화로
- 증착용 고순도 순수 흑연 도가니
- 등압 성형법으로 제조된 탄소 흑연 판
