박막은 본질적으로 거의 모든 현대 기술 장치에 사용됩니다. 이 미세하게 얇은 물질 층은 표면에 적용되어 새로운 특성을 부여하며, 안경의 반사 방지 코팅과 스마트폰 화면부터 청정 에너지를 생성하는 태양 전지판, 산업용 도구의 보호 코팅에 이르기까지 모든 것에 필수적입니다.
핵심적인 통찰은 박막이 어디에 사용되는지가 아니라 왜 사용되는지입니다. 물질을 종종 원자 두께에 불과한 층으로 줄임으로써, 우리는 빛, 전기 및 물리적 스트레스와 상호 작용하는 방식을 근본적으로 변화시켜, 벌크 형태의 물질로는 불가능한 기능을 잠금 해제합니다.
원리: 얇은 층이 모든 것을 바꾸는 이유
응용 분야를 나열하기 전에, 박막을 강력하게 만드는 원리를 이해하는 것이 중요합니다. 물질이 미세한 필름으로 축소되면, 그 특성은 더 이상 내부 부피에 의해 지배되지 않고 표면에 의해 지배됩니다.
표면-부피 비율 변경
벌크 물질에서는 대부분의 원자가 다른 원자로 둘러싸여 있습니다. 박막에서는 상당한 비율의 원자가 표면에 있습니다. 이는 물질의 화학적, 전기적, 물리적 행동을 극적으로 변화시켜 독특한 특성을 생성합니다.
나노 스케일 엔지니어링
필름의 두께가 빛이나 전자의 파장과 비슷할 때, 우리는 정밀한 제어를 얻습니다. 우리는 특정 색상의 빛을 선택적으로 반사하거나 투과시키도록, 또는 미세 회로를 형성하는 방식으로 전자의 흐름을 유도하도록 층을 설계할 수 있습니다.
빛 제어: 광학 응용 분야
박막의 가장 일반적인 응용 분야 중 일부는 빛의 정밀한 조작과 관련이 있습니다. 이러한 층은 매우 특정한 방식으로 빛을 구부리거나, 반사하거나, 필터링하도록 설계됩니다.
반사 방지 및 필터 코팅
박막은 안경, 카메라 렌즈 및 태양 전지판에 적용되어 눈부심을 줄이고 빛 투과율을 극대화합니다. 여러 층은 또한 매우 특정한 필터 역할을 하여 좁은 대역의 색상만 통과시키는데, 이는 광학 기기에 중요합니다.
디스플레이 및 터치 패널
현대 LED, LCD 및 플렉시블 디스플레이는 수많은 박막 층에 의존합니다. 이러한 층은 반도체, 투명 전도체 및 발광 소자 역할을 하여 화면에 이미지를 생성하기 위해 함께 작동합니다.
반사 표면 및 거울
단순한 가정용 거울을 넘어, 박막은 특수 반사 표면을 만듭니다. 여기에는 고급 망원경의 거울, 반사경 램프용 코팅, 현대 차량의 헤드업 디스플레이 뒤에 있는 기술이 포함됩니다.
전기 활용: 반도체 및 에너지 용도
전체 디지털 세계는 전자의 흐름을 제어하는 박막 위에 구축됩니다. 정보 처리부터 전력 생성 및 저장에 이르기까지 이러한 응용 분야는 기본적입니다.
마이크로일렉트로닉스 및 집적 회로
모든 컴퓨터와 스마트폰의 핵심인 마이크로칩은 수십 개의 세심하게 증착된 박막 층으로 구성됩니다. 이러한 반도체 및 절연 재료 층은 계산을 수행하는 수십억 개의 미세 트랜지스터를 형성합니다.
데이터 및 메모리 저장
박막은 정보를 저장하는 방식에 근본적입니다. 하드 드라이브의 표면은 자기 박막으로 코팅되어 데이터가 기록되고 읽히며, 고급 컴퓨터 메모리 기술 또한 박막 구조에 의존합니다.
에너지 생성 및 저장
광전 태양 전지는 반도체 물질의 박막을 사용하여 햇빛을 전기로 변환합니다. 마찬가지로, 박막 배터리의 개발은 웨어러블 장치부터 전기 자동차에 이르기까지 모든 것을 위한 더 가볍고 유연하며 효율적인 에너지 저장 방법을 약속합니다.
재료 강화: 보호 및 기능성 코팅
박막은 또한 표면을 보호하고, 물리적 특성을 개선하거나, 완전히 새로운 기능을 부여하는 데 사용됩니다.
마모 및 부식 저항성
매우 단단한 재료는 산업용 절삭 공구 및 엔진 부품에 박막으로 증착될 수 있습니다. 이는 탁월한 내마모성을 제공하고 부품을 부식으로부터 보호하여 작동 수명을 크게 연장합니다.
장식용 마감
욕실 설비, 보석 및 자동차 트림과 같은 품목의 내구성 있고 광택 있는 코팅은 종종 박막입니다. 이는 미적 마감을 제공하는 동시에 기본 재료를 보호합니다.
의료 및 생물학적 응용 분야
의료 분야에서 박막은 특정 분자를 감지할 수 있는 바이오센서를 만드는 데 사용됩니다. 또한 의료용 임플란트에 특수 코팅으로 사용되어 신체와의 호환성을 보장합니다.
절충점 이해
놀랍도록 다재다능하지만, 박막 작업은 인정해야 할 고유한 엔지니어링 과제를 제시합니다.
증착 복잡성
단 몇 원자 두께의 완벽하게 균일하고 결함 없는 필름을 만드는 것은 매우 복잡한 과정입니다. 정교한 진공 장비와 온도, 압력 및 화학 물질에 대한 정밀한 제어가 필요합니다.
접착 및 내구성
박막은 기본 재료(기판)에 대한 접착력만큼만 효과적입니다. 강력한 접착력을 보장하는 것이 중요하며, 박리 또는 박락은 필름을 쓸모없게 만듭니다.
비용 및 규모
박막에 사용되는 재료의 양은 미미하지만, 증착에 필요한 기계 및 공정은 매우 비쌀 수 있습니다. 대량 생산을 위한 이러한 공정의 확장은 중요한 산업적 과제입니다.
당신의 세상에서 박막 식별하기
이 기술의 범위를 이해하는 가장 좋은 방법은 일상적으로 접하는 장치 및 시스템에서 그 역할을 인식하는 것입니다.
- 소비자 전자 제품에 집중한다면: 노트북의 반사 방지 화면, 휴대폰 내부의 마이크로칩, 스마트워치의 센서에서 박막을 볼 수 있습니다.
- 지속 가능성 및 에너지에 집중한다면: 태양 전지판을 더 효율적으로 만들고 차세대 배터리 개발을 가능하게 하는 그들의 역할을 인식하세요.
- 산업 및 자동차에 집중한다면: 절삭 공구의 중요한 내마모성을 제공하고 헤드업 디스플레이용 반사 표면을 만드는 방법을 고려하세요.
박막은 현대 세계의 거의 모든 측면을 향상시키는 근본적이고 종종 보이지 않는 기술입니다.
요약 표:
| 응용 분야 범주 | 주요 예시 | 주요 기능 |
|---|---|---|
| 광학 응용 분야 | 반사 방지 코팅, 디스플레이, 거울 | 빛 제어 및 조작 |
| 반도체 및 에너지 | 마이크로칩, 태양 전지, 배터리 | 전기 및 데이터 관리 |
| 보호 및 기능성 코팅 | 내마모성 도구, 의료용 임플란트, 장식용 마감 | 내구성 향상 및 새로운 특성 추가 |
고품질 박막 증착 장비가 필요하십니까?
첨단 실험실 장비의 선두 주자인 KINTEK은 R&D 또는 생산 공정에서 요구하는 정밀하고 신뢰할 수 있는 솔루션을 제공합니다. 차세대 전자 제품, 내구성 있는 코팅 또는 혁신적인 에너지 시스템을 개발하든, 박막 기술에 대한 당사의 전문 지식은 우수한 결과를 달성하는 데 도움이 될 수 있습니다.
오늘 저희 전문가에게 문의하십시오 KINTEK의 전문 장비가 박막 혁신을 가속화하는 방법에 대해 논의하십시오.

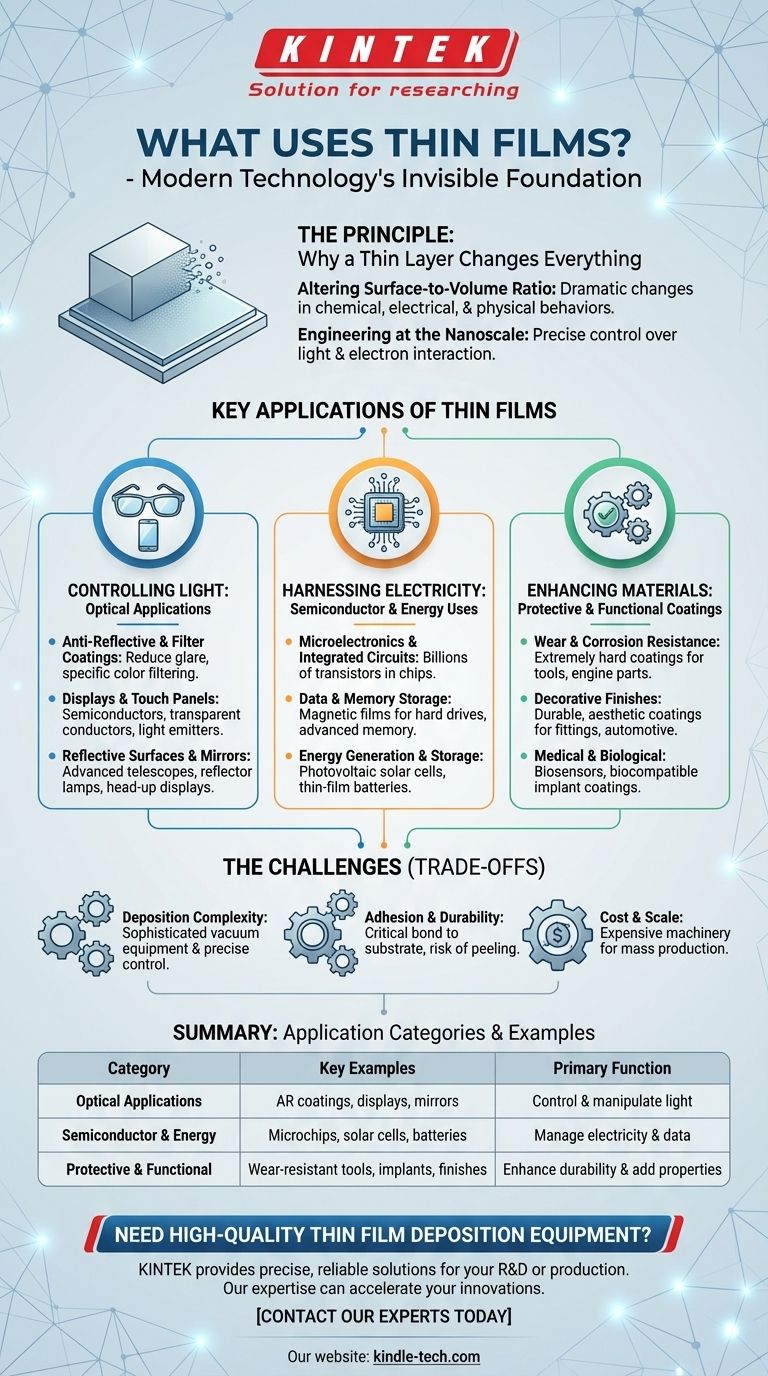

시각적 가이드
