본질적으로 화학 기상 증착(CVD)은 고성능 박막 및 코팅을 만드는 데 사용되는 기본적인 제조 공정입니다. 이는 마이크로칩 제조를 위해 반도체 산업에서 가장 두드러지게 사용되지만, 그 응용 분야는 도구 및 유리를 위한 내구성 있는 보호 코팅, 고급 광학층, 심지어 합성 다이아몬드와 같은 새로운 재료의 합성에까지 확장됩니다.
화학 기상 증착은 단 하나의 응용 분야가 아니라 다재다능한 플랫폼 기술입니다. 그 주요 가치는 기판 위에 고순도, 균일하고 정밀하게 제어되는 재료층을 증착할 수 있는 능력에 있으며, 이를 통해 다른 방법으로는 달성할 수 없는 특성을 구현할 수 있습니다.
현대 전자공학의 기반
반도체 산업은 집적 회로를 구성하는 미세한 다층 구조를 구축하기 위해 CVD에 크게 의존합니다. CVD 없이는 현대 컴퓨팅이 존재할 수 없습니다.
절연 및 유전체 층 생성
마이크로칩에는 수십억 개의 트랜지스터가 집적되어 있습니다. CVD는 이산화규소 및 질화규소와 같은 절연 재료의 매우 얇고 순수한 층을 증착하는 데 사용됩니다. 이러한 박막은 서로 다른 전도 경로 사이의 전기적 "단락"을 방지합니다.
복잡한 트랜지스터 구조 구축
현대 칩 설계는 복잡한 3차원 구조를 포함합니다. CVD는 트렌치 리필(trench refill)과 같은 공정에 필수적인데, 이는 실리콘 웨이퍼의 깊고 좁은 틈에 재료를 균일하게 증착하여 트랜지스터 아키텍처의 중요한 부분을 형성합니다.
첨단 재료 제조
CVD의 정밀도는 기판 위에 차세대 재료를 직접 합성할 수 있게 해줍니다. 주요 예시는 독특한 전기적 및 기계적 특성을 가지며 미래 전자공학에 잠재력을 지닌 탄소 나노튜브의 제어된 성장입니다.
보호 코팅을 이용한 표면 엔지니어링
전자공학을 넘어, CVD는 재료의 표면 특성을 근본적으로 변화시켜 더 강하게 만들거나, 더 탄력 있게 만들거나, 기능적으로 다르게 만드는 지배적인 방법입니다.
내구성과 내마모성 향상
CVD는 절삭 공구, 드릴 비트 및 산업 부품에 합성 다이아몬드 또는 질화티타늄과 같은 초경질 코팅을 적용하는 데 사용됩니다. 이는 탁월한 내마모성을 제공하여 수명과 성능을 크게 향상시킵니다.
부식 및 화학 장벽 제공
CVD로 증착된 얇고 조밀한 층은 완전한 기체 밀폐 장벽을 만들 수 있습니다. 이는 민감한 부품을 부식으로부터 보호하며, 화학 산업에서 반응기나 파이프에 라이닝하여 유해 물질로부터의 열화를 방지하는 데 사용됩니다.
광학 및 열 특성 수정
CVD를 사용하여 유리의 특성을 정밀하게 엔지니어링할 수 있습니다. 여기에는 반사를 줄이기 위해 렌즈에 광학 코팅을 적용하거나 건물의 에너지 효율성을 개선하기 위해 건축용 유리에 단열층을 증착하는 것이 포함됩니다.
상충 관계 이해
CVD는 매우 강력하지만, 고부가가치 응용 분야에 적합하게 만드는 고유한 복잡성과 한계를 가진 전문화된 공정입니다.
공정 복잡성 및 비용
CVD는 진공 챔버, 고온 및 반응성 가스 흐름을 제어하기 위한 복잡한 시스템을 필요로 합니다. 이러한 장비는 상당한 자본 투자를 나타내며, 전구체 가스 자체는 비싸고 위험할 수 있습니다.
높은 열 부하
이 공정은 일반적으로 화학 반응을 유도하기 위해 기판을 고온으로 가열해야 합니다. 이는 일부 기판이 변형되거나 녹지 않고 열을 견딜 수 없기 때문에 코팅할 수 있는 재료 유형을 제한할 수 있습니다.
느린 증착 속도
물리 기상 증착(PVD)과 같은 일부 다른 방법과 비교할 때, CVD는 재료 증착 속도가 느릴 수 있습니다. 박막의 순도, 밀도 및 균일성이 원시 속도보다 더 중요할 때 선택됩니다.
응용 분야에 맞는 올바른 선택
CVD를 사용할지 여부에 대한 결정은 공정 복잡성을 정당화할 수 있는 성능 요구 사항에 의해 주도됩니다.
- 마이크로일렉트로닉스를 위한 원자 수준의 정밀도에 중점을 둔 경우: CVD는 절연막을 만들고 트랜지스터를 구축하기 위한 필수적인 업계 표준입니다.
- 극도로 단단하고 내구성이 뛰어난 표면 생성에 중점을 둔 경우: CVD는 합성 다이아몬드와 같은 재료로 공구 및 고마모 부품을 코팅하는 주요 선택 사항입니다.
- 광학 또는 장벽을 위한 표면 특성 수정에 중점을 둔 경우: CVD는 유리, 화학 공정 및 태양광 발전을 위한 매우 구체적인 기능성 층을 만드는 데 필요한 제어 기능을 제공합니다.
궁극적으로 화학 기상 증착은 우리 현대 세계를 정의하는 고성능 재료의 기반이 되는 중요한 기술입니다.
요약표:
| 주요 응용 분야 | 주요 용도 | 일반적으로 증착되는 재료 |
|---|---|---|
| 반도체 제조 | 절연층, 트랜지스터 구조, 첨단 재료 | 이산화규소, 질화규소, 탄소 나노튜브 |
| 보호 및 기능성 코팅 | 내마모성 공구, 부식 방지 장벽, 광학층 | 합성 다이아몬드, 질화티타늄, 광학 코팅 |
| 첨단 재료 합성 | 고유한 특성을 가진 새로운 재료 생성 | 다이아몬드 필름, 특수 세라믹 |
고성능 박막으로 실험실 역량을 강화할 준비가 되셨습니까? KINTEK은 정밀한 화학 기상 증착(CVD) 공정에 맞춰진 첨단 실험실 장비 및 소모품 공급을 전문으로 합니다. 반도체 연구, 재료 과학 또는 표면 엔지니어링 분야에 관계없이 당사의 솔루션은 귀하의 작업에 필요한 순도, 균일성 및 제어를 제공합니다. 귀하의 특정 실험실 요구 사항을 논의하고 우수한 결과를 얻을 수 있도록 지원하는 방법에 대해 지금 문의하십시오.

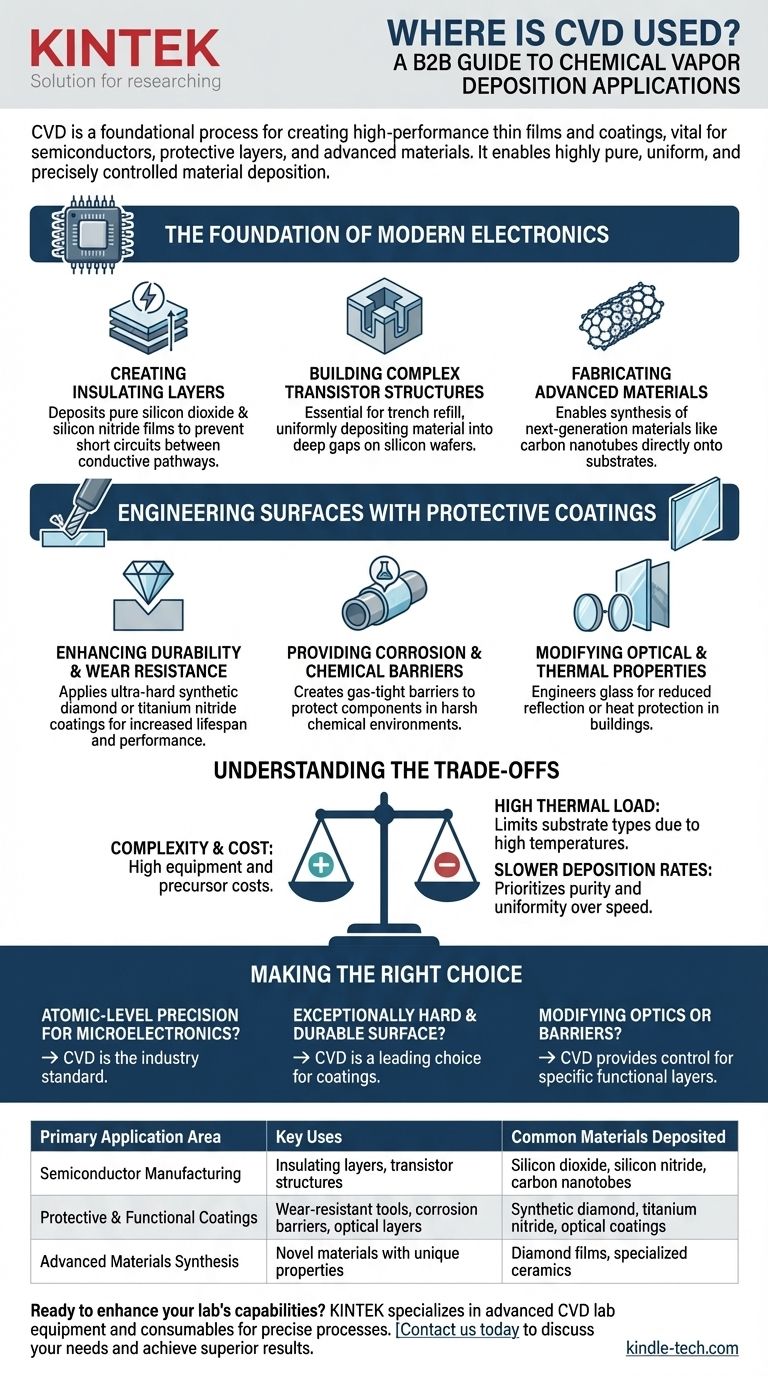

시각적 가이드
