대형 단결정 다이아몬드 제조를 위한 마이크로웨이브 플라즈마 화학 기상 증착의 진전

반도체 소재로서의 다이아몬드 소개

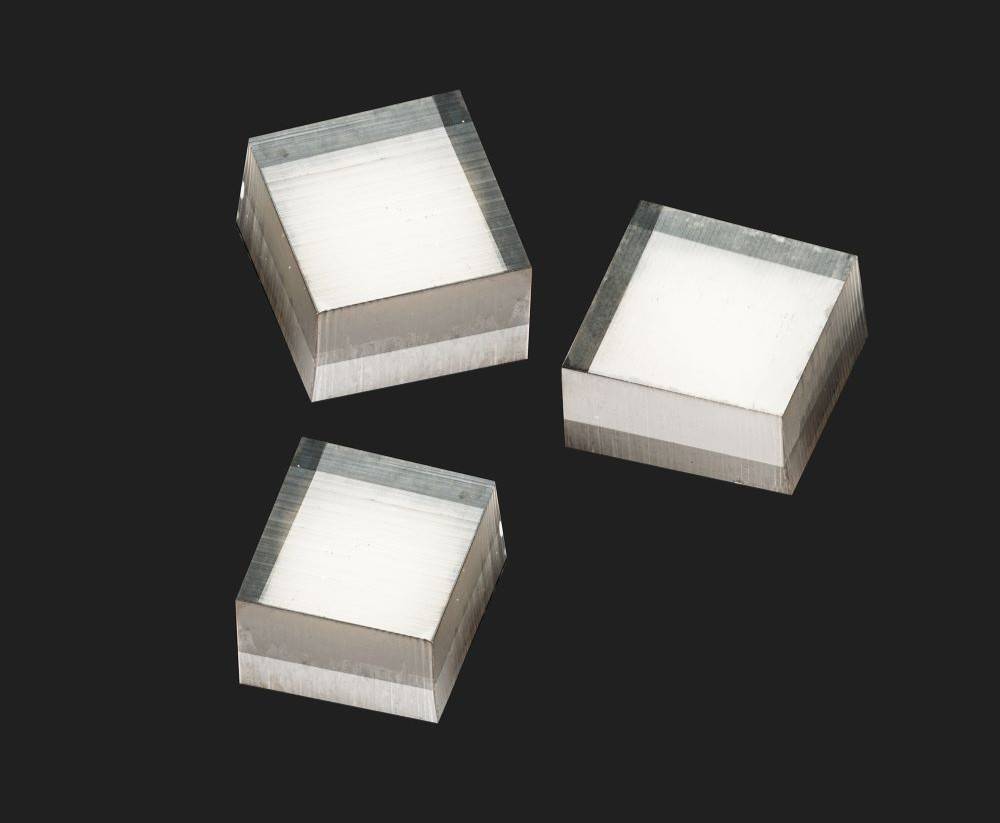

대형 단결정 다이아몬드의 중요성

대형 단결정 다이아몬드는 차세대 전력 전자 및 광전자 소자를 혁신할 수 있는 엄청난 잠재력을 가지고 있습니다. 이 소재는 높은 열전도율, 넓은 밴드갭, 우수한 기계적 강도 등 탁월한 특성을 제공하여 높은 효율과 신뢰성이 요구되는 응용 분야에 이상적입니다. 그러나 고품질의 대면적 단결정 다이아몬드 기판을 제조하는 것은 여전히 중요한 과제로 남아 있습니다.

더 큰 다이아몬드 기판에 대한 수요는 전자 기기의 더 높은 성능과 집적 밀도에 대한 필요성에 의해 주도되고 있습니다. 마이크로웨이브 플라즈마 화학 기상 증착(MPCVD)과 같은 기술의 발전에도 불구하고 결함을 최소화하면서 넓은 면적에 걸쳐 균일한 성장을 달성하는 것은 여전히 진행 중인 연구 분야입니다. 주요 장애물로는 전위 밀도 제어, 열 응력 관리, 기판 전체의 균질성 보장 등이 있습니다.

또한 이러한 기술의 확장성은 산업 응용 분야에서 매우 중요합니다. 단일 다이아몬드 성장 및 접합 성장과 같은 현재의 방법은 유망하지만 필요한 품질을 갖춘 인치 규모의 다이아몬드를 생산하는 데는 한계가 있습니다. 이기종 에피택셜 성장은 스케일링이 쉽지만 격자 및 기판과의 열 불일치로 인해 더 높은 전위 밀도를 초래합니다.

요약하자면, 대형 단결정 다이아몬드는 다양한 산업을 변화시킬 수 있는 잠재력을 가지고 있지만, 현재 생산의 한계를 극복하기 위해서는 상당한 기술 발전이 필요합니다.

대형 다이아몬드 제조를 위한 기술 솔루션

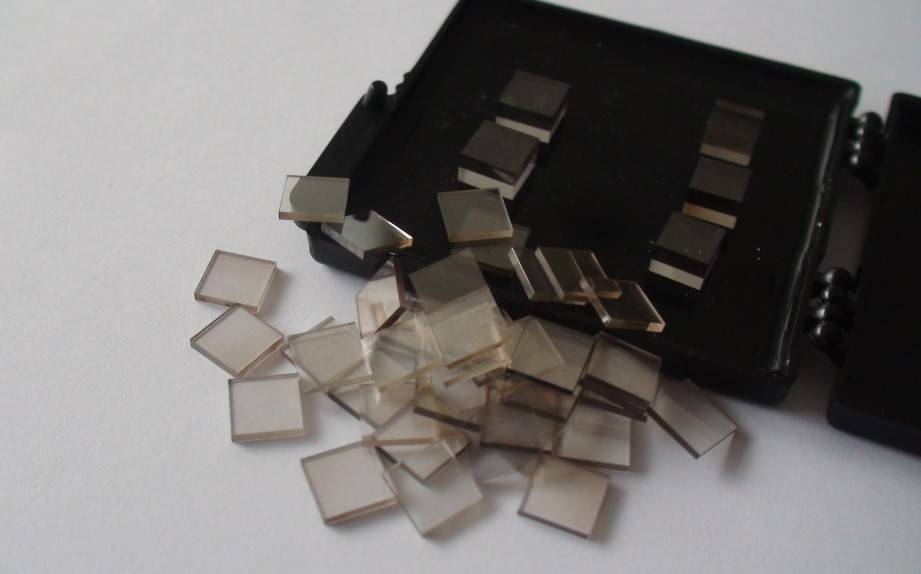

싱글 다이아몬드 성장

단일 다이아몬드 성장 기술은 낮은 전위 밀도를 특징으로 하는 고품질 결정을 생산하는 것으로 유명합니다. 그러나 이러한 방법은 인치 크기의 다이아몬드를 얻으려고 할 때 상당한 장애물에 직면하게 됩니다. 이 복잡한 공정에는 온도, 압력, 질소와 같은 불순물의 존재 여부와 같은 요소를 정밀하게 제어해야 합니다.

역사적으로 최초의 합성 보석 품질의 다이아몬드는 1970년대 초에 생산되었으며, 초기에는 약 5mm 크기의 스톤이 생산되었습니다. 이러한 초기 성공은 다이아몬드 조각이 시드된 파이로필라이트 튜브를 활용했으며, 고품질 결정 형성에 필요한 안정성을 보장하기 위해 성장 과정을 세심하게 제어했습니다. 시간이 지남에 따라 흑연을 다이아몬드 그릿으로 대체하여 모양 제어를 향상시키는 등의 발전이 이루어졌지만 근본적인 과제는 여전히 남아 있습니다.

주요 문제 중 하나는 성장 속도와 결정 품질 간의 균형입니다. 질소 첨가는 성장 과정을 가속화할 수 있지만, 특히 전자 등급 소재가 필요한 응용 분야에서 다이아몬드의 순도를 떨어뜨리는 불순물을 발생시킵니다. 반대로 성장 온도를 낮추고 메탄 함량을 줄이면 전위를 최소화하고 표면 특성을 개선하여 결정 품질을 향상시킬 수 있지만, 이러한 매개변수는 성장 속도를 크게 감소시킵니다.

이러한 발전에도 불구하고 높은 성장률, 낮은 전위 밀도, 평평한 표면의 이상적인 균형을 달성하는 것은 지속적인 과제로 남아 있습니다. 인치 크기의 다이아몬드에 대한 추구는 계속해서 연구 개발을 주도하고 있으며, 단일 다이아몬드 성장 기술의 잠재력을 최대한 발휘하기 위해 이러한 매개변수를 최적화하는 데 지속적인 노력을 기울이고 있습니다.

접합 성장 기법

접합 성장 기술은 대형 다이아몬드 생산에 있어 상당한 크기의 결정을 빠르게 제작할 수 있게 해주는 중요한 발전입니다. 그러나 이 방법에는 특히 접합 접합부의 전위 형성 및 응력 축적과 관련된 도전 과제가 없는 것은 아닙니다.

결정 구조의 선 결함인 전위는 종종 서로 다른 다이아몬드 세그먼트가 결합되는 인터페이스에서 발생합니다. 이러한 결함은 다이아몬드의 기계적 및 전자적 특성을 심각하게 손상시켜 고성능 디바이스에서의 잠재적 적용을 제한할 수 있습니다. 또한 이러한 접합부에서 발생하는 응력으로 인해 균열이나 기타 구조적 이상이 발생하여 다이아몬드의 품질이 더욱 저하될 수 있습니다.

이러한 문제를 완화하기 위해 연구자들은 접합 중 정렬 및 접합 프로세스를 최적화하는 등 다양한 전략을 모색하고 있습니다. 또한 고해상도 현미경과 X-선 회절 등 첨단 특성 분석 기술을 사용하여 접합 지점에서 다이아몬드의 구조적 무결성을 모니터링하고 분석하고 있습니다. 이러한 노력은 접합 성장 기술을 통해 생산되는 대형 다이아몬드의 전반적인 품질과 신뢰성을 향상시켜 첨단 반도체 애플리케이션에 더 널리 채택될 수 있는 기반을 마련하는 것을 목표로 합니다.

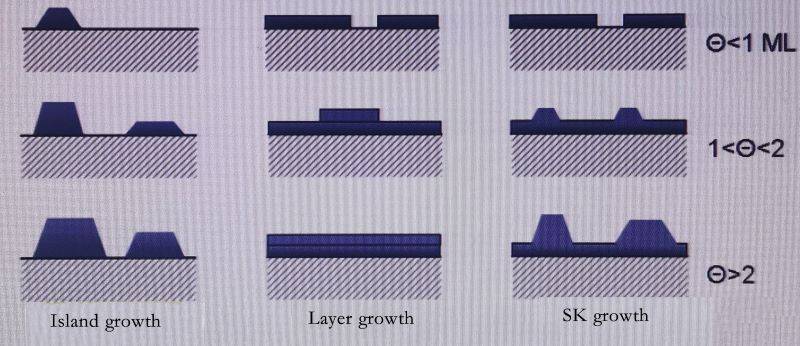

이기종 에피택셜 성장

다이아몬드의 이종 에피택셜 성장은 다른 반도체의 발전과 유사하게 대형 다이아몬드 웨이퍼를 달성할 수 있는 유망한 방법을 제공합니다. 이 기술은 서로 다른 기판 위에 다이아몬드 층을 증착하는 것으로, 초기 연구 노력의 초점이 되어 왔습니다. 특히 1996년, 오츠카 등은 Ir(001)/MgO(001) 기판 위에 헤테로 에피택셜 다이아몬드 층을 성공적으로 제작하여 중요한 이정표를 세웠습니다. 이후 이 기술은 발전하여 Al₂O₃, SrTiO₃, MgO와 같은 다양한 산화물 위에 단결정 이리듐 필름을 성장시켰습니다.

그러나 이러한 기판에서 다이아몬드/이리듐 층의 접착은 열팽창 계수의 상당한 불일치로 인해 상당한 어려움을 겪습니다. 바우어와 동료들은 2005년에 700°C에서 증착 후 냉각으로 인해 발생하는 열 응력을 계산한 결과, Al₂O₃에서 -4.05 GPa, SrTiO₃에서 -6.44 GPa, MgO에서 -8.3 GPa의 압축 응력 값을 확인했습니다. 반면 실리콘은 -0.68 GPa로 가장 낮은 응력을 나타냈습니다. 또한, 단결정(100) 방향의 Ir 버퍼 층을 증착하기 위한 최적의 층으로 이트리아 안정화 지르코니아(YSZ) 필름이 부상하여 유망한 이종 에피택셜 필름 조합으로 이어졌습니다: 실리콘/YSZ/Ir/다이아몬드.

이러한 발전에도 불구하고 고유한 격자와 기판과의 열적 불일치로 인해 전위 밀도가 높아져 여전히 중요한 문제로 남아 있습니다. 이러한 전위 밀도는 다이아몬드와 기판 재료 간의 격자 상수와 열팽창 계수의 현저한 차이로 인한 결과입니다. 따라서 이질적인 에피택셜 성장은 대형 다이아몬드 생산을 용이하게 하지만, 이러한 구조적 결함을 완화하고 결과물인 다이아몬드 필름의 품질을 향상시키기 위한 지속적인 연구가 필요합니다.

연구 개발 하이라이트

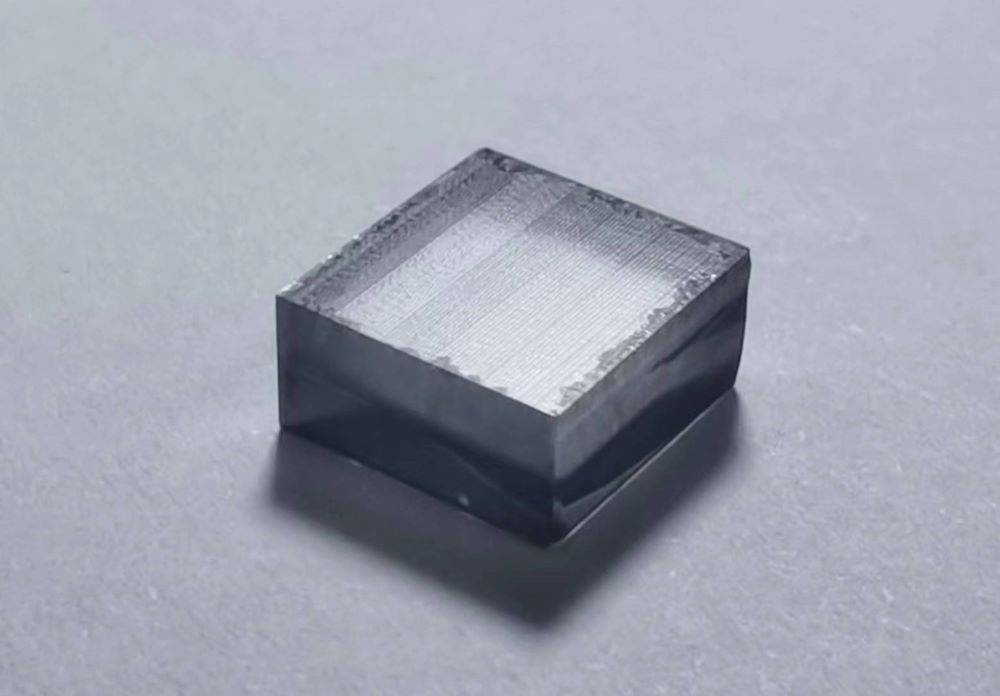

측면 에피택셜 오버그로스(LEO)

측면 에피택셜 오버그로스(LEO)는 단결정 다이아몬드 합성 분야에서 선구적인 기술로, 특히 대형 다이아몬드의 성장과 관련된 한계를 극복하기 위한 것입니다. 산동대학교 연구진이 입증한 이 방법은 여러 개의 시드 결정을 전략적으로 연결하여 하나의 응집력 있는 전체로 만드는 것입니다. 이를 통해 LEO는 더 큰 다이아몬드 구조의 생성을 용이하게 할 뿐만 아니라 접합된 결정의 접합부에서 일반적으로 발견되는 전위 밀도와 응력 집중을 완화합니다.

LEO의 혁신은 다이아몬드 결정의 고유한 특성을 활용하여 측면으로 성장함으로써 추가 시딩 없이도 전체 결정 크기를 확장할 수 있다는 데 있습니다. 이 접근 방식은 제어된 환경에서 성장 파라미터를 정밀하게 조작할 수 있는 마이크로웨이브 플라즈마 화학 기상 증착(MPCVD)의 맥락에서 특히 유리합니다. 그 결과 보다 균일하고 구조적으로 견고한 다이아몬드를 얻을 수 있으며, 이는 차세대 전력 전자 및 광전자 분야의 애플리케이션에 매우 중요합니다.

또한, 전위 밀도를 크게 줄일 수 있는 LEO의 잠재력은 다이아몬드 합성의 주요 과제 중 하나를 해결하는 데 있어 그 효능을 입증하는 증거입니다. 이러한 전위 감소는 다이아몬드의 기계적 무결성을 향상시킬 뿐만 아니라 광학 및 전기적 특성을 개선하여 고성능 소자 제작에 탁월한 소재가 됩니다.

본질적으로 LEO는 대형 고품질 단결정 다이아몬드를 생산하기 위한 노력의 중요한 진전을 구현하여 다이아몬드 성장의 복잡한 과제에 대한 유망한 솔루션을 제공하고 반도체 재료의 미래에서 초석으로 자리매김하고 있습니다.

이기종 에피택셜 성장 성과

아우크스부르크 대학교의 SCHRECK 연구팀은 특히 대형 단결정 다이아몬드 준비 분야에서 이종 에피택셜 성장 분야에서 상당한 진전을 이루었습니다. 현재까지 가장 주목할 만한 성과는 직경 92mm의 다이아몬드를 성공적으로 성장시킨 것으로, 이는 이 기술이 실질적인 다이아몬드 결정을 생산할 수 있는 잠재력을 보여 주는 업적입니다. 이 성과는 단순히 기술력을 입증한 것뿐만 아니라 이종 에피택셜 성장 방법의 확장성을 입증한 것이기도 합니다.

이러한 대형 다이아몬드 결정의 성장은 이기종 에피택셜 성장과 관련된 고유한 문제, 주로 격자 및 기판과의 열적 불일치로 인한 높은 전위 밀도를 고려할 때 특히 주목할 만한 성과입니다. 슈렉 연구팀의 성공은 성장 파라미터와 기판 선택을 신중하게 최적화하면 이러한 문제를 완화하여 더 크고 고품질의 다이아몬드를 생산할 수 있는 기반을 마련할 수 있음을 시사합니다.

또한, 이러한 발전은 전력 전자 및 광전자 장치에서 뛰어난 특성으로 인해 대형 단결정 다이아몬드를 많이 찾는 반도체 산업에 더 광범위한 영향을 미칩니다. 이러한 다이아몬드를 일관되게 생산할 수 있는 능력은 차세대 디바이스 제조에 혁신을 가져와 향상된 성능과 신뢰성을 제공할 수 있습니다.

도전 과제와 향후 방향

전위 밀도 감소

전위 밀도를 줄이는 것은 첨단 반도체 응용 분야에 필수적인 고품질의 대형 단결정 다이아몬드를 얻기 위해 매우 중요합니다. 이러한 노력의 핵심 전략으로 측면 에피택셜 성장과 전위 소멸 기술이라는 두 가지 주요 방법이 등장했습니다.

측면 에피택셜 성장(LEO)

측면 에피택셜 오버그로스(LEO)는 기존의 시드 결정 위에 다이아몬드 층을 성장시키는 정교한 접근 방식입니다. 산동대학교 연구진이 개척한 이 기술을 사용하면 여러 개의 종자 결정을 하나의 응집력 있는 전체로 연결할 수 있습니다. LEO는 성장 조건을 전략적으로 제어함으로써 더 넓은 면적에 걸쳐 연속적인 결정 격자를 형성할 수 있게 하여 전위 밀도를 크게 줄일 수 있습니다. 이 방법은 다이아몬드 성장 공정에서 흔히 발생하는 격자 불일치 및 열 응력의 영향을 완화하는 데 특히 효과적입니다.

전위 소멸 기법

전위 소멸 기술은 소재의 특성을 저하시킬 수 있는 결정 격자의 선형 결함인 전위를 제거하는 데 중점을 둡니다. 이러한 기술에는 종종 외부 응력이나 열을 가하여 전위의 이동과 그에 따른 소멸을 유도하는 것이 포함됩니다. 예를 들어, 고온 어닐링 공정을 적용하면 전위가 결정 표면으로 쉽게 이동하여 제거될 수 있습니다. 또한 선택적 에피택셜 성장을 사용하면 전위가 적은 결정 영역을 생성하여 다이아몬드의 전반적인 품질을 더욱 향상시킬 수 있습니다.

측면 에피택셜 성장과 전위 소멸 기법은 모두 대형 단결정 다이아몬드 제조에서 전위 밀도와 관련된 문제를 극복할 수 있는 유망한 방법을 제공합니다. 연구가 계속 발전함에 따라 이러한 방법은 차세대 반도체 재료 개발에 중추적인 역할을 할 것으로 기대됩니다.

불순물 제어

질소 및 실리콘과 같은 불순물을 제어하는 것은 고품질의 대형 단결정 다이아몬드를 제조하는 데 있어 매우 중요한 요소입니다. 업계에서는 이러한 불순물을 완화하기 위해 직관적이지 않은 방법인 성장 환경에 산소를 추가하는 방법을 제안했습니다. 이 방법은 널리 사용되고 있지만, 그 근본적인 메커니즘은 아직 완전히 이해되지 않았습니다.

연구에 따르면 산소는 질소 및 실리콘과 상호 작용하여 증착 챔버에서 쉽게 제거할 수 있는 휘발성 화합물을 형성한다고 합니다. 이 과정은 성장하는 다이아몬드에서 이러한 불순물의 농도를 감소시킬 뿐만 아니라 결정의 전반적인 품질을 향상시킵니다. 그러나 이와 관련된 정확한 화학 반응과 운동학적 과정은 아직 연구 중인 주제입니다.

자세한 메커니즘을 규명하고 산소 첨가 조건을 최적화하기 위해서는 추가 연구가 필요합니다. 이러한 과정을 이해하면 보다 효과적인 불순물 제어 전략으로 이어질 수 있으며, 궁극적으로 더 크고 고품질의 단결정 다이아몬드 생산에 도움이 될 수 있습니다.
