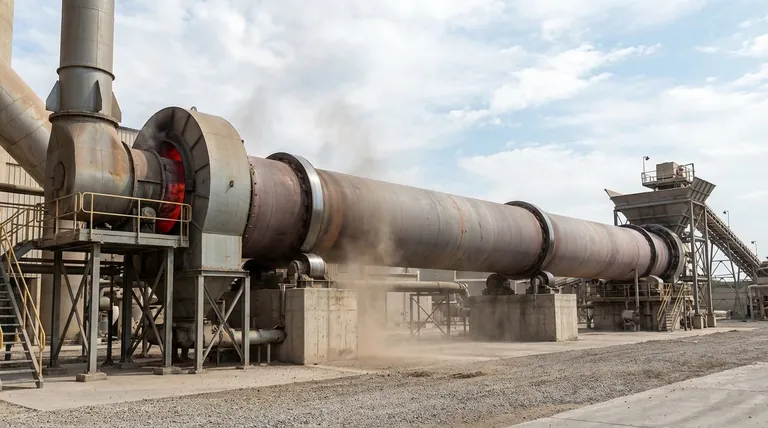

본질적으로 회전 가마는 매우 높은 온도에서 고체 재료를 처리하는 데 사용되는 크고 회전하는 산업용 용광로입니다. 재료는 약간 기울어진 회전 실린더의 높은 쪽 끝으로 공급됩니다. 중력과 회전으로 인해 가마의 길이를 따라 굴러 떨어지면서, 소성, 소결 또는 소각과 같은 원하는 화학 반응 또는 물리적 변화를 유도하기 위해 뜨거운 가스에 의해 가열됩니다.
산업계는 대량의 입상 고체를 지속적이고 균일하게 가열하는 신뢰할 수 있는 방법을 필요로 합니다. 회전 가마는 회전식 텀블링, 중력 흐름 및 제어된 가열을 결합하여 이 문제를 해결하며, 시멘트 제조에서 유해 폐기물 처리까지 다양한 공정을 위한 다재다능하고 강력한 작업 마차 역할을 합니다.
기본 작동 원리
회전 가마는 제어된 열 환경을 통해 재료를 이동시키는 연속 열 교환기 역할을 합니다. 그 작동은 재료 흐름, 혼합 및 열 전달의 상호 작용으로 정의됩니다.
재료의 흐름
재료는 경사진 실린더의 상단 끝으로 지속적으로 공급됩니다. 가마의 경사와 느린 회전의 조합으로 인해 재료는 점차적으로 하단 배출구 쪽으로 이동합니다. 이는 연속적이고 자동화된 공정을 만듭니다.
텀블링 및 혼합 작용
가마가 회전함에 따라 내부의 고체 재료는 끊임없이 들어 올려지고 텀블링됩니다. 대규모 의류 건조기와 유사한 이 작용은 모든 입자가 열에 균일하게 노출되도록 하는 데 중요합니다. 잘 혼합된 이 재료 "층"은 일관된 반응과 균질한 최종 제품을 촉진합니다.
열 전달
주요 기능은 뜨거운 가스상에서 고체 재료 층으로 에너지를 전달하는 것입니다. 이 열은 수분 건조, 유기물 연소 또는 고온 화학 변환과 같은 최종 사용 공정을 구동합니다. 가마가 최대 2273K (2000°C)의 온도에 도달할 수 있는 능력은 까다로운 응용 분야에 적합하게 만듭니다.
주요 설계 및 작동 요소
회전 가마의 성능은 물리적 설계와 작동 방식의 조합에 따라 결정됩니다.
가마 형상 (L/D 비율)
길이 대 직경 (L/D) 비율은 기본적인 설계 매개변수입니다. L/D 비율이 높은 긴 가마는 재료가 내부에 머무는 시간, 즉 체류 시간을 증가시키며, 이는 완전한 반응을 보장하는 데 중요합니다.
회전 속도 및 경사
작업자는 회전 속도와 일부 설계에서는 가마의 경사를 조절할 수 있습니다. 속도나 경사를 높이면 재료가 가마를 더 빨리 통과하여 체류 시간이 줄어듭니다. 이는 일상적인 공정 관리를 위한 주요 제어 요소입니다.
내부 설비 (리프터 및 댐)
많은 가마에는 재료 흐름을 제어하기 위한 내부 구조물이 포함되어 있습니다. 리프터는 재료를 들어 올려 뜨거운 가스 흐름을 통해 뿌려주어 열 전달 효율을 크게 향상시킵니다. 댐은 재료 층의 깊이를 증가시켜 체류 시간을 늘리는 데 사용됩니다.
가마 적재 (% 채움)
가마 단면의 재료로 채워진 비율이 적재량입니다. 이는 재료 층의 깊이와 자유 공간(재료 위로 공정 가스가 흐르는 열린 공간)의 크기를 결정합니다.
가열 방법 및 흐름 구성
열이 어떻게 도입되고 재료와 어떻게 상호 작용하는지는 가마의 응용 분야를 정의하는 중요한 설계 선택입니다.
직접 가열 vs. 간접 가열
직접 가열식 가마가 가장 일반적인 유형입니다. 뜨거운 연소 가스가 가마를 직접 통과하여 재료와 접촉합니다. 이는 열 전달에 매우 효율적입니다.
간접 가열식 가마(소성로라고도 함)는 외부에서 가열됩니다. 회전하는 셸이 뜨거워져 내부 재료에 열을 방사하며, 재료와 연소 가스 사이에 접촉이 없습니다. 이는 오염을 피해야 하거나 분위기를 엄격하게 제어해야 하는 공정에 사용됩니다.
향류 vs. 병류 흐름
향류 흐름은 표준 구성입니다. 재료는 높은 쪽으로 들어가 아래로 이동하고, 뜨거운 가스는 낮은 쪽으로 들어가 위로 이동합니다. 이 반대 방향의 흐름은 가장 효율적인 열 교환을 생성하는데, 가장 뜨거운 가스가 가장 많이 처리된 재료와 만나기 때문입니다.
병류 흐름은 덜 일반적입니다. 재료와 뜨거운 가스 모두 같은 쪽 끝으로 들어가 같은 방향으로 이동합니다. 이는 일반적으로 들어오는 습한 공급물을 빠르게 가열하는 것이 필요한 건조와 같은 응용 분야에 사용됩니다.
절충점 및 과제 이해
놀랍도록 유용하지만, 회전 가마에는 작동상의 복잡성과 한계가 없는 것은 아닙니다.
낮은 열 효율
회전 가마는 크고 뜨거운 시스템으로, 셸과 배기 가스를 통해 상당한 양의 열을 손실할 수 있습니다. 이로 인해 상대적으로 낮은 열 효율을 보이며, 작동에 많은 에너지가 소모될 수 있습니다.
분진 발생
가마를 훌륭한 믹서로 만드는 텀블링 작용은 미세 입자 물질, 즉 분진을 생성하기도 합니다. 이 분진은 공정 가스에 섞여 들어가며, 오염을 방지하기 위해 백필터나 사이클론과 같은 하류 장비에 의해 포집되어야 합니다.
불균일한 제품 품질
균일성을 목표로 하지만, 완벽하게 달성하는 것은 어려울 수 있습니다. 공급 속도, 입자 크기 또는 가열의 변화는 최종 제품 품질에 약간의 불일치를 초래할 수 있으므로 강력한 품질 관리가 필요합니다.
고급 밀봉 기술
가마의 공급 및 배출 끝에서 회전하는 부분을 밀봉하는 것은 차가운 공기가 새어 들어오거나 뜨겁고 먼지 많은 가스가 빠져나가는 것을 방지하는 데 중요합니다. 현대식 가마는 고급 밀봉 시스템을 사용하지만, 이러한 밀봉을 유지하는 것은 지속적이고 필수적인 유지보수 작업입니다.
귀하의 공정에 적합한 선택
회전 가마의 특정 구성은 항상 의도된 산업 공정에 맞춰 조정됩니다.
- 고온 반응(시멘트 클링커 또는 광석 소결과 같은)에 대한 최대 열 효율이 주요 초점이라면: 향류, 직접 가열식 가마가 표준이며 가장 효과적인 구성입니다.
- 온도에 민감한 재료를 처리하거나 연소 가스로부터 오염을 피하는 것이 주요 초점이라면: 간접 가열식 가마(소성로)가 제품을 보호하기 위한 필수적인 선택입니다.
- 폐기물 소각 또는 토양 정화가 주요 초점이라면: 직접 가열식 가마는 오염 물질의 완전한 파괴에 필요한 견고하고 고온의 환경을 제공합니다.
- 느린 반응을 위해 재료 체류 시간을 최대화하는 것이 주요 초점이라면: 낮은 경사, 느린 회전 속도 및 내부 댐이 있는 설계가 이상적인 접근 방식입니다.
이러한 핵심 원리를 이해하면 회전 가마를 단순한 장비가 아니라 재료 변환을 위한 정밀하고 적응 가능한 도구로 볼 수 있습니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 주요 기능 | 고체 재료의 연속적인 고온 처리. |
| 핵심 메커니즘 | 재료가 경사진 회전 실린더를 따라 굴러 떨어지면서 가열됨. |
| 일반적인 응용 분야 | 시멘트 생산, 광석 소결, 유해 폐기물 소각, 소성. |
| 가열 방법 | 직접 가열식 (효율적) 또는 간접 가열식 (오염 제어용). |
| 흐름 구성 | 향류 (표준, 효율적) 또는 병류 (빠른 가열용). |
