유압 프레스의 톤수를 계산하는 방법은 무엇입니까? 연구실 프레스의 힘 공식을 마스터하세요

유압 프레스의 톤수 계산은 기본 물리학의 직접적인 응용입니다. 이 계산은 유체에 의해 가해지는 유압과 주 실린더 내부 피스톤의 총 표면적을 곱합니다. 이 결과는 파운드 단위의 총 힘을 제공하며, 이는 다시 톤으로 변환됩니다.

핵심 원칙은 다음과 같습니다. 프레스의 힘은 모터나 펌프의 크기로 결정되는 것이 아니라 최대 시스템 압력(PSI)과 피스톤의 표면적의 조합으로 결정됩니다. 이 간단한 관계를 이해하는 것이 모든 유압 프레스의 올바른 사양 지정, 작동 및 문제 해결의 핵심입니다.

핵심 원리: 파스칼의 법칙 설명

유압 프레스의 전체 작동은 17세기에 발견된 원리에 의해 지배됩니다. 이를 이해하는 것은 단순히 공식을 사용하는 것에서 기계를 진정으로 이해하는 단계로 나아가는 것입니다.

파스칼의 법칙이란 무엇입니까?

파스칼의 법칙은 밀폐된 비압축성 유체에 가해지는 압력은 유체의 모든 부분과 용기를 담는 벽에 감쇠 없이 전달된다는 것입니다.

간단히 말해서, 시스템의 한 지점에 가해지는 압력은 시스템의 다른 모든 지점에서 동일하게 느껴집니다.

이것이 어떻게 힘의 배가로 이어지는가

이 원리는 엄청난 힘의 배가를 가능하게 합니다. 작은 피스톤(펌프 내부)에 가해지는 적은 양의 압력은 훨씬 더 큰 피스톤(주 램)으로 전달됩니다. 주 램은 훨씬 더 큰 표면적을 가지므로 결과적인 힘은 비례적으로 증폭됩니다.

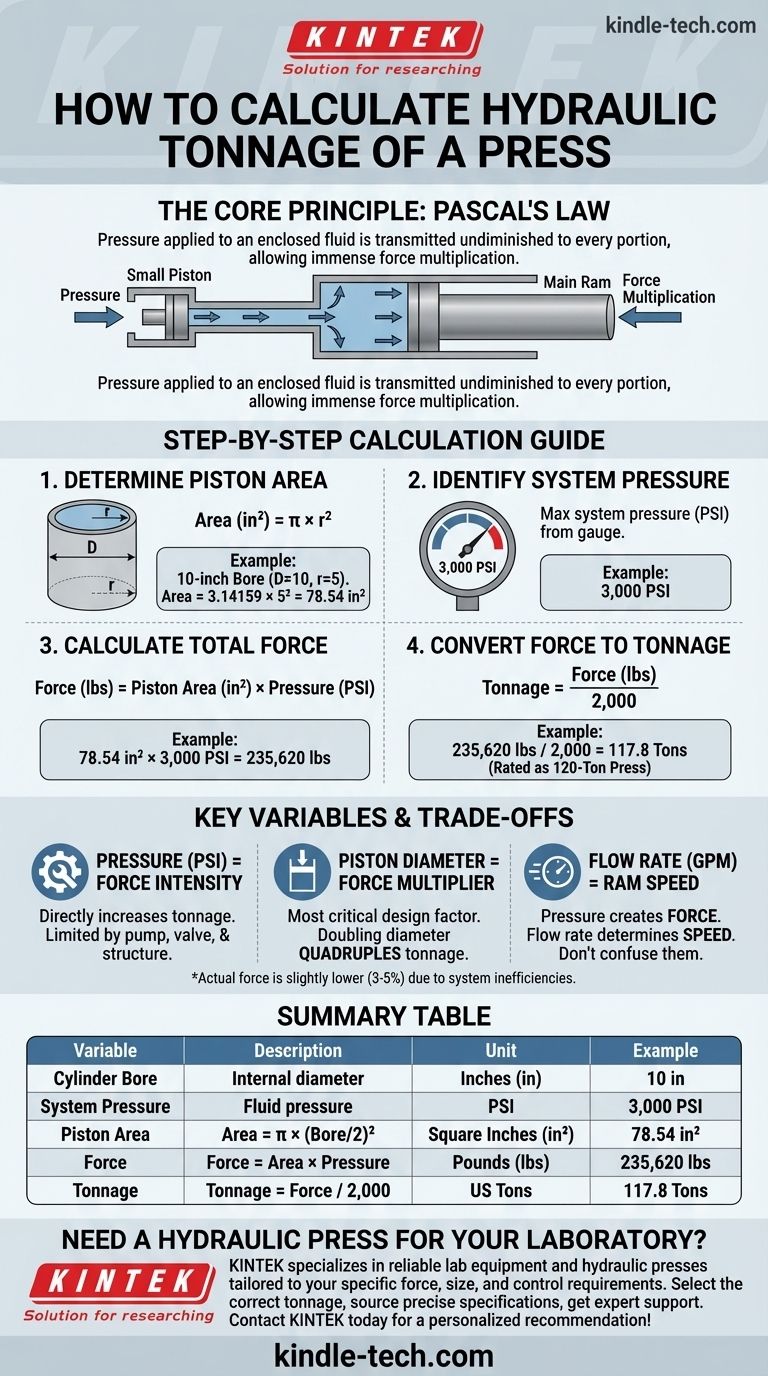

유압 프레스의 톤수를 계산하는 방법은 무엇입니까? 연구실 프레스의 힘 공식을 마스터하세요

단계별 계산 가이드

다음 단계를 따라 프레스의 이론적 최대 톤수를 찾으십시오. 실린더 보어(내경)와 시스템의 최대 압력(일반적으로 게이지에서 읽음)이 필요합니다.

1단계: 피스톤 면적 결정

먼저, 유압 유체가 밀어내는 주 피스톤의 표면적을 계산합니다. 원 면적 공식은 πr²입니다.

실린더의 내경(보어)을 인치 단위로 측정합니다.
직경을 2로 나누어 반지름(r)을 구합니다.
면적 계산: 면적(in²) = 3.14159 x (반지름)²

예를 들어, 직경 10인치 실린더가 있는 프레스의 반지름은 5인치입니다. 면적은 3.14159 x (5²) = 78.54제곱인치가 됩니다.

2단계: 시스템 압력 확인

제곱인치당 파운드(PSI)로 측정되는 최대 시스템 압력을 찾습니다. 이 값은 일반적으로 프레스의 압력 게이지에서 찾을 수 있으며 압력 릴리프 밸브에 의해 설정됩니다.

예시 프레스의 게이지가 3,000 PSI를 나타낸다고 가정해 보겠습니다.

3단계: 총 힘 계산

이제 피스톤 면적에 시스템 압력을 곱하여 파운드 단위의 총 힘 출력을 찾습니다.

힘(lbs) = 피스톤 면적(in²) x 압력(PSI)
예시의 경우: 78.54 in² x 3,000 PSI = 235,620 파운드의 힘.

4단계: 힘을 톤수로 변환

마지막 단계는 힘을 파운드에서 미국 톤으로 변환하는 것입니다. 표준 변환은 1톤 = 2,000파운드입니다.

톤수 = 힘(lbs) / 2,000
예시의 경우: 235,620 lbs / 2,000 = 117.8톤.

이 프레스는 120톤 프레스로 평가될 것입니다.

상충 관계 및 주요 변수 이해

계산은 간단하지만 변수 간의 상호 작용은 성능과 안전에 중요한 영향을 미칩니다.

압력(PSI)의 역할

압력은 힘의 "강도"입니다. 압력 설정을 높이면 최종 톤수가 직접적으로 증가합니다. 그러나 이는 펌프의 용량, 압력 릴리프 밸브 설정, 실린더, 프레임 및 호스의 구조적 무결성에 의해 제한됩니다.

피스톤 직경의 영향

피스톤의 면적은 "힘 승수"입니다. 직경이 약간만 증가해도 면적과 따라서 힘이 크게 증가합니다. 피스톤 직경을 두 배로 늘리면 표면적과 톤수 출력이 4배가 됩니다. 이는 프레스의 가장 중요한 설계 요소입니다.

힘과 속도의 차이

압력과 속도를 혼동하는 것은 흔한 실수입니다. 압력(PSI)은 힘을 생성하는 반면, 펌프의 유체 유량(분당 갤런, GPM)은 램의 이동 속도를 결정합니다. 매우 높은 톤수의 프레스가 매우 느리게 움직일 수 있습니다.

시스템 비효율성

이 공식은 이론적 최대 힘을 제공합니다. 실린더 씰의 마찰과 시스템을 통한 유체 이동으로 인해 실제 작업물에 전달되는 힘은 약간 낮습니다(일반적으로 3-5%). 이는 대부분의 응용 분야에서는 사소한 요소이지만 인정하는 것이 중요합니다.

목표에 맞는 올바른 선택

이해를 바탕으로 특정 목표에 따라 정보에 입각한 결정을 내리십시오.

주요 초점이 새 프레스 구매인 경우: 먼저 작업에 필요한 톤수를 결정한 다음, 해당 요구 사항을 충족하기 위해 실린더 보어와 압력 등급의 조합을 기준으로 프레스를 평가하십시오.
주요 초점이 프레스 문제 해결인 경우: 현재 게이지 판독값으로 이 계산을 사용하여 프레스가 예상되는 힘을 전달하고 있는지 또는 게이지나 유압 시스템에 문제가 있을 수 있는지 확인하십시오.
주요 초점이 공정 또는 공구 설계인 경우: 항상 프레스의 최대 이론적 톤수를 안전 계산에 사용하여 다이와 안전 장비가 최악의 시나리오를 견딜 수 있는지 확인하십시오.

이 근본적인 계산을 마스터함으로써 유압 장비의 성능, 안전 및 응용에 대한 직접적인 통제권을 얻게 됩니다.

요약표:

변수	설명	단위	예시
실린더 보어 직경	주 피스톤의 내경	인치 (in)	10 in
시스템 압력	유압 유체 압력	PSI	3,000 PSI
피스톤 면적	면적 = π × (보어/2)²	제곱인치 (in²)	78.54 in²
힘	힘 = 면적 × 압력	파운드 (lbs)	235,620 lbs
톤수	톤수 = 힘 / 2,000	미국 톤	117.8 Tons
