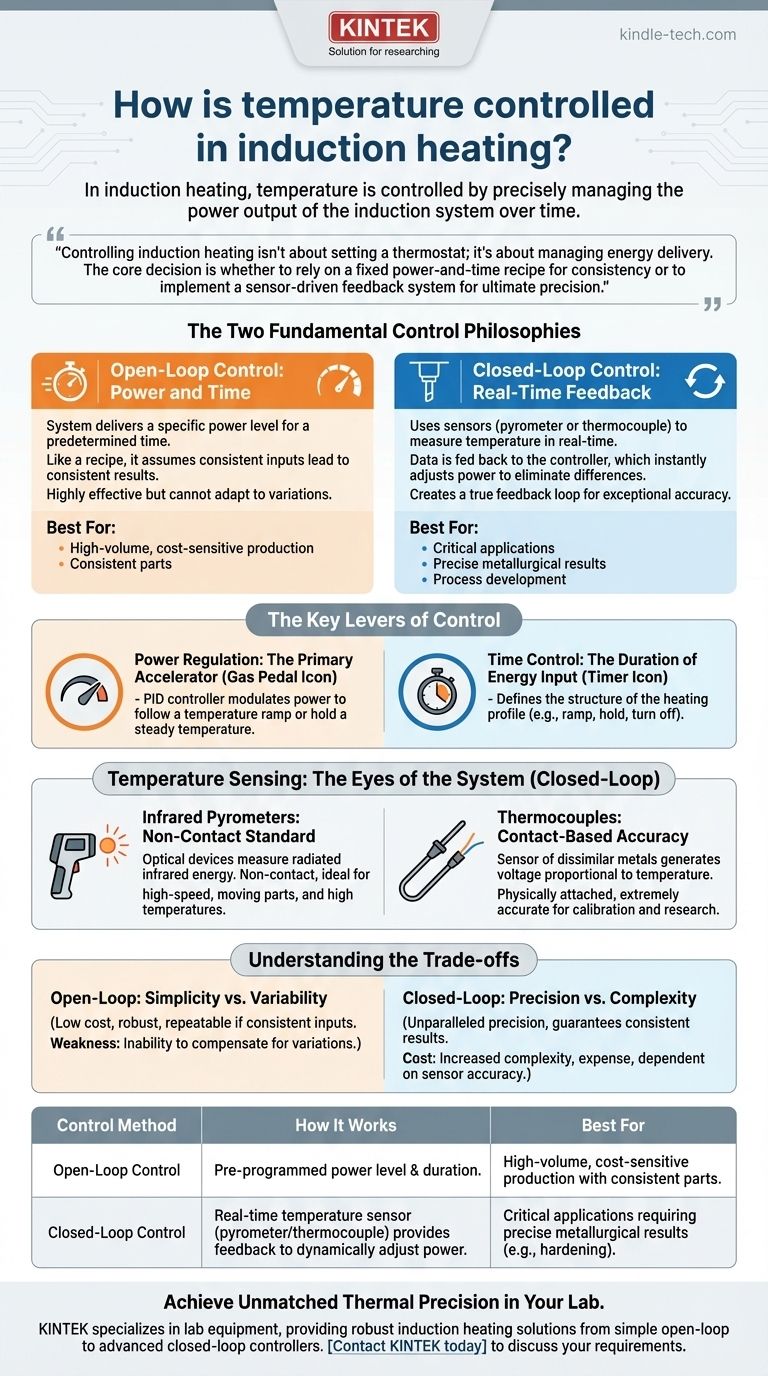

유도 가열에서 온도는 어떻게 제어됩니까? 정밀한 열 관리 마스터하기

유도 가열에서 온도는 유도 시스템의 전력 출력을 시간 경과에 따라 정밀하게 관리함으로써 제어됩니다. 이는 두 가지 주요 방법 중 하나를 사용하여 달성됩니다. 하나는 전력과 지속 시간을 미리 프로그래밍하는 간단한 방식(개방 루프 제어)이고, 다른 하나는 실시간 온도 센서를 사용하여 전력을 지속적으로 조정하여 특정 목표를 달성하는 보다 정교한 시스템(폐쇄 루프 제어)입니다.

유도 가열 제어는 온도 조절기를 설정하는 것이 아니라 에너지 전달을 관리하는 것입니다. 핵심 결정은 일관성을 위해 고정된 전력-시간 레시피에 의존할 것인지, 아니면 궁극적인 정밀도를 위해 센서 기반 피드백 시스템을 구현할 것인지입니다.

두 가지 근본적인 제어 철학

목표 온도에 도달하려면 공작물이 흡수하는 에너지 양을 조절해야 합니다. 이는 두 가지 다른 접근 방식을 통해 이루어집니다.

개방 루프 제어: 전력 및 시간

이것은 가장 간단한 제어 방법입니다. 시스템은 특정 전력 수준(예: 최대 전력의 80%)을 미리 정해진 시간(예: 7.5초) 동안 전달하도록 프로그래밍됩니다.

이 접근 방식은 레시피와 같습니다. 동일한 재료(부품 형상, 재료, 초기 온도)로 시작하여 동일한 공정(전력, 시간, 부품 위치)을 적용하면 매번 동일한 결과를 얻을 수 있다고 가정합니다.

많은 응용 분야에서 매우 효과적이지만, 공정의 변화에 적응할 수는 없습니다.

폐쇄 루프 제어: 실시간 피드백

이 방법은 고온계 또는 열전대와 같은 온도 센서를 사용하여 부품의 온도를 실시간으로 측정합니다.

이 온도 데이터는 전원 공급 장치의 컨트롤러로 다시 전달됩니다. 컨트롤러는 실제 온도를 원하는 온도 프로파일과 비교하고 차이를 제거하기 위해 전력 출력을 즉시 조정합니다.

이것은 진정한 피드백 루프를 생성하여 시스템이 변수를 동적으로 보정하고 탁월한 정확도로 정밀한 온도 목표를 달성할 수 있도록 합니다.

제어의 핵심 레버

철학에 관계없이 온도는 궁극적으로 몇 가지 주요 변수를 조작하여 관리됩니다.

전력 조절: 주 가속기

전원 공급 장치의 출력은 유도 시스템의 "가속 페달"입니다. 전력을 높이면 자기장의 강도가 증가하여 공작물에 더 많은 전류가 유도되고 열이 더 빠르게 발생합니다.

폐쇄 루프 시스템에서 PID(비례-적분-미분) 컨트롤러는 온도 상승을 정확하게 따르거나 일정한 "유지" 온도를 유지하기 위해 이 전력 수준을 지속적으로 조절합니다.

시간 제어: 에너지 입력 지속 시간

시간은 모든 가열 공정에서 중요한 변수입니다. 개방 루프 시스템에서는 전력과 함께 최종 온도를 결정하는 주요 요소입니다.

폐쇄 루프 시스템에서 시간은 가열 프로파일의 구조를 정의합니다. 예를 들어, 프로파일은 "4초 안에 800°C로 상승, 800°C에서 10초 동안 유지, 그 다음 끄기"일 수 있습니다.

주파수 및 코일 설계: 기본 매개변수

시스템의 작동 주파수와 유도 코일의 설계는 공정의 기본이지만, 일반적으로 실시간 온도 제어에는 사용되지 않습니다.

이러한 매개변수는 초기 공정 설계 단계에서 선택됩니다. 이들은 열이 어디서 그리고 얼마나 효율적으로 생성되는지를 결정합니다. 높은 주파수는 표면을 가열하는 반면(표피 효과), 낮은 주파수는 부품 내부로 더 깊이 침투합니다.

온도 감지: 시스템의 눈

폐쇄 루프 시스템에서 전체 공정의 정확성은 온도 측정의 품질에 달려 있습니다.

적외선 고온계: 비접촉 표준

고온계는 뜨거운 물체에서 방출되는 적외선 에너지를 측정하여 온도를 결정하는 광학 장치입니다. 이들은 유도 가열에 가장 일반적인 센서입니다.

주요 장점은 비접촉식이라는 점으로, 고속 자동화 라인, 움직이는 부품, 접촉 센서가 파괴될 수 있는 매우 높은 온도에 이상적입니다.

열전대: 접촉 기반 정확도

열전대는 두 가지 다른 금속으로 만들어진 센서로, 온도에 비례하는 작은 전압을 생성합니다. 이는 종종 작은 점용접으로 공작물에 물리적으로 부착되어야 합니다.

대부분의 생산 응용 분야에서는 비실용적이지만, 열전대는 매우 정확하며 초기 공정 개발, 과학 연구 및 고온계 보정에 매우 유용합니다.

장단점 이해하기

개방 루프와 폐쇄 루프 제어 사이의 선택은 비용, 복잡성 및 품질에 직접적인 영향을 미치는 중요한 공학적 결정입니다.

개방 루프: 단순성 대 가변성

개방 루프 시스템은 간단하고 견고하며 저렴합니다. 초기 부품 온도, 코일 내 위치, 재료 특성과 같은 모든 입력 조건이 완벽하게 일관되게 유지되는 한 매우 반복적입니다.

주요 약점은 공정 변화를 보정할 수 없다는 것입니다. 시작 시 약간 더 따뜻하거나 코일에서 더 멀리 위치한 부품은 다른 최종 온도에 도달할 것이며, 이는 중요한 응용 분야에서는 용납할 수 없을 수 있습니다.

폐쇄 루프: 정밀성 대 복잡성

폐쇄 루프 시스템은 탁월한 정밀도를 제공하며 입력 변수가 변경되더라도 일관된 결과를 보장합니다. 열 프로파일을 완벽하게 재현하여 반복 가능한 야금 특성을 보장할 수 있습니다.

이러한 정밀성은 복잡성과 비용 증가를 수반합니다. 시스템은 센서, 정교한 컨트롤러 및 신중한 설정을 필요로 합니다. 또한 센서의 정확도에 따라 달라집니다. 더러운 고온계 렌즈 또는 잘못된 방사율 설정은 오류를 유발할 수 있습니다.

올바른 제어 전략 선택

개방 루프와 폐쇄 루프 제어 사이의 선택은 전적으로 공정 요구 사항과 최종 목표에 따라 달라집니다.

비용에 민감하고 부품 일관성이 높은 대량 생산에 중점을 둔다면: 전력 및 시간을 기반으로 하는 개방 루프 시스템이 가장 견고하고 경제적인 솔루션인 경우가 많습니다.
중요 부품(예: 경화 또는 템퍼링)의 야금 정밀도에 중점을 둔다면: 고온계를 사용하는 폐쇄 루프 시스템은 반복 가능한 재료 특성을 달성하기 위해 필수적입니다.
공정 개발 또는 실험실 작업에 중점을 둔다면: 종종 열전대를 사용하는 폐쇄 루프 시스템은 정확한 데이터를 수집하고 신뢰할 수 있는 가열 공정을 확립하는 데 필수적입니다.

이러한 제어 원리를 이해함으로써 매 주기마다 정밀하고 반복 가능한 결과를 제공하는 유도 가열 공정을 설계할 수 있습니다.

요약표:

제어 방법	작동 방식	가장 적합한 용도
개방 루프 제어	미리 프로그래밍된 전력 수준 및 지속 시간.	일관된 부품을 사용하는 대량, 비용에 민감한 생산.
폐쇄 루프 제어	실시간 온도 센서(고온계/열전대)가 피드백을 제공하여 전력을 동적으로 조정.	정밀한 야금 결과가 필요한 중요한 응용 분야(예: 경화).
