그래핀을 대량 생산하기 위한 도전 과제와 방법은 무엇인가요?확장 가능한 솔루션 구현

그래핀의 대량 생산은 상당한 도전 과제이지만, 몇 가지 방법이 가능성을 보이고 있으며, 특히 화학 기상 증착(CVD)이 현재 대규모 생산에 가장 적합한 방법입니다.기계적 박리 및 액상 박리와 같은 다른 방법은 특정 응용 분야에는 유용하지만 확장성, 품질 또는 비용 효율성 측면에서 부족한 경우가 많습니다.CVD는 고품질의 대면적 그래핀을 생산할 수 있다는 점에서 두드러지지만, 이송 공정 및 오염 제어와 같은 과제가 남아 있습니다.또한 산업 생산에서는 균질성, 신뢰성, 안정성에 중점을 두어야 하며, 이는 광범위한 채택에 매우 중요합니다.진전이 있었지만 비용 효율적인 대규모 그래핀 생산을 달성하기 위해서는 더 많은 혁신이 필요합니다.


핵심 사항을 설명합니다:

그래핀을 대량 생산하기 위한 도전 과제와 방법은 무엇인가요?확장 가능한 솔루션 구현

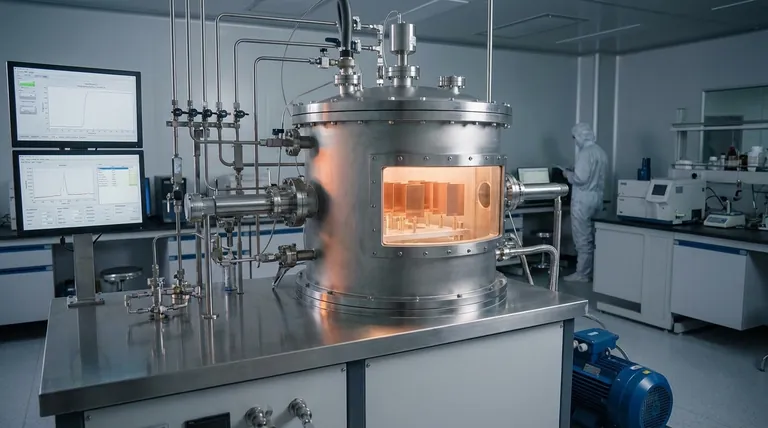

  1. 선도적인 방법으로서의 화학 기상 증착(CVD)

    • CVD는 고품질 그래핀을 대량 생산할 수 있는 가장 유망한 방법입니다.
    • 이 방법은 전이 금속 촉매(예: 구리 또는 니켈)를 고온의 기체 탄화수소에 노출시켜 그래핀 층을 증착하는 과정을 포함합니다.
    • CVD는 전기적, 기계적 특성이 우수한 대면적 그래핀을 생산할 수 있어 산업용 애플리케이션에 적합합니다.
    • 그러나 금속 기판에서 다른 표면으로의 그래핀 이동 및 오염 제어와 같은 과제는 확장성을 위해 해결해야 합니다.
  2. 다른 생산 방법과 그 한계

    • 기계적 각질 제거:
      • 주로 연구 환경에서 고품질 그래핀 플레이크를 생산하기 위해 사용됩니다.
      • 수율이 낮고 노동 집약적인 공정으로 인해 산업 생산에는 확장성이 떨어집니다.
    • 액상 각질 제거:
      • 대량 생산에 적합하지만 전기적 품질이 낮은 그래핀을 만드는 경우가 많습니다.
      • 높은 전기 전도도가 중요하지 않은 애플리케이션에 유용합니다.
    • 산화 그래핀(GO) 환원:
      • 비용 효율적인 방법이지만 결함과 불순물이 있는 그래핀을 생산하므로 고성능 응용 분야에서는 사용이 제한됩니다.
    • 실리콘 카바이드(SiC)의 승화:
      • 고품질 그래핀을 생산하지만 비용이 비싸고 대규모 생산에는 적합하지 않습니다.
  3. 산업 규모 생산의 과제

    • 균질성 및 신뢰성:
      • 산업용 애플리케이션은 대량 배치에서 일관된 품질이 필요하지만 현재의 방법으로는 달성하기 어렵습니다.
    • 전송 프로세스:
      • 그래핀을 성장 기판에서 최종 응용 분야로 옮기는 것은 여전히 중요한 병목 현상입니다.
    • 비용 및 결함:
      • 저렴한 비용으로 결함 없는 그래핀을 생산하는 것은 큰 장애물입니다.현재의 방법은 종종 다양한 치수, 플레이크 모양, 품질을 가진 그래핀을 만들어냅니다.
  4. 대량 생산을 위한 향후 방향

    • CVD 기술 향상:
      • 비용을 절감하고 전사 방법을 개선하기 위해 CVD 공정을 최적화하는 데 중점을 두고 연구하고 있습니다.
    • 대체 기판:
      • 전송 프로세스를 간소화하거나 아예 필요성을 없앨 수 있는 새로운 기판 탐색.
    • 하이브리드 방법:
      • 다양한 생산 방법(예: CVD 및 액상 박리)의 강점을 결합하여 확장 가능한 고품질 그래핀을 달성합니다.
    • 자동화 및 표준화:
      • 일관된 품질을 보장하고 생산 비용을 절감하기 위해 자동화 시스템과 표준화된 프로토콜을 개발합니다.
  5. 대량 생산을 주도하는 애플리케이션

    • 전자, 에너지 저장, 복합재, 센서 분야에서 그래핀에 대한 수요는 확장 가능한 생산 방법 개발의 핵심 원동력입니다.
    • 고품질의 대면적 그래핀은 특히 플렉서블 전자기기나 투명 전도성 필름과 같은 애플리케이션에 중요합니다.

결론적으로 그래핀의 대량 생산은 아직 진행 중이지만, CVD는 여전히 가장 유망한 방법입니다.산업 규모의 생산을 달성하기 위해서는 이송 공정, 오염 제어, 비용 절감과 같은 과제를 해결하는 것이 중요합니다.다양한 산업 분야에서 그래핀의 잠재력을 최대한 활용하기 위해서는 지속적인 연구와 혁신이 필수적입니다.

요약 표:

방법 장점 제한 사항
CVD 고품질, 대면적 그래핀, 산업용 애플리케이션에 적합 이송 공정, 오염 제어, 비용
기계적 박리 고품질 그래핀 플레이크 낮은 수율, 노동 집약적, 확장성 없음
액상 각질 제거 대량 생산에 적합 전기 품질 저하, 중요하지 않은 애플리케이션으로 제한됨
GO 감소 비용 효율적 결함 및 불순물, 고성능 사용 제한
SiC의 승화 고품질 그래핀 비싸고 대규모 생산에 적합하지 않음
