본질적으로 회전 가마는 단일 용광로가 아니라 일련의 뚜렷한 열처리 구역으로 구성됩니다. 각 구역은 특정 기능을 수행하며, 재료는 투입구에서 배출구로 이동하면서 물리적, 화학적으로 변형됩니다. 주요 구역은 일반적으로 건조 및 예열, 소성, 소결 또는 연소, 그리고 마지막으로 냉각을 위한 것입니다.
회전 가마를 구역으로 나누는 근본적인 목적은 정밀하고 반복 가능한 열 프로파일을 만드는 것입니다. 다양한 온도와 분위기를 통한 이 제어된 여정은 가마가 원료를 특정하고 원하는 특성을 가진 제품으로 변환할 수 있게 합니다.
구역 구분(Zonal Division)의 목적
회전 가마는 재료를 연속적으로 처리합니다. 가마의 길이를 구역으로 나누면 작업자가 적절한 시기에 적절한 양의 열을 가할 수 있습니다.
이러한 순차적 처리는 배치 처리보다 훨씬 효율적이고 제어가 용이합니다. 이는 모든 재료 입자가 동일한 열 이력을 거치도록 보장하여 매우 일관된 최종 제품을 얻게 합니다.
가마를 통한 여정: 주요 구역
재료가 경사진 회전 가마를 따라 이동하면서 여러 뚜렷한 환경을 통과합니다. 구역의 정확한 수와 명칭은 산업(예: 시멘트 대 석회)에 따라 다를 수 있지만, 기능적 단계는 보편적입니다.
건조 및 예열 구역
이곳은 원료가 처음 들어가는 부분입니다. 주된 목적은 자유 수분을 제거하고 재료의 온도를 화학 반응 지점까지 올리기 시작하는 것입니다. 에너지 보존을 위해 여기서 효율적인 열 교환이 매우 중요합니다.
소성 구역
이 중간 고온 구역에서 첫 번째 주요 화학 반응이 일어납니다. 시멘트 및 석회 제조와 같은 공정의 경우, 이곳에서 탄산염(예: 탄산칼슘, CaCO₃)이 분해되어 이산화탄소(CO₂)를 방출하고 산화물(예: 산화칼슘, CaO)이 남게 됩니다.
소결 (또는 연소) 구역
이곳은 가마에서 가장 뜨거운 부분이며, 최종 재료 특성이 형성되는 곳입니다. 시멘트 생산에서는 이곳에서 최고 온도에서 광물이 융합되어 클링커 덩어리가 형성됩니다. 이 구역의 온도는 극도로 정밀하게 제어되어야 합니다.
냉각 구역
때로는 별도의 장비일 수 있지만, 냉각 단계는 공정의 필수적인 부분입니다. 뜨거운 재료가 소결 구역을 벗어나면 신속하게 냉각되어야 합니다. 이는 원하는 광물 구조를 고정하고 재료를 안전하게 취급할 수 있도록 합니다.
구역을 생성하는 물리적 시스템
이러한 추상적인 열 구역은 가마의 물리적 구성 요소들이 협력하여 생성되고 유지됩니다.
내화 라이닝의 역할
가마의 강철 쉘은 내화 벽돌 라이닝으로 보호됩니다. 이 라이닝은 균일하지 않으며, 해당 구역의 특정 열적 및 화학적 응력을 견디기 위해 구역마다 다른 유형의 벽돌이 사용됩니다. 고알루미나 또는 마그네시아 벽돌은 뜨거운 연소 구역에 사용될 수 있으며, 더 조밀하고 내마모성이 뛰어난 벽돌은 투입구 끝에 사용됩니다.
열원 및 제어
강력한 버너(일반적으로 배출구 끝에 위치)가 주요 열원을 제공합니다. 제어 시스템은 계측기와 사이리스터 액추에이터를 사용하여 연료와 공기 흐름을 정밀하게 조절합니다. 이는 가마 길이를 따라 구역을 정의하는 온도 구배를 생성합니다.
재료 운송 및 밀봉
가마의 약간의 경사와 느린 회전은 재료를 제어된 속도(체류 시간이라고 함)로 각 구역을 통과하게 합니다. 투입구와 배출구 끝의 효과적인 씰은 찬 공기가 들어오거나 뜨거운 가스가 빠져나가는 것을 방지하는 데 중요하며, 이는 열 효율과 분위기 제어를 유지하는 데 필수적입니다.
운영상의 과제 이해
뚜렷하고 안정적인 구역을 유지하는 것이 회전 가마의 주요 운영 과제입니다. 이를 수행하지 못하면 제품 품질과 운영 비용에 직접적인 영향을 미칩니다.
내화재 열화
극심한 열, 제품으로 인한 화학적 공격, 물리적 마모의 조합으로 인해 내화 라이닝이 지속적으로 마모됩니다. 한 구역의 고장은 비용이 많이 드는 수리를 위해 전체 가동 중단을 초래할 수 있습니다.
열 안정성 유지
연료 품질, 투입 속도 또는 공기 흐름의 변동은 온도 프로파일을 방해할 수 있습니다. 이는 한 구역에서 불완전한 반응을 일으켜 후속 단계에 영향을 미치고 규격 미달 제품을 초래할 수 있습니다.
씰 무결성
씰은 마모가 심한 부품입니다. 씰이 열화되면 가마 내부로 잘못된 공기가 누출되어 연료 소비가 크게 증가하고 연소 구역에서 목표 온도를 유지하기 어려워질 수 있습니다.
기계적 응력 및 정렬
가마의 막대한 무게가 열팽창 및 회전과 결합되어 쉘, 지지 롤러 및 구동 기어에 엄청난 응력을 가합니다. 약간의 정렬 불량만으로도 재료 흐름이 방해받고 지지 시스템에 치명적인 마모가 발생할 수 있습니다.
귀하의 공정을 위한 가마 최적화
이러한 구역의 기능과 상호 작용을 이해하는 것이 특정 공정을 마스터하는 열쇠입니다.
- 제품 품질이 주요 관심사인 경우: 각 구역에서 안정적인 온도 프로파일과 체류 시간을 보장하기 위해 제어 시스템의 정밀도와 원료 투입의 일관성에 집중하십시오.
- 에너지 효율이 주요 관심사인 경우: 씰의 무결성, 내화재의 단열 품질, 예열 및 냉각 구역에서의 열 회수 극대화가 최우선 순위가 되어야 합니다.
- 운영 수명이 주요 관심사인 경우: 내화 라이닝, 씰 및 지지 시스템의 기계적 정렬과 같은 주요 마모 지점에 대한 엄격한 검사 프로그램을 구현하십시오.
회전 가마를 마스터하는 것은 단일 용광로가 아닌, 이러한 중요한 구역으로 정의되는 동적인 순차 공정으로 보는 것에서 시작됩니다.
요약표:
| 구역 | 주요 기능 | 핵심 공정 |
|---|---|---|
| 건조 및 예열 | 수분 제거, 재료 예열 | 열 교환, 에너지 보존 |
| 소성 | 탄산염 분해 (예: CaCO₃) | 화학적 분해, CO₂ 방출 |
| 소결/연소 | 최고 온도에서 광물 융합 | 클링커 형성, 특성 최종 결정 |
| 냉각 | 취급을 위해 재료 신속 냉각 | 구조 안정화, 안전 보장 |
KINTEK과 함께 열처리를 최적화하십시오! 시멘트, 석회 또는 광물 가공 분야에 관계없이 당사의 실험실 장비와 소모품은 최고의 효율성과 제품 일관성을 위해 각 가마 구역을 분석하고 개선하는 데 도움이 됩니다. 당사의 전문가와 즉시 상담하여 귀하의 실험실 및 생산 요구 사항을 지원하는 방법을 논의하십시오.

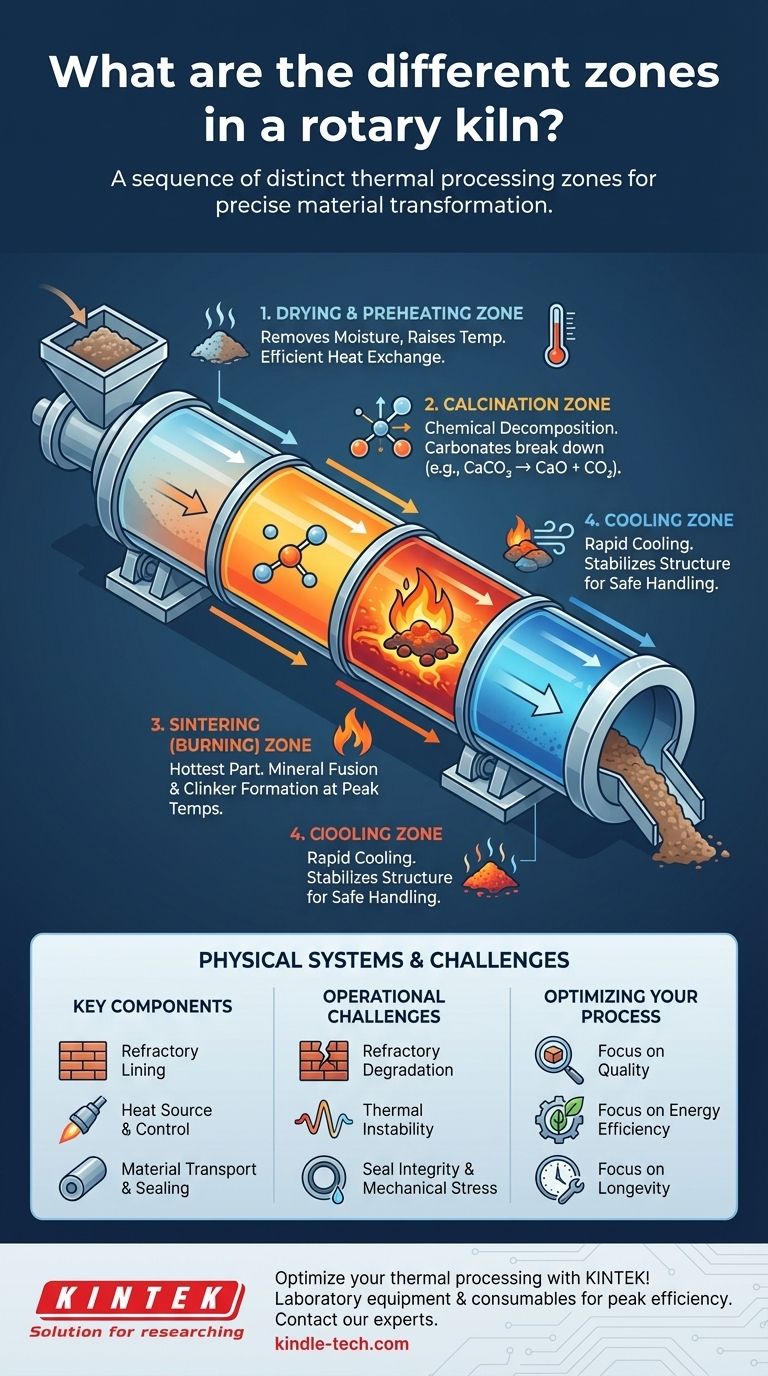

시각적 가이드
